Средства измерений

Средства измерений - это технические средства, которые имеют нормированные метрологические характеристики. При этом значение физической величины, отсчитываемое по
отсчетному устройству средства измерения, строго соответствует определенному количеству физических единиц, принятых в качестве единиц измерения.

К средствам измерения относятся:
- мера,
- измерительные приборы,
- измерительные преобразователи,
- измерительные системы,
- установки, комплексы.

Мера - это средство измерений, предназначенное для воспроизведения физической величины заданного размера. Меры бывают однозначные и многозначные. К однозначным мерам относятся катушки сопротивления, катушки индуктивности, нормальные элементы и др.; к
многозначным - магазины сопротивлений, конденсаторы переменной емкости, калибраторы напряжения и тока и др.

Измерительный прибор - средство измерений, предназначенное для выдачи количественной информации об измеряемой величине в доступной для восприятия форме.
По способу отсчета значений измеряемой величины измерительные приборы делятся на аналоговые и цифровые. В аналоговых измерительных приборах значение измеряемой величины определяется непосредственно по шкале со стрелкой или другими указателями. В цифровых измерительных приборах значение измеряемой величины определяется по цифровому индикатору прибора.
Измерительные приборы разделяют на показывающие и регистрирующие. Показывающие измерительные приборы предназначены для отсчитывания результата измерений в аналоговой или цифровой форме, регистрирующие - для регистрации результата измерения.

Измерительный преобразователь - средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и хранения, но неподдающейся непосредственному восприятию.
К измерительным преобразователям относится делители напряжения, усилители, измерительные трансформаторы и др

3. Виды средств измерений

По метрологическому назначению средства измерений делятся на:
- эталоны,
- образцовые,
- рабочие.

Рабочие средства измерений применяются для измерений, не связанных с передачей размера единиц.
В свою очередь рабочие средства измерений можно разделить на:
- технические
- контрольные
- лабораторные

Технические средства измерений предназначены для работы в производственных условиях. Поэтому они должны быть недорогими и надежными в эксплуатации. В показания таких приборов не вводят поправки на погрешность измерения.

Контрольные средства измерений - служат для контроля исправности промышленных средств измерений на месте их установки.

Лабораторные средства измерений - применяют для точных измерений в лабораторных условиях. Для повышения точности измерений в их показания вводят поправки, учитывающие внешние условия, в которых проводились измерения. Кроме того лабораторные средства измерений служат для поверки контрольных средств измерений.

Образцовые средства измерений предназначены для передачи размера единиц от эталонов к рабочим средствам измерения, то есть служат для их поверки.

Эталон - средство измерений, обеспечивающее воспроизведение и хранение единицы физической величины для передачи ее размера средствам измерения, нижестоящим по поверочной схеме.

Аналоговый измерительный прибор — измерительный прибор, показания которого или выходной сигнал являются непрерывной функцией изменений измеряемой величины

Аналоговые измерительные приборы, как правило, обеспечивают выполнение прямых измерений, отсчет результата измерений производится по шкале. Режим измерений, выполняемых аналоговыми средствами измерений - статический. Большинство аналоговых измерительных приборов - стрелочные с неподвижной шкалой и подвижной стрелкой, перемещение которой (поворот или линейное перемещение) относительно шкалы функционально взаимнооднозначно связано со значением измеряемой величины.

Другие разновидности аналоговых измерительных приборов:

- с неподвижной стрелкой или иным указателем и подвижной шкалой,

- с линейным индикатором в виде совмещенной со шкалой полосы, длина которой функционально взаимно однозначно связана со значением измеряемой величины (например, ртутный термометр).

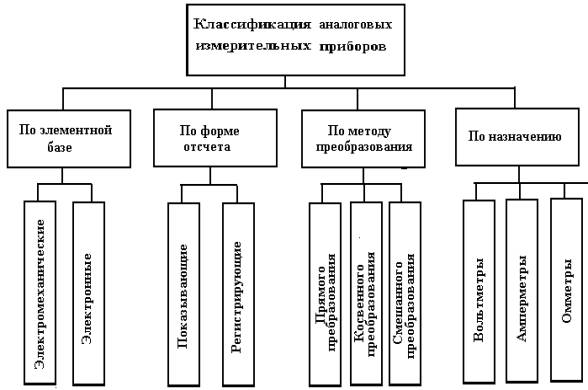

Одна из возможных классификационных схем аналоговых измерительных приборов показана на рис.1.2.

Электромеханические приборы – это такие приборы, в устройствах преобразования которых нет электронных, транзисторных или ионных узлов.

Электронные приборы – такие приборы, в устройстве преобразования которых есть электронные, транзисторные или ионные узлы.

Показывающие приборы это такие приборы, которые допускают только считывание показаний.

Регистрирующие приборы – такие, в которых предусмотрена регистрация показаний.

В аналоговых приборах прямого преобразования (действия) (рис. 1.3) входной сигнал Х преобразуется одним или несколькими преобразователями П1, П2, П3, … в дном направлении т входа к выходу.

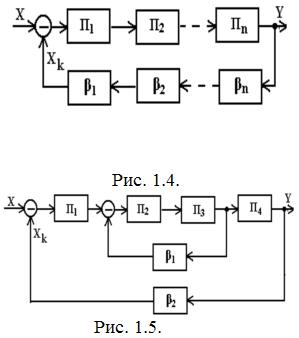

В аналоговых приборах уравновешивающего преобразования (рис. 1.4) входная величина Х компенсируется величиной ХК, представляющей собой выходную величину Y, преобразованную цепью обратного преобразования (обратные преобразователи β₁, β₂, β₃, …, β_n).

Схемы аналоговых приборов уравновешивающего преобразования могут включать в себя узлы, охваченные местной обратной связью β₁ (рис. 1.5), однако определяющим является наличие общей с выхода на вход отрицательной обратной связи β₂.

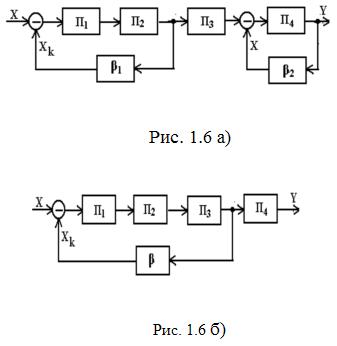

К приборам смешанного преобразования (рис. 1.6 а, б) относятся приборы, в структуру которых введена отрицательная обратная связь, охватывающая не все звенья прямого преобразования.

По назначению различают приборы для измерения тока, напряжения, частоты, приборы для измерения параметров электрических цепей, для анализа характеристик сигналов и др.

Приборы предназначенные для измерения нескольких величин называют комбинированными.

Приборы, работающие как на постоянном, так и на переменном токе называют универсальными.

цифрово́й измери́тельный прибо́р

измерительный прибор, в котором результаты измерения непрерывной величины (напряжения, силы тока, электрического сопротивления, давления, температуры и др.) автоматически преобразуются в дискретные сигналы, отображаемые в виде чисел на цифровом индикаторе. В состав цифровых измерительных приборов обязательно входит аналого-цифровой преобразователь, преобразующий аналоговый сигнал, полученный чувствительным элементом (датчиком), в цифровой код. Для цифровых измерительных приборов характерна значительно более высокая точность измерения по сравнению с аналоговыми измерительными приборами, удобство и объективность отсчёта. Точность отсчёта при этом зависит от числа разрядов на цифровом индикаторе. Выпускаются многочисленные цифровые измерительные приборы: часы, термометры, весы, тонометры (измерители артериального кровяного давления) и др.

ЦИП состоит из двух обязательных узлов; аналого-цифрового преобразователя (АЦП) и цифрового отсчетного устройства (ОУ). АЦП выдает код в соответствии со значением измеряемой величины. ОУ отражает это значение в цифровой форме. АЦП применяются также в измерительных, информационных управляющих и других системах и выпус­каются промышленностью в качестве самостоятельных средств измерения.

Метрологические и другие технические характеристики ЦИП определяются методом преобразования в код. В ЦИП, предназначенных для измерения электрических величин, применяются метод последовательного счета и метод поразрядного уравновешивания. Соответственно, различают ЦИП последовательного счета и ЦИП поразрядного уравновеши­вания (кодоимпульсные). В зависимости от того, какое зна­чение величины измеряется, ЦИП делятся на приборы для измерения мгновенного значения и приборы для измерения среднего значения за определенный промежуток времени (интегрирующие).

По роду измеряемой величины ЦИП подразделяются на вольтметры, омметры, частотомеры, фазометры, мультиметры (комбинированные), в которых предусматривается возможность измерения нескольких электрических величин и ряда параметров электрических цепей.

По области применения выделяются ЦИП лабораторные, системные и щитовые.

ЦИП устроены сложно, их функциональные части выполняются на основе элементов электронной техники, в основном это интегральные микросхемы. В современных ЦИП функциональные узлы, преобразующие аналоговые сигналы, обычно выполняются на основе микроэлектронных операционных усилителей.

Рассмотрим упрощенно наиболее часто применяемые узлы.

Триггеры состоят из устройства с двумя состояниями устойчивого равновесия, способными скачкообразно переходить из одного состояния в другое с помощью внешнего сиг­нала. После такого перехода новое устойчивое состояние сохраняется до тех пор, пока другой внешний сигнал не из­менит его.

Пересчетные устройства (ПУ) применяются для выполнения различных задач, например, для деления частоты импульсов, для преобразования число-импульсного кода в двоичный и т.д.

Если ПУ снабдить ОУ для отображения номера состояния схемы, то можно вести счет поступающих на вход ПУ импульсов, т.е. в этом случае можно получить счетчик импульсов.

Знаковые индикаторы применяются для получения показаний в цифровой форме в виде специальных газоразряд­ных ламп или сегментных знаковых индикаторов (в качестве светящихся элементов используют жидкие кристаллы, светодиоды, полоски электролюминафора и т.п.),

Ключи - это устройства, выполняющие функции выключателей и переключателей. В основном применяются электронные ключи на диодах, транзисторах, и др. элементах электронных схем.

Логические элементы реализуют логические функции. Входными и выходными величинами этих элементов являются переменные, принимающие только два значения -1 и 0. Рассмотрим основные логические элементы, дающие возможность путем их соединения реализовать любую логическую функцию.

Логический элемент ИЛИ - функция сложения, имеет несколько входов и один выход, который принимает значение 1, если хотя бы одна входная величина равна 1 и принимает значение 0, если все входы равны 0;

Логический элемент НЕ - функция отрицания (если вход имеет значение равное 0, то на выходе получим 1 и наоборот) служит для инвертирования;

Логическая функция И - функция умножения, имеет несколько входов и один выход, который принимает значение 1, если все входы равны 1 и принимает значение 0, если хотя бы один вход равен 0. Элемент И носит название схемы совпадения и может применяться как логический ключ, один из входных сигналов которого служит управляющим.

Логические элементы выполняют как на дискретных устройствах (диодах, транзисторах, резисторах), так и в виде интегральных микросхем.

Дешифраторы - это устройства, для преобразования кодов одного вида в другие.

3 Калибровка и поверка средств измерений

Калибровка средств измерений - совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и (или) пригодности к применению средства измерений. Определение аналогично поверке, от которой калибровку отличает то, что она распространяется на средства измерений, которые не подлежат государственному метрологическому контролю и надзору, т.е. поверке. Калибровка объединяет функции, выполнявшиеся ранее при метрологической аттестации и ведомственной поверке средств измерений.

Калибровке могут подвергаться средства измерения, не входящие в сферу распространения государственного контроля и надзора (либо применяемые вне сферы ГМКиН), но при этом необходимо проконтролировать их метрологические характерстики, например при выпуске СИ из производства или ремонта, при ввозе по импорту, при эксплуатации, прокате и продаже.

Калибровку средств измерения выполняют калибровочные лаборатории или в соответствии с принятой в России терминологией «метрологические службы юридических лиц» с использованием эталонов, соподчиненных с государственными эталонами единиц величин. Средства калибровки (эталоны) подлежат обязательной поверке и при проведении калибровочных работ должны иметь действующие свидетельства о поверке.

Результаты калибровки позволяют определять:

действительные значения измеряемой величины;
поправки к показаниям средств измерений;

погрешность средств измерений.

Основное принципиальное отличие калибровки от поверки, заключается в том, что калибровка не относится к процедуре подтверждения соответствия. Подтверждением соответствия является только поверка, при калибровке же, определяются действительные значения метрологических характеристик и она скорее является исследовательской работой.
Как правило, ввиду отсутствия специальных методик, калибровка проводится по методикам поверки на калибруемые либо аналогичные им средства измерений. Однако калибровка может отличаться от поверки как в сторону упрощения, так и в сторону усложнения процедуры. При калибровке вполне правомерна постановка задачи определения характеристик погрешности средства измерений только в одной точке диапазона измерений и в условиях, отличающихся от нормальных.

Результаты калибровки средств измерений удостоверяются калибровочным знаком, наносимым на средства измерений или сертификатом о калибровке, а также записью в эксплуатационных документах.

В отличие от поверки, калибровка СИ является добровольной процедурой и может выполняться любой метрологической службой. Аккредитация на право калибровки так же является добровольной (не обязательной) процедурой и нужна в большей степени для признания результатов калибровки сторонними учреждениями и для поднятия имиджа предприятия.

3 3Поверка средств измерения

совокупность операций, выполняемых органами метрологической службы (другими уполномоченными на то органами, организациями) в целях определения и подтверждения соответствия средства измерений установленным техническим требованиям.

Эксплуатация средств измерения, не прошедших своевременную поверку, может приводить к получению ложной информации о ходе технологического процесса. В этом случае отличие полученных измерений от действительных значений не предсказуемо. Возможные результаты такой ситуации: нарушение работы систем безопасности, выход бракованной продукции, аварии технологического оборудования. Устранение последствий связано со значительными временными и экономическими потерями.

Проверка средств измерений возложена на аккредитованные в этой области лица. На лица, использующие средства измерения, возложена обязанность своевременного предоставления средств на поверку.

4 ГОС надзор и ГОС Контроль

Государственный метрологический контроль включает:

государственные испытания средств измерений и утверждение их типов;

поверку и метрологическую аттестацию средств измерений;

аккредитацию на право проведения государственных испытаний, поверки, метрологической аттестации и калибровки средств измерений, проведение измерений и аттестации методик выполнения измерений;

лицензирование деятельности юридических и физических лиц по изготовлению, ремонту, продаже или прокату средств измерений.

Государственный метрологический надзор включает:

надзор за выпуском, состоянием и применением средств измерений, применением методик выполнения измерений, эталонами единиц величин, соблюдением метрологических правил и норм;

надзор за количеством товаров, отчуждаемых при совершении торговых операций;

надзор за количеством фасованных товаров в упаковках любого вида при их расфасовке, продаже и импорте.

Законом РК «Об обеспечении единства измерений» предусмотрена юридическая, физическая и административная ответственность нарушителей метрологических правил и норм.
Меры пресечения или предупреждения – это разновидность административных взысканий, их применяют государственные инспекторы Госстандарта РК.
Административные взыскания в виде штрафа применяются за нарушения законодательства о стандартизации, сертификации и единстве измерений, предусмотренные ст. 103-1 Кодекса РК «Об административных правонарушениях». Они могут выражаться в следующем:

проведение сертификационных испытаний без аккредитации;

выпуск в обращение средств измерений и стандартных образцов, не прошедших государственные испытания, метрологическую аттестацию, а также неповеренных;

изготовление, поверка, ремонт, продажа и прокат средств измерений, а также производство, метрологическая аттестация стандартных образцов без лицензии;

применение методик выполнения измерений, подлежащих государственному метрологическому надзору и не прошедших метрологическую аттестацию;

нарушение правил эксплуатации средств измерений;

неисполнение предписаний органов, осуществляющих государственный надзор за соблюдением требований стандартов и ТУ, правил сертификации и метрологических правил.

К административной ответственности могут быть привлечены следующие лица:

руководители хозяйствующих субъектов, независимо от форм собственности;

руководители производственных и структурных единиц, обладающие правом самостоятельно выпускать продукцию;

главные инженеры, главные конструкторы, главные технологи, главные метрологи, товароведы, начальники отделов, заместители;

другие должностные лица, виновные в совершении правонарушений, предусмотренных кодексом.

Штраф должен быть уплачен нарушителем не позднее 15-ти дней со дня вручения постановления.

5 Назовите основные устройства для поверок и исследования геодезических приборов.

Любой геодезический прибор, применяемый при производстве работ, в обязательном порядке обязан пройти метрологическую поверку. К примеру, при производстве строительных работ поверка тахеометра является обязательной, и свидетельствует о том, что данный инструмент внесен в государственный реестр и полностью соответствует характеристикам, заявленным производителем в техническом паспорте.
