JK-Триггер

T-Триггер

Триггер типа Т представляет собой устройство с двумя устойчивыми выходными состояниями, сменой которых управляют только по одному входу Т (рис. 6.1). Подача импульса на этот вход всегда приводит к смене состояния триггера. На выходе Q возникает уровень напряжения, бывший на /Q, и наоборот.

На рис. 4, в показана схема T-триггера на ЛЭ И-НЕ. Отличие T-триггера от D-триггера в том, что вход А элемента DD3 постоянно связан с выходом /Q. Работу T-триггера легко понять. Когда Q = 1, состояние другого выхода /Q = 0. Так как вход А соединен с выходом /Q, то на входе А напряжение низкого уровня. После поступления тактового импульса на вход Т на выходе Q установится напряжение низкого уровня (Q = 0, и /Q = 1). При поступлении следующего тактового импульса на входе А уже будет напряжение высокого уровня и произойдет новая смена состояния (рис. 4 a).

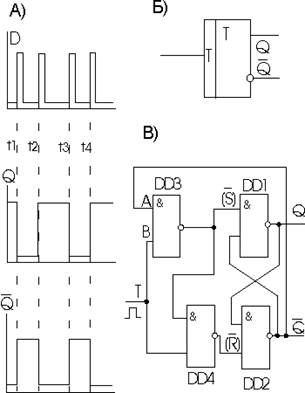

Рис. 4. T-триггер: А - временная диаграмма работы, Б - условное графическое обозначение, В - схема с четырьмя ЛЭ И-НЕ

Состояние T-триггера меняется с поступлением на вход очередного импульса. Таблица состояний T-триггера имеет следующий вид:

Tn	Qn+1	/Qn+1
	Qn	/Qn
	/Qn	Qn

Триггер типа JK представляет собой устройство с двумя устойчивыми выходными состояниями, обладающее двумя информационными входами J и K (рис. 5). По принципу действия он сходен с RS-триггером, с той разницей, что в состояниях JK-триггера нет неопределенности при одновременном поступлении сигналов высокого уровня на оба входа. На рис. 5 В показана схема JK-триггера на ЛЭ И-НЕ. Она отличается от схемы RS-триггера только тем, что элементы DD3 и DD4 включены не как инверторы, а по входам A3 и A4 управляются сигналами с выходов триггера /Q и Q, соответственно.

Работу схемы поясняет рис. 5 А. Если JK-триггер находится в нулевом состоянии (Q = 0, a /Q = 1 -до момента t1) и на вход J поступит сигнал показанного на рисунке вида, на выходе DD3 за счет связи выхода /Q с входом A3, возникнет сигнал низкого уровня. Он будет действовать подобно сигналу /S на входе /R/S-триггера, образованного элементами DD1 и DD2, т. е. вызовет смену состояния триггера. Если JK-триггер пребывал в единичном состоянии (Q = 1 и /Q = 0 - до момента t2) и сигнал поступит на вход K, то, рассуждая аналогично, можно убедиться, что на выходе DD4 возникает сигнал (показан на рисунке штрихами), который действует подобно сигналу /R, т. е. состояние триггера снова изменится (в этом случае на выходе DD3 напряжение высокого уровня). Когда на обоих входах J и К одновременно напряжение низкого уровня, состояние триггера сохраняется.

Рис. 5. JK-триггер: А - временная диаграмма работы, Б - условное графическое обозначение, В - схема с четырмя ЛЭ И-НЕ

Когда на входы J и К одновременно поступает напряжение высокого уровня, дальнейшее поведение триггера зависит от его исходного состояния.

1. Исходное состояние JK-триггера - единичное (Q = 1 и /Q = 0 - после момента t3). За счет связи /Q с A3 на входе A3 = 0 и на выходе DD3 сохраняется напряжение высокого уровня, на которое сигнал J= 1 на входе Вз не влияет. В то же самое время на выходе элемента И-НЕ (DD4) вследствие связи входа В4 с выходом Q (Q = 1) появится сигнал /R, от которого /R/S-триггер, состоящий из DD1 и DD2, сменит состояние (Q = 0, a /Q = l - после момента t4).

2. Исходное состояние триггера - нулевое (Q = 0 и /Q = 1 - после момента t4). Рассуждая аналогично, нетрудно убедиться, что на выходе DD4 сохранится напряжение высокого уровня, а на выходе DD3 появится сигнал /S, который сменит состояние /R/S-триггера (Q = 1, /Q = 0 - после момента t5).

Таким образом, в обоих случаях JK-триггер меняет свое состояние. В этом и состоит различие между JK- и RS-триггерами.

Работа JK-триггера определяется следующей таблицей состояний:

J	K	Qn+1	/Qn+1
		Qn	/Qn
		/Qn	Qn
