Часть 2. Соберите схему, изображенную на рис

Задание 1.

Соберите схему, изображенную на рис. 2, подайте на вход G уровень логической 1. Для этого ключ G переведите в верхнее положение. Определите и запишите в таблицу истинности уровни сигналов на выходах Y0…Y7 при всех возможных комбинациях сигналов на входах С, В, А. В таблице истинности столбцы входных сигналов расположить в указанном порядке: С – старший разряд (слева), В, А – младший разряд (справа). Повторите эксперимент при подаче на вход G логического нуля. Составьте 3 таблицы истинности дешифратора 3х8, работающего в режиме 2х8. Для этого переведите ключ G (рис. 2) в верхнее положение. Для первой таблицы сделайте перебор всех значений А и В при С = 0 (переключатель С в нижнем положении), для второй – перебор В и С при А = 0, для третьей – А и С при В = 0.

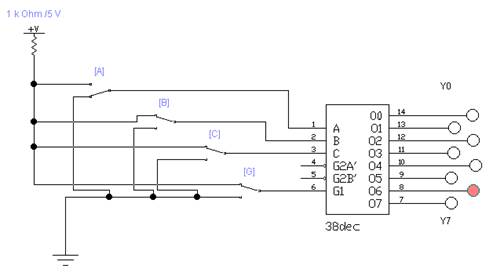

Рис. 2. Схема для исследования дешифратора 3х8

Задание 2.

Исследование работы дешифратора в качестве демультиплексора выполните с использованием схемы, приведенной на рис. 3. В пошаговом режиме работы генератора слов передайте на входы А, В, С демультиплексора слова, эквивалентные числам от 0 до 7. Наблюдая при помощи логических пробников уровни сигналов на выходах, составьте таблицу функционирования. Убедитесь, что изменяющийся сигнал на входе G (5 Гц / 50 %) поочередно появляется на выходах дешифратора.

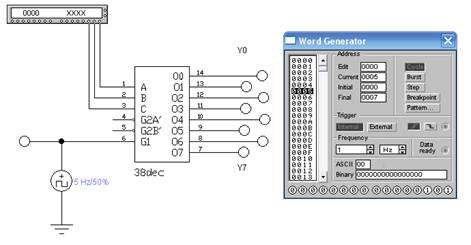

Рис. 3. Схема работы дешифратора в качестве демультиплексора

Задание 3.

Исследование работы дешифратора с логической схемой на выходе выполните согласно рис. 3. Установите генератор слов в пошаговый режим. Последовательно подавая слова от генератора и наблюдая уровень логического сигнала на выходе схемы с помощью логического пробника, составьте таблицу истинности функции F, реализуемой схемой на выходе. Укажите функцию F в развернутом и упрощенном виде и ее таблицу истинности (можно использовать Logic Converter).

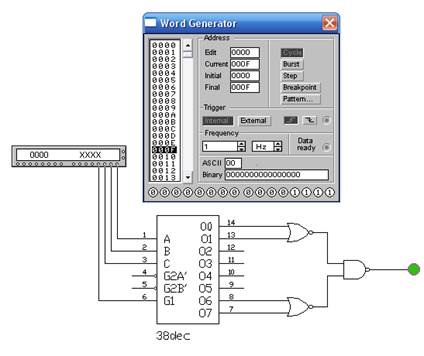

Рис. 3. Схема работы дешифратора c логической схемой на выходе

Сделайте выводы.
