Фильтры

Коэффициент пульсации выпрямленных напряжений имеют следующие значения:

Однополупериодный однофазный выпрямитель 1,57

Двухполупериодный однофазный выпрямитель 0,67

Трехфазный выпрямитель с нейтральным выводом 0,25

Трехфазный мостовой выпрямитель 0,057

С такими коэффициентами пульсации выпрямленное напряжение использовать нельзя так как ухудшается работа электронных устройств.

Для решения данной проблемы используются сглаживающиеся фильтры.

Сглаживающиеся фильтры - устройства, предназначенные для уменьшения пульсации выпрямленного напряжения.

Основными элементами сглаживающих фильтров является конденсаторы, индуктивные катушки и резисторы, сопротивления которых различны для постоянного и переменного токов. Для постоянного тока сопротивление конденсатора равно бесконечности, а сопротивление индуктивной катушки очень мало. Сопротивление резистора постоянному току (статистическое сопротивление) на два-три порядка меньше сопротивления переменному току (динамическое сопротивление). Основным параметром, характеризующим эффективность действия сглаживающего фильтра, является коэффициент сглаживания, равный отношению коэффициентов пульсаций на входе и выходе фильтра:

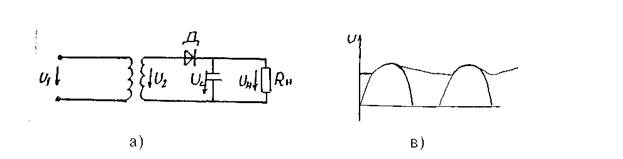

Схема включения однозвенневого емкостного фильтра с однополупериодным выпрямителем (а) и диаграмма напряжения однополупериодного выпрямителя емкостным фильтром (в).

Вывод:

Изучили принципы действия и назначение работы диода в схеме.
