Разрезы

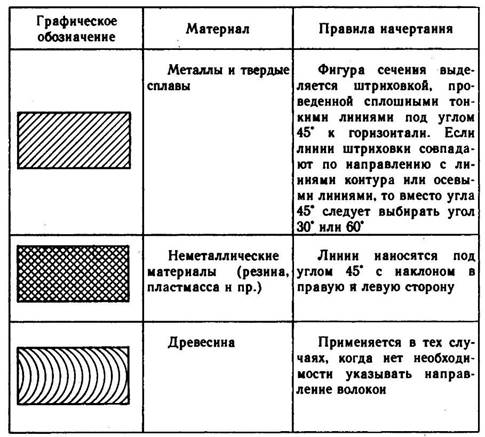

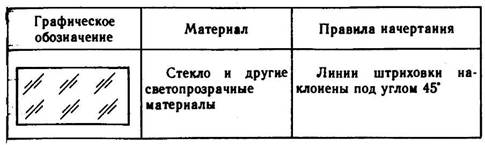

Графические обозначения некоторых материалов на чертежах

В зависимости от расположения сечения подразделяются на вынесенные и наложенные.

Вынесенными сечениями называются такие, которые располагаются вне контура изображений

Наложенными сечениями называются такие, ко­торые располагаются непосредственно на видах чертежа

Для изображения внутреннего строения предмета, чтобы не загромождать чертёж штриховыми линиями невидимого контура, применяется разрез.

Разрез –изображение предмета, мысленно рассечённого одной или несколькими плоскостями. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней. Плоскую фигуру, находящуюся в секущей плоскости (сечение), заштриховывают (рис. 9). Если секущая плоскость рассекает в продольном направлении винты, заклёпки, шпонки, непустотелые валы, рукоятки, тонкие стенки типа рёбер жёсткости, спицы маховиков и т. п., то они в разрезе показываются незаштрихованными. Поперечный разрез в таких случаях выполняют по общим правилам.

а) б) в)

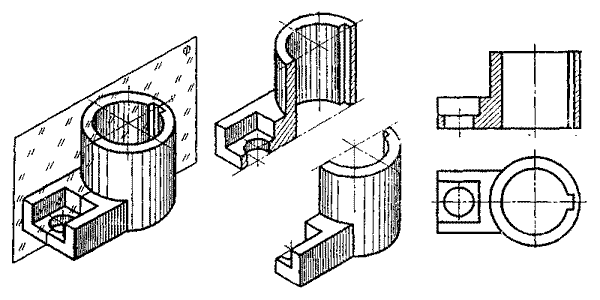

Рис.9. Образование вертикального разреза

Через ось симметрии детали, внутреннее устройство которой нужно выявить, мысленно проводится секущая плоскость (рис. 9, а). Мысленно удаляется часть детали, находящаяся перед секущей плоскостью (рис. 9, б). Оставшаяся часть детали полностью проецируется на фронтальную плоскость проекций, штриховка наносится только на фигуре, лежащей в секущей плоскости. Разрез получен на месте главного вида (рис. 9, в).
