Основные понятия и определения. Нормирование шероховатости поверхности

Нормирование шероховатости поверхности

(ГОСТ 2789-73, ГОСТ 25142-82, ГОСТ 2.309-73*)

При изготовлении деталей невозможно получить идеально ровную поверхность. Вибрации, неоднородность материала заготовки, непостоянство скорости съема материала и подачи, трение режущего инструмента о деталь и другие причины приводят к образованию шероховатости.

Шероховатость поверхности – это совокупность микронеровностей в виде чередующихся выступов и впадин различной высоты, глубины и формы с относительно малыми шагами.

Шероховатость поверхности вместе с физико-механическими свойствами поверхностного слоя определяет износостойкость, усталостную прочность, герметичность, отражательную способность и другие эксплуатационные характеристики поверхности деталей, поэтому, задавая и обеспечивая при изготовлении деталей необходимую шероховатость, достигают соответствующее качество поверхности.

Шероховатость поверхности оценивается по неровностям профиля, получаемого путем сечения реальной поверхности плоскостью, перпендикулярной к ней, т.е. нормальной плоскостью. (рис.15).

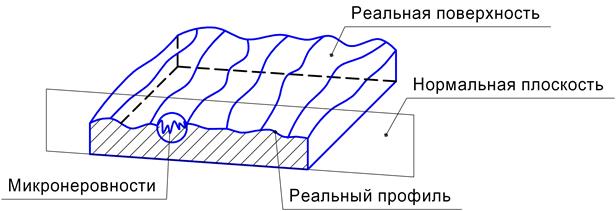

Рис. 15. Шероховатость поверхности

Полученный, таким образом, профиль поверхности называют профилограммой.

Линия, на которой выделяется совокупность поверхностных не- ровностей, называется базовой линией.

Базовая линия – это линия заданной геометрической формы, определенным образом проведенная относительно профиля и служащая для оценки геометрических параметров поверхностных неровностей. Вид этой линии зависит от вида поверхности элемента детали. Так базовая линия будет прямой, если неровности определяются на плоской поверхности или на образующих цилиндрических поверхностей. Базовая линия будет в виде окружности, если исследуемая поверхность имеет вид сферы и т.д. В качестве базовой линии при оценки поверхностных неровностей используется средняя линия, относительно которой отсчитываются отклонения профиля.

Средняя линия профиля m (рис.16) - базовая линия, имеющая форму номинального профиля и проведенная так, что в пределах базовой длины

среднее квадратическое отклонение профиля до этой линии минимально.

Профилограмма

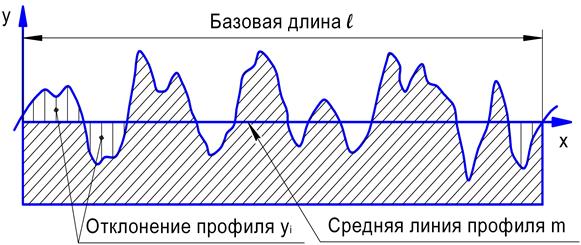

Рис. 16. Средняя линия и базовая длина

Базовая длина ℓ, мм(рис. 16) – это длина базовой линии (средней линии профиля), используемая для выделения неровностей характеризующих шероховатость поверхности. Числовые значения базовой длины выбираются из ряда: 0,01; 0,03; 0,08; 0,25; 0,8; 2,5, 8, 25.

Выбор значения базовой длины зависит от поверхностных неровностей: чем неоднороднее поверхностные неровности и чем они больше, тем больше должна быть базовая длина, для того, чтобы выбранная совокупность поверхностных неровностей полнее характеризовала состояние поверхности.
