Настройка диаграмм




Размещение диаграммы

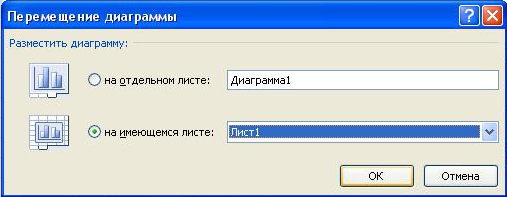

Конструктор => Расположение => Переместить диаграмму (Рис.9.5)

Рис.9.5



Перед созданием диаграммы определите для себя, хотите ли вы создать внедрённую диаграмму или разместить её на новом листе рабочей книги. Внедрённая диаграмма обычно располагается на верхнем уровне рабочего листа, который ещё называют графическим.

Диаграмма, расположенная на отдельном листе, занимает весь этот лист. Поэтому, если вы планируете печатать диаграмму на листе, лучше всего использовать лист диаграммы. Если вам необходимо создать много диаграмм, имеет смысл строить каждую из них на отдельном листе, чтобы избежать захламления рабочего листа. Кроме того, этот метод позволяет легко отыскать нужную вам диаграмму, присвоив листам диаграмм соответствующие названия.



Часто бывает достаточно тех основных типов диаграмм, которые предоставляет Excel. Обычно, если вы строите диаграмму, чтобы представить числовые данные в наглядном и понятном виде, то для этого вполне подойдут диаграммы, созданные на основе стандартных типов. Однако, если вы хотите как можно более усилить эффект психологического воздействия диаграмм на зрителей, вам понадобятся средства дополнительной настройки диаграмм.

Ниже приведён лишь небольшой перечень тех изменений, которые можно внести при настройке диаграммы.

Ø Изменить любые цвета, вид, толщину линий, стиль маркеров и шрифты.

Ø Изменить диапазоны данных, которые используются для построения диаграммы. Добавить новые ряды данных или удалить существующие.

Ø Изменить параметры линии сетки лили удалить её.

Ø Определить размер и расположение легенды (или удалить её вообще).

Ø Изменить место пересечения осей.

Ø Откорректировать масштаб осей, указав максимум и минимум, изменить цену деления, подписи к осям и т.д. Кроме того, можно задать, чтобы ось была проградуирована в логарифмическом масштабе.

Ø Добавить заголовки к осям и диаграмме, а также поместить любой текст в любое место диаграммы.

Ø Добавить линии трена к наборам данных.

Ø Отобразить точки данных в обратном порядке.

Ø Повернуть объёмные диаграммы в пространстве.

Ø Заменить маркеры данных рисунками (растровыми изображениями).

Если диаграмма активизирована, то для обработки можно выделить различные её части. Модификация диаграммы – процесс похожий на любое другое действие в Excel. Сначала вы выделяете объект, а затем создаёте команду. Все инструменты для изменения диаграмм расположены на вкладках Макет и Формат. (Рис.9.6).

Рис.9.6
