Загальні вимоги до виконання креслень

3.1. Студент виконує варіант завдання за вказівкою викладача.

3.2. Графічні роботи повинні виконуватися з урахуванням стандартів ЄСКД:

ГОСТ 2.301-68. Форматы;

ГОСТ2.302-68. Масштабы;

ГОСТ 3.303-68. Линии;

ГОСТ 2.304-81. Шрифты;

ДСТУ Б А.2.4.-4-95 Основний надпис (Додаток 14)

3.3. Креслення слід виконувати спочатку тонкими лініями (олівцями марки “Т” або “KOX-I-NOR” марки “Н”), не натискуючи на папір. Цим досягається точність побудови. У разі невірної побудови лінії легко прибрати гумкою. Обводити креслення слід основними лініями товщиною 0,5-1,4 мм, товщина інших ліній - згідно ГОСТ 2.303-68. Перед обведенням креслення його необхідно перевірити. В окремих випадках це можна зробити на консультаціях з викладачем. Обведення креслення слід виконувати олівцем марки “ТМ” (“НВ”).

3.4. Всі креслення повинні бути виконані чітко і акуратно у відповідності до нормативно-технічних документів.

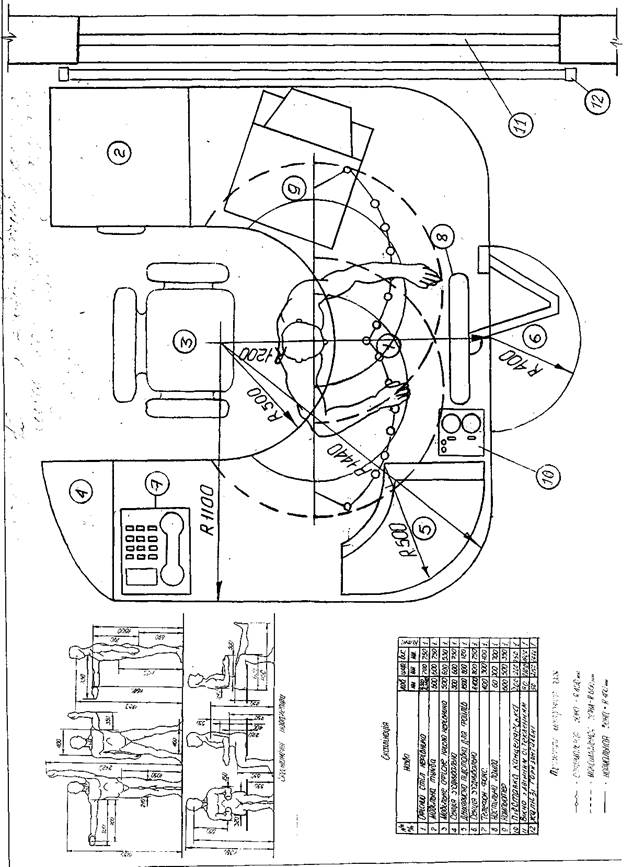

Рис.1. Організація робочого місця керівника фірми з урахуванням ергономічних вимог

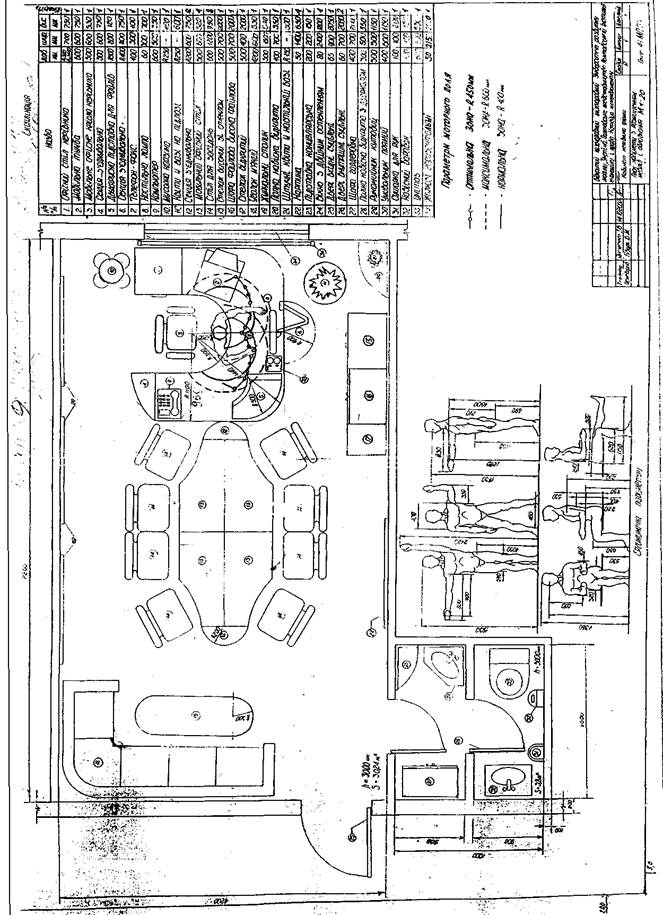

Рис. 2.План кабінету керівника фірми (чоловіка) М1:20
