Максимальна продуктивність мережі Ethernet

Для комунікаційного устаткування найбільш важким режимом є обробка кадрів мінімальної довжини. Це пояснюється тим, що на обробку кожного кадру міст, комутатор або маршрутизатор витрачає приблизно один і той же час, пов'язаний з переглядом таблиці просування пакету, формуванням нового кадру (для маршрутизатора) і т.п. А кількість кадрів мінімальної довжини, що поступають на пристрій в одиницю часу, більше, ніж кадрів будь-якої іншої довжини.

При вказівці пропускної спроможності мереж терміни кадр і пакет звичайно використовуються як синоніми. Відповідно, аналогічними є і одиниці вимірювання продуктивності frames-per-second, fps і packets-per-second, pps.

Для розрахунку максимальної кількості кадрів мінімальної довжини, що проходять по сегменту Ethernet, відмітимо, що розмір кадру мінімальної довжини разом з преамбулою складає 72 байт або 576 біт (рис. 3.5.), тому на його передачу витрачається 57,5 мкс.

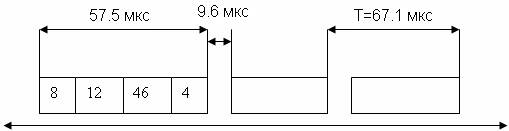

Рис. 3.5. До розрахунку пропускної спроможності протоколу Ethernet

Кадри максимальної довжини технології Ethernet мають поле довжини 1500 байт, що разом із службовою інформацією дає 1518 байт, а з преамбулою складає 1526 байт або 12208 біт. Максимально можлива пропускна спроможність сегменту Ethernet для кадрів максимальної довжини складає 813 кадр/с.

Під корисною пропускною здатністю протоколу розуміється швидкість передачі призначених для користувача даних, які переносяться полем даних кадру. Ця пропускна спроможність завжди менше номінальної бітової швидкості протоколу Ethernet за рахунок декількох чинників:

· службової інформації кадру;

· міжкадрових інтервалів (IPG);

· очікування доступу до середовища.

Для кадрів мінімальної довжини корисна пропускна спроможність рівна:

Сп =14880 х 46 х 8 = 5,48 Мбіт/с.

Для кадрів максимальної довжини корисна пропускна спроможність рівна:

Сп = 813 х 1500 х 8 = 9,76 Мбіт/с

що близько до номінальної швидкості протоколу.

При використанні кадрів середнього розміру з полем даних в 512 байт пропускна спроможність мережі складе 9,29 Мбіт/с, що теж достатньо близько до граничної пропускної спроможності в 10 Мбіт/с.

Відношення поточної пропускної спроможності мережі до її максимальної пропускної спроможності називається коефіцієнтом використання мережі (network utilization).

За відсутності колізій і очікування доступу коефіцієнт використання мережі залежить від розміру поля даних кадру і має максимальне значення 0,976 при передачі кадрів максимальної довжини.
