Аэродинамические характеристики вентиляторов






Основные свойства вентилятора, как устройства предназначенного для перемещения воздуха, принято оценивать по его аэродинамическим параметрам: давлению, производительности и потребляемой мощности при нормальных атмосферных условиях, а также коэффициенту полезного действия (КПД).

Аэродинамические характеристики вентилятора обычно включают в себя:

- кривую полного давления Pv (V);

- кривую мощности N (V) или полного КПД вентилятора η (V);

- кривую (либо шкалу) динамического давления вентилятора Pdv (V).

Существуют три основных вида аэродинамических характеристик лопаточных вентиляторов (рис. 5):

- ниспадающая кривая полного давления (рис. 5, а);

- кривая полного давления с обратным склоном (рис. 5, б);

- кривая полного давления с разрывом характеристики (рис. 5, в).

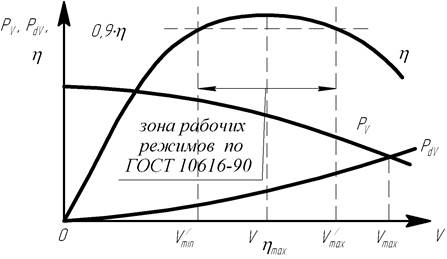

В соответствии с ГОСТ10616-90 рабочая зона аэродинамической характеристики вентилятора должна быть ограничена диапазоном производительностей, в котором полный КПД вентилятора составляет 0,9 от максимального КПД (рис. 5, а). Именно в таком виде приведены аэродинамические характеристики вентиляторов в каталогах большинства производителей вентиляторов. Однако, в этом случае теряются режимы максимальной производительности, при которых возможна работа вентилятора, хотя и с меньшей эффективностью.

При подборе вентиляторов (радиальных, осевых) по аэродинамическим характеристикам, приведенным в каталогах, необходимо обращать внимание на следующее:

а) является ли указанная в характеристиках мощность, потребляемой вентилятором, или же это мощность, потребляемая электродвигателем вентилятора из сети;

б) имеет ли электродвигатель, комплектующий вентилятор, запас мощности на пусковые токи, низкие температуры перемещаемой среды.

Эти параметры определяют эффективность вентилятора, его аэродинамические характеристики и работоспособность электродвигателя при низких температурах перемещаемого воздуха.



а



б



в

Рис. 5 - Виды аэродинамических характеристик вентиляторов

Особый интерес представляют аэродинамические характеристики рабочей зоны вентиляторов в линейных (рис. 6) или логарифмических координатах (рис. 7).

Эти характеристики приводятся в каталогах большинства отечественных и зарубежных производителей вентиляторов.

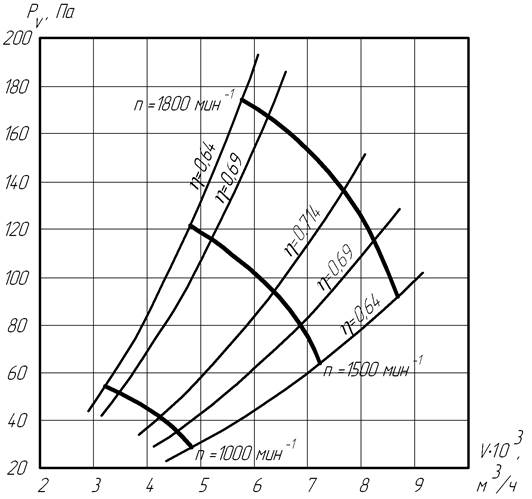

Рис. 6 – Аэродинамические характеристики центробежного
