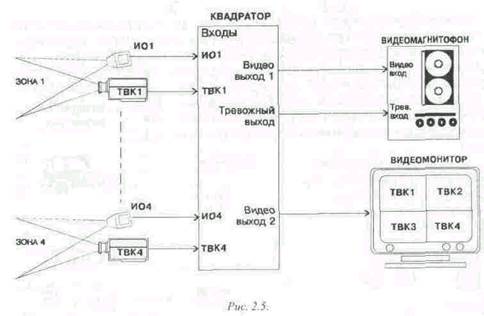

Системы видеоконтроляВажнейшим качеством ТВ систем при охране объектов является возможность осуществления регистрации и документирования в течение длительного времени видео наблюдения событий, происходящих на охраняемых объектах. Для этого используют видеозапись на специализированные видеомагнитофоны, которые могут работать как в непрерывном режиме, так и в режиме по кадровой записи с заданным интервалом времени между кадрами, с обязательной записью текущего времени и даты. При воспроизведении записи с такого видеомагнитофона возможен многократный ретроспективный контроль всей обстановки в наблюдаемых зонах, детальное изучение тревожной ситуации в наблюдаемой зоне с установлением времени происходивших событий. Таким образом, системы видео контроля - системы видео наблюдения с видеозаписью оказывают огромную помощь службе безопасности в объективной оценке обстановки на объекте, иденти41икации образов нарушителей, а так же позволяют оценить качество работы операторов. 2.4.1. Видеозапись с коммутатора При видеозаписи с коммутатора на пленку видеомагнитофона записывается только то, что в данный момент показывает экран видеомонитора. Очевидно, что все происходящее в других контролируемых зонах не фиксируется, т.е. одновременно смотреть изображение с одной камеры, а записывать изображение с другой нельзя. Этот принципиальный недостаток является причиной, по которой видеозапись с коммутатора практически не производится. 2.4.2. Видеозапись с квадратора Квадратор видео изображений от 4-х ТВ камер на один экран видеомонитора является наиболее удобным оборудованием для систем ви-деоконтоля на небольших объектах, т.к. при небольшой цене обеспечивает приемлемое качество видео контроля. Как уже отмечалось, изображение после квадратора значительно хуже, чем после коммутатора, но при этом нет потери видеоинформации ни от одной из контролируемых зон. Следует учесть, что если квадратор имеет один видеовыход, то при просмотре на всем экране видеомонитора распахнутой "картинки" от одной ТВ камеры на видеомагнитофон будет записано только одно изображение, "картинки" остальных контролируемых зон, т.е. информация от других ТВ камер будет потеряна. Поэтому для удобства работы оператора необходимо применять квадратор с двумя видеовыходами: один для видеомонитора, другой для видеомагнитофона, на который будет всегда поступать квадрированное изображение четырех "картинок" от всех четырех ТВ камер независимо от режима просмотра оператором изображения на видеомониторе, рис. 2.5. Для уменьшения количества бесполезной информации при видеозаписи в режиме отсутствия тревожной ситуации целесообразно включать видеомагнитофон в старт-стопном режиме, т.е. видеомагнитофон должен начинать видеозапись в реальном масштабе времени только при поступлении сигнала тревоги от охранного извещателя любой контролируемой зоны (п. 2.3.4.). В нормальной обстановке видеомагнитофон может проводить контрольную по кадровую запись через большой интервал времени, заданный оператором. 2.4.3. Видеозапись с мультиплексора Мультиплексор - это кардинально усовершенствованный коммутатор и создан для качественной записи изображения от нескольких ТВ камер на один видеомагнитофон с минимальной потерей информации о каждой контролируемой зоне. Это достигается за счет того, что мультиплексор обеспечивает последовательную циклическую запись по одному кадру полного формата с каждой ТВ камеры без сжатия и без ухудшения разрешения, рис. 2.6. При этом, например, в первом цикле записывается один кадр изображения "картинки" от первой ТВ камеры, затем кадр "картинки" от второй ТВ камеры и т.д. до последней четвертой, восьмой или шестнадцатой ТВ камеры в зависимости от их количества. Затем запись продолжается новым циклом с первой до последней ТВ камеры и так постоянно в течение всего времени видео контроля зон. Интервал времени между записью отдельных циклов последовательных (одноименных) кадров изображения с одной и той же ТВ камеры определяется количеством ТВ камер и режимом записи. Пои неппепывной стан дартной записи 25 кадров/с с 16-ти ТВ камер интервал времени между одноименными кадрами составит 0,64с. При этом запись на стандартную видеокассету будет длиться 3 часа. Обычно непрерывная запись не производится, т.к. даже при 16 камерах интервал между одноименными кадра ми составляет ~ 0,64 с и за это время "картинка" в контролируемой зоне не может существенно измениться. Поэтому частоту записи циклов кадров на видеомагнитофон снижают, чем добиваются увеличения времени записи всего процесса видеонаблюдения. Например, при записи 3 кадр/с с 16-ю ТВ камерами, интервал времени между циклами или одноименными записанными кадрами составит 5с, а время записи 24 часов Следует заметить, что наиболее распространенные и дешевые в настоящее время являются видеомагнитофоны рассчитанные на 24-х часовую запись. В период дежурной записи на видеомагнитофон от мультиплексора на экран контрольного видеомонитора выводится мультикартина от всех ТВ камер - 4, 8, 16, в зависимости от их количества. Вместе с тем, оператор может на своем видеомониторе распахнуть на весь экран "картинки" от одной, двух или более ТВ камер с любым номером для детального просмотра обстановки в отдельных наблюдаемых зонах. Но при этом видеозапись будет по прежнему производится от всех ТВ камер в прежнем режиме. При воспроизведении видеозаписи с видеомагнитофона на экран видеомонитора можно выводить "картинки" сразу со всех ТВ камер в виде единого изображения - мультикартины. При необходимости на экран видеомонитора можно выводить кадры изображения, записанные только с одной-двух ТВ камер, пропуская кадры со всех остальных ТВ камер. Для четырех ТВ камер изображение на видеомониторе будет аналогично изображению получаемого с квадратора. Однако при малой частоте записи кадров в любых вариантах просмотра движение объектов на экране получается дискретным (дерганым), т.к. нет информации в период времени между соседними одноименными кадрами. Мультикартина удобна при воспроизведении записанной информации (ретроспективный просмотр). При стандартной скорости воспроизведения (25 кадров/ с) оператор за 3 часа просматривает все, что записано за 24 часа со всех ТВ камер при скорости записи 3 кадра/с. При более тщательном просмотре интересных мест видеозаписи "картинка" с одной ТВ камеры выводится на весь экран, и может быть "заморожена" (остановлена) на необходимое время и электронным способом увеличена в два раза, а на экране видеомонитора будет видна только половина исходной "картинки" - ее центральная часть, края останутся за экраном. Выше был описан симплексный мультиплексор, который может либо записывать изображения "картинок", либо их воспроизводить. Очевидно, что при просмотре видеозаписи информация об наблюдаемом объекте будет полностью утеряна. Поэтому получили распространения дуплексные мультиплексоры, которые как бы состоят из двух симплексных мультиплексоров и при использовании двух видеомагнитофонов позволяют одновременно производить и видеозапись, и просмотр уже записанного изображения. При этом используются два видеомонитора: один основной - контрольный, на котором постоянно отображается мультикартина от всех ТВ камер, а второй для оператора, на котором можно распахивать любую "картинку" или просматривать ранее записанное изображение отдельной "картинки" и мультикартину. Следует особо подчеркнуть: все современные мультиплексоры оборудованы детекторами движения, которые позволяют по каждому каналу обнаружить движение нарушителя и с большей частотой записывать "картинки" от той ТВ камеры, в поле зрения которой обнаружено движение.
