Метод Оже-спектроскопии

В данной работе рассматриваются физические основы метода Оже-спектроскопии и его применение для определения элементного состава поверхности полупроводниковых гетероструктур Si_xGe_1-x/Ge.

1. Физические основы метода Оже-электронной спектроскопии

Различные методы спектроскопии электромагнитных излучений и спектроскопии заряженных частиц могут использоваться для диагностики состава (анализа) поверхности и приповерхностных слоев твердых тел[i]. В табл.2 приведены некоторые основные методы спектроскопии, используемые для анализа поверхностных слоев твердых тел, классифицированные согласно типу частиц, используемых для возбуждения спектра и частиц - носителей информации о составе вещества.

Таблица 2. Основные методы спектроскопии, используемые для диагностики состава поверхностных слоев.

Средства возбуж- дения   Носители информации	Фотоны	Электроны	Ионы
Фотоны	РФС (рентгеновская флуоресцентная спектроскопия)	РЭС (рентгеновская эмиссионная спектроскопия)	ИРС (ионно-рентге­новская спектроскопия)
Электроны	РФЭС (рентгеновская фотоэлектронная спектроскопия) УФЭС(ультрафиолетовая фотоэлектронная спектроскопия)	ЭОС (электронная Оже-спектроскопия)	ИОС (ионная Оже-спектроскопия)
Ионы	ЛМС (лазерная масс-спектрометрия)	ИМС (искровая масс-спектрометрия)	ВИМС (вторично-ионная масс-спектро­метрия)

Методы электронной спектроскопии основаны на измерении энергетического спектра электронов, испускаемых с поверхности твердого тела под действием тех или иных возбуждающих факторов.

Оже-процесс можно разделить на две стадии. Первая – ионизация атомф внешним излучением (рентгеновским, быстрыми электронами, ионами) с образованием вакансии на одной из внутренних оболочек. Такое состояние атома неустойчиво, и на второй стадии происходит заполнение вакансии электроном одной из вышележащих уровней энергии атома. Выделяющаяся при этом энергия может быть испущена в виде кванта характеристического рентгеновского излучения, но может быть передана третьему атомному электрону, который в результате вылетает из атома, т. е. наблюдается оже- эффект.

В электронной Оже-спектроскопии (ЭОС) для возбуждения используется пучок электронов, называемых первичными электронами. Обычно применяются первичные электроны с энергией от 1 до 25 кэВ. Рассмотрим процессы, происходящие в твердом теле под действием первичных электронов. Во-первых, имеет место упругое рассеяние электронов на потенциале электронных оболочек атомов. Электроны, покинувшие образец после одного или нескольких актов упругого рассеяния, имеют ту же энергию, что и первичные электроны.

Часть энергии первичных электронов (рис.3.1) может быть передана в результате неупругого рассеяния электронам внутренних оболочек атомов, в результате чего последние, вместе с неупругорассеянными первичными электронами могут эмитироваться с поверхности твердого тела. Эти электроны называют вторичными, их количество в спектре быстро падает с ростом энергии.

Образовавшаяся за счет неупругого столкновения вакансия на оболочке атома через короткое время (t~ 10^-16 с) заполняется электроном одного из вышележащих уровней. Избыток энергии может пойти на испускание рентгеновского кванта [1] или передан третьему электрону, который может быть испущен атомом.

Рис.3.1. Схема процесса возбуждения электронов, приводящего к образованию характеристического рентгеновского излучения (I) или Оже-электронов (II)

Кинетическая энергия этого электрона зависит от разности потенциальных энергий начального (уровень K), промежуточного (L₁) и конечного состояния (L₂), поэтому спектр энергии таких электронов будет характеристичен для атомов каждого химического элемента.

Процесс заполнения вакансии за счет электронных переходов между внутренними оболочками атома с передачей избытка энергии третьему электрону называется эффектом Оже, а эти электроны – Оже-электронами. Таким образом, в основе метода ЭОС лежат такие процессы, как ионизация внутренних атомных уровней первичным электронным пучком, безызлучательный Оже-переход и выход Оже-электрона в вакуум, где он регистрируется при помощи электронного спектрометра.

Точно также, как и при возбуждении электронным пучком, Оже-электроны могут испускаться и в том случае, когда вакансия на внутренней электронной оболочке атома создается под действием ускоренных ионов или за счет поглощения рентгеновского кванта с испусканием фотоэлектрона. Соответствующий метод называется Оже-спектроскопией с ионным или рентгеновским возбуждением. Эффект Оже был открыт в 1925 году Пьером Оже (P.Auger)[ii], работавшим с рентгеновскими лучами.

На рис.3.2 качественно представлен типичный спектр электронов, испускаемых твердым телом под действием пучка высокоэнергетичных первичных электронов с энергией E _P. На нем обычно наблюдаются сильный пик упругорассеянных электронов с максимумом около E _P и низкоэнергетическая полоса вторичных электронов. Оже-электроны дают небольшие пики на кривой энергетического распределения N(E) на сильном фоне вторичных электронов. Выделение спектра Оже-электронов на этом фоне представляет собой весьма трудную экспериментальную задачу. Метод, в котором возбуждаемые электронным пучком Оже-электроны используются для идентификации компонентов на поверхности, был предложен в 1953 году Лэндером[iii], однако широкое применение Оже-спектроскопии для химического анализа началось после 1968 года, когда Харрис предложил дифференцировать кривые энергетического распределения N(E) для подавления фона вторичных и неупругорассеянных Оже-электронов[iv]. На рис.3.3 в качестве примера приведен Оже-спектр серебра в интегральной и дифференциальной форме.

Рис. 3.2. Типичный спектр вторичных, рассеянных и Оже-электронов.

а б

Рис. 3.3. Оже-спектр Ag: а ‑ интегральный N(E); б – дифференци­рованный dN/dE.

Рассмотрим подробнее связь энергетического положения Оже-линии в спектре с энергетическим спектром атомов вещества. Пусть первичная вакансия образовалась в К-оболочке атома, соответствующий уровень имеет энергию Е_к (рис.3.1), и она заполняется электроном из L-оболочки, имеющим энергию Е_L1, а разность энергии Е _L1 – Е _к передается электрону с уровня L₂. Энергия Оже-электрона будет

, (3.1)

где φ _А – работа выхода анализирующего электрода спектрометра. Рассмотренный Оже-переход идентифицируется как переход КL₁L₂. Возможен целый ряд подобных переходов (KL₁L₁, KL₁L₂, M₂M₄M₄, …) с разными вероятностями. Характерной особенностью метода Оже-спектроскопии является то, что энергия Оже-электронов не зависит от энергии электронов возбуждающего пучка, а определяется исключительно разницей энергий электронных уровней атомов элемента и, в некоторой степени, его химическим окружением.

В отличие от ЭОС, в методе рентгеновской фотоэлектронной спектроскопии (РФЭС) спектральное положение характеристических пиков фотоэлектронов зависит от энергии возбуждающего рентгеновского кванта hn и энергии уровня (например E_k), с которого выбит фотоэлектрон:

. (3.2)

Поскольку для Оже-процесса нужны, по крайней мере, два энергетических уровня и три электрона, в отдельных атомах Н и Не Оже-электроны возникать не могут. Точно так же не могут быть источниками Оже-электронов изолированные атомы Li, имеющие на внешней оболочке один электрон. Все остальные элементы могут быть идентифицированы методом ЭОС. Наиболее вероятные Оже-переходы, наблюдаемые в электронной Оже-спектроскопии, представлены на рис.3.4. Это переходы электронов между соседними орбиталями, т.е. серии KLL, LMM, MNN, NOO и OOO. Хотя, как говорилось выше, Оже-эффект в изолированных атомах Li невозможен, в твердом теле валентные электроны обобщены, а потому возможны переходы типа KVV с участием валентных электронов. Это позволяет определять литий методом ЭОС в различных соединениях.

Как упоминалось выше, заполнение вакансии на внутренних оболочках может происходить как с эмиссией Оже-электрона, так и с излучением рентгеновского кванта (рис.3.5). Вероятность релаксации в результате Оже-эмиссии превышает вероятность испускания рентгеновского кванта для относительно неглубоких уровней с энергией не превышающей ~2 эВ. Это утверждение справедливо для всех атомных уровней – K, L, M, N и т.д.

Метод ЭОС, как и другие методы электронной спектроскопии, позволяет получать информацию только о составе приповерхностных слоев образца. Причиной этого является малая средняя длина свободного пробега электронов с энергией, типичной для Оже-электронов (50 – 2000 эВ) вследствие их интенсивного неупругого рассеяния в твердом теле. Оже-электроны, отдавшие энергию на возбуждение плазменных колебаний, на возбуждение внутренних оболочек или на межзонные переходы, исключаются из наблюдаемых характеристических Оже-пиков и становятся частью почти однородного фона вторичных электронов, на который накладываются Оже-пики. На рис.6 показана зависимость глубины выхода Оже-электронов от их энергии. Глубина выхода слабо зависит от вида матрицы, т.к. основные механизмы потерь включают в себя возбуждение электронов валентной зоны, а плотность валентных электронов не является сильно меняющейся функцией Z. Фактически, эмиссия за пределы твердого тела оказывается заметной только для Оже-электронов, испущенных атомами поверхности и приповерхностных слоев (2 – 5 монослоев). В силу этого, метод Оже-спектроскопии чувствителен к составу атомов на поверхности и нескольких приповерхностных слоев образца. Уже при наличии на поверхности исследуемого образца одного монослоя адсорбата, линии веществ, составляющих адсорбат, доминируют в Оже-спектре.

Рис. 3.4. Наиболее четко выраженные Оже-переходы, наблюдаемые в ЭОС. Точки, имеющие более интенсивную черную окраску, представляют собой наиболее вероятные Оже-переходы.

Рис. 3.5. Относительные вероятности релаксации после образования дырки на К -оболочке путем эмиссии Оже-электрона и путем испускания рентгеновских фотонов с характеристической энергией.

Ввиду этого, анализ твердых тел методом Оже-спектроскопии необходимо проводить в условиях сверхвысокого вакуума[v] (р ~10^-10 Торр), позволяющего исследовать атомно-чистые поверхности.

Рис.3.6. Зависимость глубины выхода Оже-электронов от их энергии.

Поскольку в Оже-электронной эмиссии могут участвовать электроны валентных оболочек атомов, участвующих в образовании химических связей, форма линии и энергия максимума зависят от химического окружения атомов вещества. В силу этого из Оже-спектров можно получать информацию о химической связи в исследуемом веществе. Если имеется сильная химическая связь между двумя или большим числом атомов, то внутренние гибридизированные электронные уровни могут сдвинуться на несколько электронвольт по сравнению с их энергией в изолированных атомах (так называемые химсдвиги). На рис.3.7. в качестве примера приведены дифференциальные Оже-спектры атомов Si в образцах на основе диоксида кремния и элементарного кремния в области перехода LVV кремния.

Рис. 3.7. Спектры Оже-электронов кремния, соответствующие переходу LVV для SiO₂ (76 эВ) и Si (92 эВ).

При ионной связи электронные уровни электроотрицательных элементов сдвигаются в сторону меньших энергий, а электроположительных – в сторону более высоких энергий. Соответствующий химический сдвиг в кинетической энергии Оже-электрона наблюдается экспериментально. Если с изменением химического состава меняется электронная плотность состояний в валентной зоне, то наблюдается изменение формы Оже-пиков, обусловленных переходами, в которых участвуют валентные электроны.

Тонкая структура Оже-спектров не всегда обусловлена лишь распределением электронной плотности в валентной зоне. Оже-электроны, выходящие с поверхности, могут терять дискретные количества энергии, отдавая ее на возбуждение плазмонов, ионизацию внутренних уровней, межзонные возбуждения, чему соответствуют различимые пики. В Оже-спектре такие пики будут иметь характерные энергии, меньшие, чем энергия основной линии. При формировании тонкой структуры Оже-спектра основное значение имеют плазмонные потери. Плазмоны – квазичастицы, которые могут создаваться быстрыми электронами, теряющими дискретные количества энергии на возбуждение коллективных колебаний плазмы твердого тела. Плазмонные потери энергии есть величина, характерная для данного твердого тела и изменяющаяся при изменении химического состава.

Сдвиг спектра также может происходить вследствие накопления заряда на поверхности из-за малой проводимости образца. При этом также может происходить уширение энергетических линий на Оже-спектре и уменьшение отношения сигнал/шум.

Рис. 3.7. Схематическое изображение распределения токов и потенциалов в системе электронная пушка – образец – анализатор.

В случае металлического или сильнолегированного полупроводникового образца зарядки поверхности не происходит, в отличие от образца с плохой проводимостью. Рассмотрим подробнее второй случай.

На поверхности присутствует некий не равный нулю потенциал j_S, который может изменяться (рис. 3.7). После включения электронной пушки происходит перераспределение заряда и токов. Так как ток Оже-электронов пренебрежимо мал, то формула для распределения токов будет выглядеть следующим образом:

I_P=I_SE+I_D. (3.3)

Ток через образец постоянен и зависит только от проводимости образца, тогда из (3.3) видно, что на перераспределение токов, а, следовательно, и заряда могут оказывать влияние изменение тока первичного пучка (I_P) и изменение тока вторичных электронов (I_SE). Первый может изменяться за счет нестабильности тока во времени, за счет нестабильности фокусирующей системы и за счет перемещения пучка. Второй может претерпевать изменения за счет перемещения пучка на участок с другим коэффициентом выхода вторичных электронов. Изменение соотношения (3.3) приводит к тому, что разность потенциалов j_A ‑ j_S изменяется, следствием чего и является сдвиг линий спектра, а также их размытие и искажение.

Существует несколько способов, позволяющих избежать зарядки образца:

1. Для стока заряда на поверхность образца с плохой проводимостью сначала напыляют тонкую пленку металла, а затем узким пучком ионов протравливают отверстие, в которое затем позиционируют электронный зонд. При этом расстояние от анализируемого участка до металлического контакта будет небольшим, что способствует стеканию заряда;

2. Для компенсации заряда на поверхности в дополнение к электронному зонду на нее направляют пучок медленных (E=5-10 эВ) электронов, радиус которого в несколько раз превышает диаметр зонда. Ток этого пучка регулируют таким образом, чтобы в стационарном режиме полный ток двух электронных пучков точно компенсировал заряд, уносимый вторичными электронами и стекающий через образец;

3. Заряд можно устранить путем подбора угла падения электронного пучка на поверхность, изменяя угол позиционирования с помощью манипулятора. Так как коэффициент выхода вторичных электронов сильно зависит от угла падения первичных[2], то в ряде случаев удается подобрать некий угол, при котором изменение заряда поверхности во времени будет нулевым.

В заключение изложения физических основ метода Оже-спектроскопии и его практического применения ниже приведена таблица с основными характеристиками распространенных методов электронной спектроскопии для диагностики поверхности и приповерхностных слоев.

Таблица 3. Некоторые характеристики методов РФЭС, УФС и ЭОС.

	РФЭС	УФС	ЭОС
Возбуждающие частицы	фотоны	фотоны	электроны
Энергия возбужда­ющих частиц	~1000 – 1500 эВ (Mg K a, Al, Cu, W)	2 – 15 эВ	3 – 10 кэВ
Область, откуда эмитируются характеристичные частицы	Латеральный размер – диаметр рентгеновского пучка Глубина – 0.5 – 2 нм	Латеральный размер – диаметр УФ пучка Глубина – 1–3 нм	Латеральный размер – диаметр электронного пучка Глубина – 0.5 – 2 нм
Энергия регистрируемых частиц	10 – 2 500 эВ	1 – 10 эВ	10 – 2 500 эВ
Естественная ширина линий в спектре, DE/E×100%	~0.2%	~0.2%	~0.5%
Относительный предел обнаружения, %ат (ат/см^2)	~0.1 (~10^13)	~0.1 (~10^13)	~0.1 (~10^13)
Особенности	Значительная величина химсдвига линий спектра. Значение энергий линий в фотоэлектронном спектре зависит от энергии возбуждающих квантов (фотонов)	Энергия линий в спектре не зависит от энергии возбуждающего пучка. Возможна высокая локальность (до 10 нм)
Применение	Исследование природы химсвязи компонентов твердого тела	Исследование электронной струк­туры валентной зо­ны твердых тел	Качественный и полуколичественный элементный анализ твердых тел. В отдельных случаях – изучение химсдвигов

Метод РФЭС. В основе метода фотоэлектронной спектроскопии лежит явление внешнего фотоэффекта – испускание электронов атомами вещества под действием рентгеновского или ультрафиолетового электромагнитного излучения. Соответственно этому, различают рентгеновскую фотоэлектронную спектроскопию[3] (РФЭС) и ультрафиолетовую фотоэлектронную спектроскопию (УФС). Энергия фотоэлектронов зависит от энергии электронных оболочек (термов), с которых они были испущены, поэтому спектр фотоэлектронов характеристичендля атомов каждого химического элемента, что и делает возможным применение методов фотоэлектронной спектроскопии для диагностики химического состава, т.е. анализа. Основными достоинствами метода РФЭС по сравнению с ЭОС являются более высокая разрешающая способность. Метод РФЭС в наши дни хорошо развит и широко применяется обычно для выяснения химического состояния компонентов твердого тела и адсорбатов. За развитие метода РФЭС К.М Зигбану в 1981 была присуждена Нобелевская премия в физике[vi].

Метод УФС. При возбуждении электромагнитным излучением ультрафиолетового диапазона фотоэлектроны эмитируются с валентных электронных оболочек атомов или из валентной зоны твердого тела. В силу этого в спектрах УФС наиболее ярко выражены химические сдвиги, поэтому этот метод в основном применяется для исследования химических связей и электронной структуры валентной зоны твердых тел.

DE=3.5 eV

а б

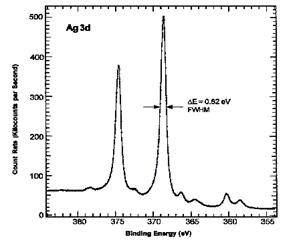

Рис. 3.8. Спектр РФЭС (а) и ЭОС (б) серебра. Для сравнения на спектрах (а) и (б) отмечены ширины линий.

Метод электронной Оже-спектроскопии применяется для определения элементного состава поверхности и нескольких приповерхностных слоев атомов твердого тела. По спектру энергий Оже-электронов производится качественный элементный анализ участка поверхности, облучаемого первичными электронами, а по интенсивности спектральных линий ‑ количественный. Также в ряде случаев он позволяет получить информацию о химических связях. Метод ЭОС, проигрывая в спектральном разрешении методам РФЭС и УФС, имеет преимущество перед ними в локальности. Благодаря тому, что диаметр электронного пучка в современных электронных пушках может быть уменьшен до 10-15 нм, а глубина выхода Оже-электронов составляет 2-5 нм, становится возможен локальный элементный анализ областей микро- и нанометровых масштабов (Оже-микроанализ).

3.1. Аппаратура и методика измерений Оже-спектра

В первых коммерческих Оже-спектрометрах (70 ‑ 80 гг ХХ в.) в качестве диспергирующего элемента применялся анализатор энергии электронов типа "цилиндрическое зеркало" (АЦЗ), также часто называемый «цилиндр Венальда» (рис. 3.9). Этот анализатор состоит из двух концентрических цилиндров. Энергия электронов, проходящих через щели и попадающих в детектор, определяется напряжением между обкладками цилиндрического конденсатора U. Измерением этого напряжения осуществляется развертка спектра. Кроме него, на цилиндр подается модулирующее переменное напряжение с амплитудой D<< U. С помощью подачи модулирующего сигнала производится аппаратное дифференцирование спектра: сигнал, поступающий с выхода синхронного усилителя, пропорционален dN(E)/dE. Использование модуляционной методики позволяет значительно повысить величину отношения сигнал/шум в регистрируемом спектре.

Выходные щели

Обкладки конденсатора

Рис.3.9. Схема энергетического анализатора типа цилиндра Венальда.

В современных электронных спектрометрах чаще применяется полусферический анализатор энергий (ПСА), схема которого представлена на рис. 3.10. Этот анализатор состоит из коллиматора, где электронный пучок становится параллельным и фокусируется, и полусферического конденсатора.

Уравнение анализатора выглядит следующим образом:

, (3.4)

где V₀ – напряжение между полусферическими электродами, E – энергия пропускания электронов, R₁ и R₂ – радиусы внутренней и внешней сферы энергоанализатора.

Развертка спектра в полусферическом анализаторе энергий может осуществляться двумя способами. В режиме постоянного задерживающего потенциала между входной и промежуточной линзой подается постоянное напряжение задержки j_s, а развертка по энергии электронов производится изменением напряжения между полусферами (рис. 3.10). Этот режим удобен для анализа электронов с малыми энергиями (до 150 эВ), так как в этом случае задерживающим напряжением отсекается интенсивный пик низкоэнергетичных вторичных электронов, и, как следствие, повышается чувствительность и разрешение.

В режиме постоянного потенциала полусферических электродов напряжение между полусферическими электродами V₀ остается постоянным, а развертка по энергии электронов осуществляется изменением напряжения задержки. Этот режим удобен для детектирования электронов с энергиями свыше 150 эВ.

Рис.3.10. Схематическое изображение полусферического энергоанализатора.

В качестве детекторов на выходе анализатора используются вторичные электронные умножители (ВЭУ). Одна из конструкций ВЭУ представляет собой свернутую в спираль стеклянную трубку (рис. 3.11), внутренняя стенка которой покрыта материалом с высоким коэффициентом выхода вторичных электронов. При многократном соударении электронов в ВЭУ образуется электронная лавина, которая формирует импульс тока, регистрируемый счетной электронной схемой.

Рис. 3.11. Схема вторичного электронного умножителя (ВЭУ).

Импульсный, электронно-счетный режим регистрации Оже-электронов часто применяется в современных спектрометрах с компьютерным управлением. При этом получается Оже-спектр в интегральной форме N(E). Для того, чтобы произвести аппаратное дифференцирование спектра, модулирующий сигнал может подаваться как между полусферическими электродами, так и на промежуточную линзу.

Основные отличия двух наиболее широко используемых анализаторов, АЦЗ и ПСА, заключаются в следующем. В АЦЗ полный телесный угол сбора электронов составляет около 1 ср, тогда как в ПСА он составляет около 10^-2 ср. Таким образом "светосила" АЦЗ примерно в 100 раз больше, чем у ПСА. Естественно, что больший угол сбора приводит к увеличению интенсивности сигнала в спектрометрах с анализатором в виде цилиндрического зеркала. Однако, разрешающая способность спектрометра с ПСА обычно в 2 – 3 раза лучше для того же отношения сигнала к шуму в спектре, чем при использовании цилиндрического зеркала.

3.2. Методика подготовки образцов

Перед проведением исследований методом электронной Оже-спектроскопии поверхность образца необходимо специальным образом подготовить. Как было сказано выше, Оже-электроны эмитируются из поверхностного слоя (толщиной порядка 0.5-2 нм). Следовательно, при наличии на поверхности образца адсорбата и/или окисла[4], спектр будет содержать линии адсорбата (в частности, углерода) и кислорода, информация о составе анализируемого образца будет искаженной.

Существует ряд способов препарирования поверхности.

1. Термический отжиг в вакууме позволяет для некоторых веществ, не критичных к высоким температурам, удалить как пленку адсорбата, так и оксидную пленку.

2. Скалывание образца в вакууме позволяет получить моноатомно-чистую поверхность. Этот метод особенно хорошо подходит для анализа монокристаллов, имеющих плоскость спайности, таких, например, как GaAs.

3. Ионное травление – стандартный метод очистки поверхности от загрязнений и окисла. Принцип этого метода заключается в распылении поверхностного слоя твердого тела под действием бомбардировки ионами инертного газа (обычно Ar) с энергией ~ 5 кэВ, для чего в состав Оже-спектрометра обычно входит ионная пушка.

Ионное травление в ЭОС используется не только для очистки поверхности образцов перед измерением, но и для получения профилей изменения состава образца по глубине. Ионный пучок создает на поверхности образца кратер (рис. 3.12), диаметр которого (обычно 5-20 мм) намного больше диаметра электронного зонда (~0,5 мм). Профиль концентрации по глубине получают путем непрерывной регистрации элементного состава на дне кратера в ходе распыления (или после прекращения травления). Ионная бомбардировка, проводимая одновременно с электронной, оказывает малое влияние на Оже-анализ, поскольку число вторичных электронов, возбуждаемых ионным пучком, намного меньше, чем при возбуждении первичным электронным пучком.

Рис. 3.12. Послойный элементный анализ методом ЭОС с ионным травлением.

При послойном анализе разрешение по глубине определяется несколькими факторами. К ним относятся однородность ионного пучка на исследуемом участке поверхности, глубина выхода Оже-электронов и однородность образца. Потерями в разрешении из-за неоднородности ионного пучка можно пренебрегать в тех случаях, когда его размеры велики по сравнению с электронным пучком. Вклад глубины выхода составляет несколько ангстрем и остается постоянным в процессе распыления. Наиболее важным фактором, ограничивающим разрешение по глубине, является неоднородность образца, обусловленная неодинаковой толщиной тонких пленок на исследуемых поверхностях, наличием поликристаллических зерен, сравнимых по размерам с толщиной пленки, а также образованием выделений элементов пленки. Эти артефакты можно устранить, применив метод деконволюции к полученному профилю концентрации.

Непрерывная регистрация спектра в процессе ионного травления применяется также для контроля очистки поверхности. Уменьшение и последующее исчезновение линии углерода (если углерод не входит в состав исследуемого образца) свидетельствует об удалении адсорбата, кислорода – о полном стравливании окисла.

3.3. Качественный и количественный анализ

Цель качественного анализа поверхности твердых тел методом ЭОС – определить наличие того или иного элемента, получить, если это возможно, информацию о химических связях этого элемента с компонентами матрицы и дать приблизительную оценку его концентрации.

Количественный анализ методом ЭОС применяется для определения концентрации присутствующих на поверхности элементов с указанием границ доверительного интервала или стандартного отклонения для измеренной величины содержания компонента. Точность элементного анализа определяется возможностями используемой методики анализа.

Качественный анализ. После записи Оже-спектра необходимо определить, каким именно химическим элементам соответствуют зарегистрированные максимумы спектра. Для такой идентификации используются справочники с таблицами энергий Оже-переходов и атласы эталонных Оже-спектров.

В процессе обработки и анализа Оже-спектров широко используются такие методы численного анализа экспериментальных данных, как вычитание фона (рис.3.13), фильтрация шума, дифференцирование спектра N(E) (см. рис. 3.14) сглаживание, усреднение, аппроксимация формы линии функцией Гаусса:

(3.5)

(рис.3.14а), а также разделение близко расположенных пиков. Программные средства для обработки Оже-спектров обычно включают основные методы численного анализа, часто используемые в спектроскопии, а также базы данных об энергиях и относительной интенсивности Оже-переходов.

Аппроксимация фона полиномом второго порядка

Спектр после вычитания фона

Исходный спектр

Рис.3.13. Пример первичной обработки Оже-спектра образца серебра при помощи программы Origin 6.1: вычитание фона.

При использовании функции Гаусса для описания линий в интегральных спектрах N(E) под энергией максимума E _m понимают положение максимума (значение параметра х ₀) подгоночной гауссианы. Ширину пика D Е оценивают как полную ширину гауссианы на уровне 1/2 максимума (FWHM – Full Width at Half Maximum) D Е = 2s. В качестве интенсивности линий берут амплитуду A или интегральную интенсивность I (площадь под гауссианой).
