Тема. Визначення витрати палива двигуна

Лабораторна робота № 2

Мета роботи: набуття навичок визначення витрати палива двигуна на моторному стенді

Лабораторні роботи проводяться у спеціалізованій лабораторії «Випробування двигунів внутрішнього згоряння».

Лабораторія “Випробування двигунів внутрішнього згоряння” розміщується у двох приміщеннях. В одному приміщенні знаходяться випробувальні стенди, а у другому – пульт дистанційного керування стендами, вимірювальна апаратура та робочі місця студентів.

Лабораторні роботи проводяться з використанням моторних стендів. Основою моторного стенда є випробувальний двигун внутрішнього згоряння та навантажувальний ґенератор, вали яких з’єднано між собою карданною передачею. За допомогою навантажувального ґенератора встановлюють задані навантажувальні режими роботи випробувальних двигунів.

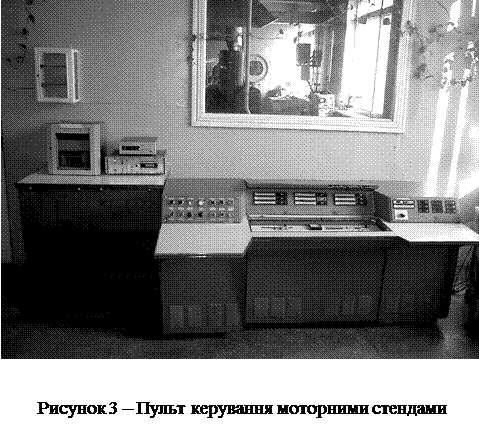

Фото стенду наведено на рисунку 2, а пульт керування – на рисунку 3.

На пульті, крім органів дистанційного керування стендом, розміщені прилади індикації показників режимів роботи двигунів та навантажувальних ґенераторів, прилади індикації вимірювальних параметрів для експериментального визначення показників випробувальних двигунів.

Для вимірювання частоти обертання вала двигуна використовується індукційний датчик імпульсів, які реєструються цифровим тахометром ТЦ-5.

Витрата палива вимірюється з використанням витратоміра оригінальної конструкції, сутність дії якого застосовується на вимірюванні об’ємної витрати палива за певний час.

Під час випробовувань фіксуються наступні параметри роботи двигуна:

· Частота обертання колінчастого валу n, хв^-1;

· Напруга електричного струму навантажувального генератора U, В;

· Сила току генератора під час навантаження I, А;

· Час вимірювання витрати палива, t, с;

· Об’єм витрати палива, G, мл.

Потужність навантаження двигуна визначається за певними електричними показниками без урахування втрат за формулою

, Вт.

Показниками витрати палива є годинна витрата () або питома витрата ().

Під час випробувань вимірюються об’ємні показники витрати палива, тому необхідно провести переведення їх у масові показники із врахуванням густини палива, яка залежить, у першу чергу, від температури навколишнього середовища. Однак, під час проведення лабораторної роботи визначаємо витрату палива у об’ємних одиницях, тобто у .

Результати випробувань занести у таблицю 1.

Таблиця 1 – Результати випробувань витрати палива

Показник	Режим випробувань
Частота обертання, хв^-1
Напруга, В
Сила струму, А
Потужність, Вт
Час вимірювань, с
Об’єм витрати палива, мл
Витрата палива,

Контрольні питання

1. Яка формула визначає закон Ома?

2. За якими формулами визначається електрична потужність?

3. За якою формулою корегується густина палива у залежності від температури навколишнього середовища?
