1.1. Аппарат линейной перспективы. Перспектива точки

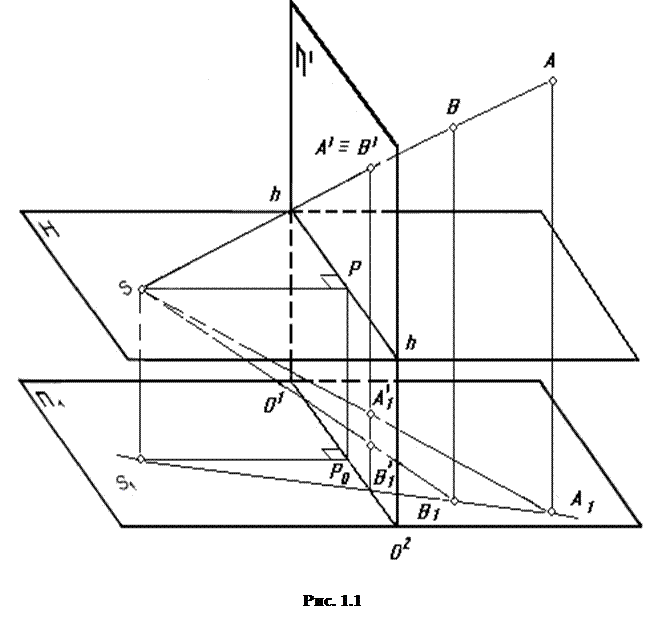

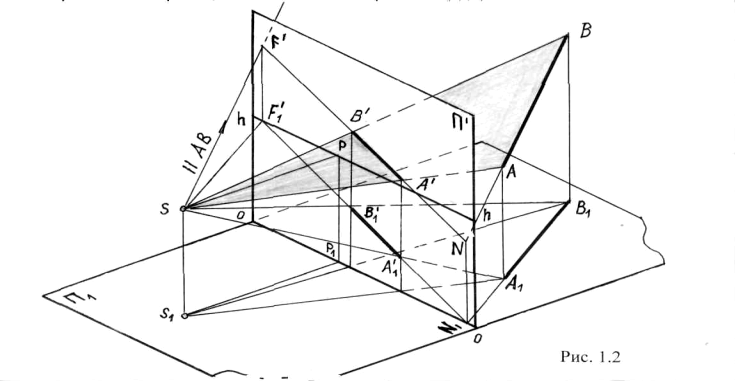

Для построения перспективы отрезка достаточно найти перспективу двух любых его точек (рис.1.2).

Рис. 1.2



При построении перспективы прямой часто используются характерные точки: начало прямой (точка пересечения прямой с картинной плоскостью) N и перспективу F бесконечно удаленной от картины точки прямой. Перспектива основания начала прямой лежит на основании картины, а перспектива основания бесконечно удаленной точки прямой на линии горизонта.

Плоское изображение перспективы прямой линии показано на рис. 1.3.

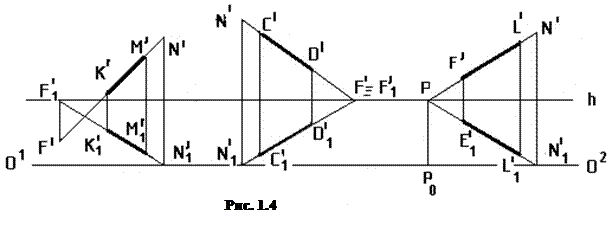

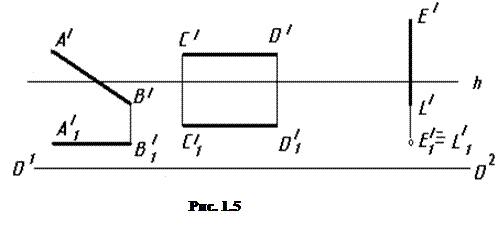

Прямые общего положения делятся на две группы: 1) восходящие прямые – это прямые, которые по мере удаления от картинной плоскости поднимаются вверх; 2) нисходящие прямые при удалении от картинной плоскости уходят вниз. Расположение прямой в пространстве можно установить по положению перспективы бесконечно удаленной точки прямой (F). Если точка F находится выше линии горизонта, то прямая восходящая (рис. 1.3). У нисходящей прямой (рис. 1.4) точка F ниже линии горизонта (отрезок КМ). У прямой, параллель­ной предметной плоскости (отрезок СD), перспектива бесконечно удаленной точки находит­ся на линии горизонта, а у прямой (EL), перпендикулярной картине – совпадает с главной точкой картины. На рис. 1.5 приведены перспективные изображения прямых частного положения: АВ || П¢; CD| | П', || П1; EL ^ П1.
