Перспектива прямой. Прямые частного положения – горизонтальные, вертикальные, параллельные и перпендикулярные к картинной плоскости наиболее часто ограничивают контуры объемных

Прямые частного положения – горизонтальные, вертикальные, параллельные и перпендикулярные к картинной плоскости наиболее часто ограничивают контуры объемных объектов, в частности, инженерных и архитектурных сооружений. Помимо этого они часто используются в качестве вспомогательных при определении перспективных изображений предметов сложном форм, например автомобиля. Вследствие всего выше сказанного остановимся особо на построении такого рода прямых.

1. Горизонтальная прямая - перспектива и вторичная проекция сходятся в одной точке на горизонте Рис. 1.

2. Прямая перпендикулярная к картинной плоскости – перспектива и вторичная проекция сходятся в главной точке картины Р, Рис. 2.

3. Горизонтальная прямая, направленная под углом 45^о к картине – перспектива и вторичная проекция сходятся в дистанционной точке D. Рис. 3.

Рис.1. Рис.2. Рис.3.

4. Прямая параллельная картине – перспектива параллельна самой прямой, а ее вторичная проекция – основанию картины. Взаимно параллельные прямые, параллельные картине, параллельны и в перспективе. Рис. 4.

5. Вертикальные прямые в перспективе также вертикальны, в вторичные проекции их – точки. Чем дальше о картинной плоскости расположен отрезок вертикальной прямой, тем он короче в перспективе. Рис. 5.

6. Прямые, параллельные горизонту или основанию картины, и в перспективе параллельны горизонту или основанию картины. Отрезки таких прямых в перспективе тем короче, чем дальше от картинной плоскости они расположены. Рис. 6.

7. Прямая принадлежащая предметной плоскости – перспектива и вторичная проекции совпадают. Рис. 7.

8. Прямая предметной плоскости, проходящая через точку стояния S – радиальная прямая, в перспективе перпендикуляра основанию картины. Рис. 8.

9. Прямая, проходящая через точку S – перспектива представляет собой точку, а вторичная проекция, согласно предыдущему пункту будет перпендикулярна к основанию картины. Рис. 9.

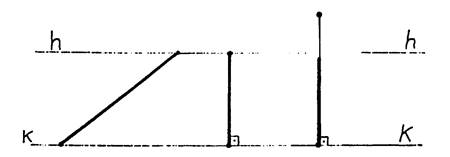

Рис. 4 Рис. 5. Рис. 6.

Рис. 7. Рис. 8. Рис. 9.
