Расчет внешнего теплообмена в рабочем пространстве печи
|
|
|
|
Режим нагрева заготовок
Расчет нагрева заготовок проводится в предположении:
· симметричного температурного поля в заготовке в зонах с двухсторонним обогревом;
· постоянной температуры газов в сварочной зоне.
Ширина рабочего пространства:
где n – число рядов заготовок
– расстояние между рядами заготовок или между торцами заготовок и боковыми стенками печи, м
l – длина заготовки, м
Средняя высота рабочего пространства печи принимаем:
в сварочной зоне: hсв = 2 м
в методической зоне: hмет = 1,5 м

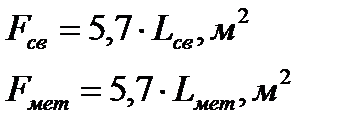

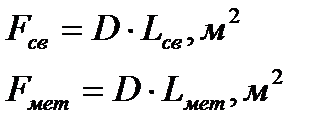

Площадь пода печи:
где Lсв, Lмет – соответственно длины сварочной и методической зон, м
Внутренняя поверхность стен и свода в сварочной и методической зонах

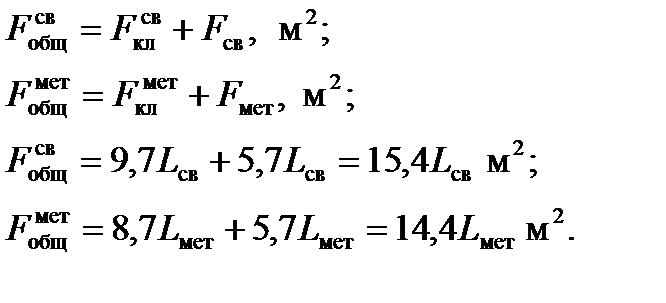

Суммарная поверхность кладки и металла, окружающих газовый объем

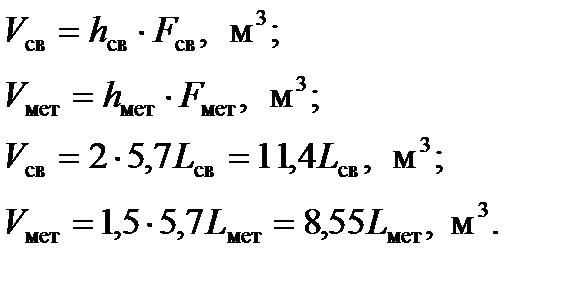

Объем заполняемого газом рабочего пространства в сварочной и методической зонах:

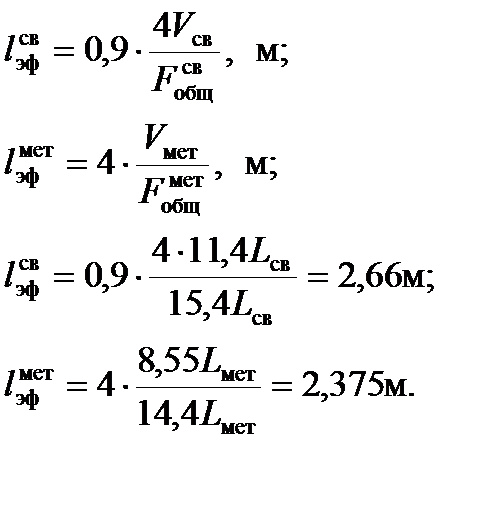

Средняя эффективная длина луча в сварочной и методической зонах:

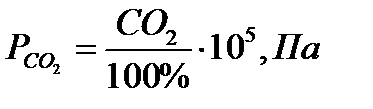

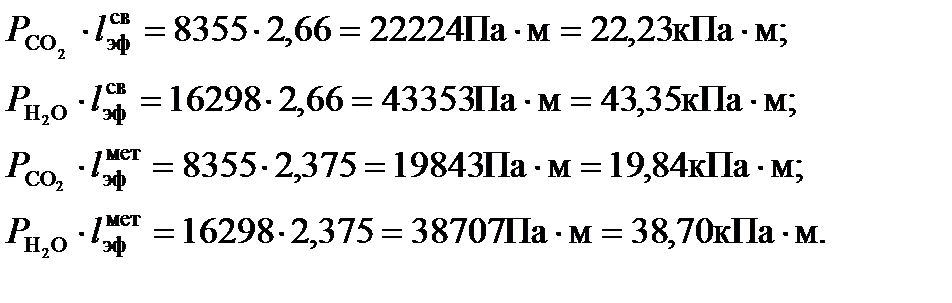

Парциальное давление газов:
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| ЧГУ КП 280102.000.000 ПЗ |
Степень черноты газов ε
и ε
в сварочной и методической зонах определяем по приложениям 5 и 6.
ε
= 0,12;
ε
= 0,14;
ε
= 0,12;
ε
= 0,14;
Температуру газов в сварочной зоне считаем постоянной, предварительно её можно принять на 50
выше температуры поверхности металла в конце нагрева.
Температура газов в сварочной зоне:
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| ЧГУ КП 280102.000.000 ПЗ |
где
температура уходящих газов (
).
Степень черноты газов продуктов сгорания для сварочной
и методической зоны
в сварочной и методической зоны
|
|
|
где
- поправочный коэффициент, учитывающий совместное действие CO2 и Н2О (определяем по приложению 7).

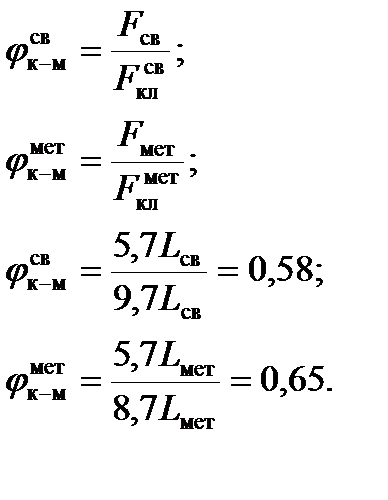

Угловой коэффициент излучения кладки на металл в сварочной и методической
зонах
Общая степень черноты системы газ-кладка-металл:
в сварочной зоне:
в методической зоне:
где степень черноты металла εм=0,8
Приведенный коэффициент излучения от газов и кладки металла:
, Вт/м2 ·К4
, Вт/м2 ·К4
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| ЧГУ КП 280102.000.000 ПЗ |
Среднее значение приведенного коэффициента излучения:
, Вт/м2 ·К4
|
|
|
|
|
Дата добавления: 2015-05-26; Просмотров: 741; Нарушение авторских прав?; Мы поможем в написании вашей работы!
