ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ЧАСТЬ 1. УГОЛКИ РАВНОПОЛОЧНЫЕ. РАЗМЕРЫ
(ИСО 657-1-89)

Эта часть ИСО 657 включает размеры горячекатаных равнополочных уголков.

2 Настоящий стандарт содержит условия данной части ИСО 657. По состоянию на время публикации данное издание являлось действующим.

Все стандарты пересматриваются, поэтому необходимо использовать стандарты наиболее позднего издания.

Страны-члены МЭК и ИСО должны обеспечиваться действующими международными стандартами.

ИСО 657-5-76. Горячекатаные стальные профили, часть 5. Равнополочные и неравнополочные уголки, предельные отклонения в метрической и дюймовой сериях.

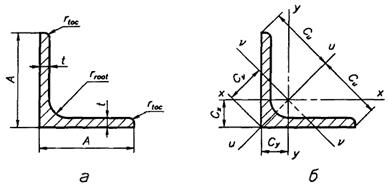

3.1 Предпочтительные размеры выделены полужирным шрифтом.

3.2 Радиусы внутреннего закругления даны для информации и приведены в таблице А.1.

3.3 Радиус закругления полок не определен, но при необходимости может быть рассчитан.

Масса, площадь поперечного сечения и справочные значения величин равнополочных уголков приведены для информации в таблице A.1 и рассчитаны при условии, что радиус закругления полок имеет 1/2 значения радиуса внутреннего закругления.

Допускаемые отклонения на размеры приведены в таблице Б.1 приложения Б.

Таблица А.1

Размер	Масса кг/м	S, см^2	Величины	Расстояние от центра тяжести	Справочные значения величин для осей
х-х=у-у	u-u	v-v
А, мм	t, мм	rroot, мм	Cx=Cy, см	Cu, см	Cv, см	Ix=Iy, см^4	rx=ry, см^3	Zx=Zy, см	Iu, см^4	ru, см	Iv, см^4	rv, см	Zv, см^3
20´20´3	0,88	1,12			3,5	0,598	1,41	0,846	0,392	0,590	0,279	0,618	0,742	0,165	0,383	0,195
25´25´3	1,12	1,42			3,5	0,723	1,77	1,02	0,803	0,751	0,452	1,27	0,945	0,334	0,484	0,326
25´25´4	1,45	1,85			3,5	0,762	1,77	1,08	1,02	0,741	0,586	1,61	0,931	0,430	0,482	0,399
30´30´3	1,36	1,74				0,835	2,12	1,18	1,40	0,899	0,649	2,22	1,13	0,585	0,581	0,496
30´30´4	1,78	2,27				0,878	2,12	1,24	1,80	0,892	0,850	2,85	1,12	0,754	0,577	0,607
35´35´4	2,09	2,67				1,00	2,47	1,42	2,95	1,05	1,18	4,68	1,32	1,23	0,678	0,865
35´35´5	2,57	3,28				1,04	2,47	1,48	3,56	1,04	1,45	5,64	1,31	1,49	0,675	1,01
40´40´3	1,84	2,35				1,07	2,83	1,52	3,45	1,21	1,18	5,45	1,52	1,44	0,783	0,949
40´40´4	2,42	3,08				1,12	2,83	1,58	4,47	1,21	1,55	7,09	1,52	1,86	0,777	1,17
40´40´5	2,97	3,79				1,16	2,83	1,64	5,43	1,20	1,91	8,60	1,51	2,26	0,773	1,38
45´45´4	2,74	3,49				1,23	3,18	1,75	6,43	1,36	1,97	10,2	1,71	2,68	0,876	1,53
45´45´5	3,38	4,30				1,28	3,18	1,81	7,84	1,35	2,43	12,4	1,70	3,26	0,871	1,80
50´50´4	3,06	3,89				1,36	3,54	1,92	8,97	1,52	2,46	14,2	1,91	3,73	0,979	1,94
50´50´5	3,77	4,80				1,40	3,54	1,99	11,0	1,51	3,05	17,4	1,90	4,55	0,973	2,29
50´50´6	4,47	5,69				1,45	3,54	2,04	12,8	1,50	3,61	20,3	1,89	5,34	0,968	2,61
60´60´5	4,57	5,82				1,64	4,24	2,32	19,4	1,82	4,45	30,7	2,30	8,03	1,17	3,46
60´60´6	5,42	6,91				1,69	4,24	2,39	22,8	1,82	5,29	36,1	2,29	9,44	1,17	3,96
60´60´8	7,09	9,03				1,77	4,24	2,50	29,2	1,80	6,89	46,1	2,26	12,2	1,16	4,86
65´65´6	5,91	7,53				1,80	4,60	2,55	29,2	1,97	6,21	46,3	2,48	12,1	1,27	4,74
65´65´8	7,73	9,85				1,89	4,60	2,67	37,5	1,95	8,13	59,4	2,46	15,6	1,26	5,84
70´70´6	6,38	8,13				1,93	4,95	2,73	36,9	2,13	7,27	58,5	2,68	15,3	1,37	5,60
70´70´7	7,38	9,40				1,97	4,95	2,79	42,3	2,12	8,41	67,1	2,67	17,5	1,36	6,28
75´75´6	6,85	8,73				2,05	5,30	2,90	45,8	2,29	8,41	72,7	2,89	18,9	1,47	6,53
75´75´8	8,99	11,4				2,14	5,30	3,02	59,1	2,27	11,0	93,8	2,86	24,5	1,46	8,09
80´80´6	7,34	9,35				2,17	5,66	3,07	55,8	2,44	9,57	88,5	3,08	23,1	1,57	7,55
80´80´8	9,63	12,3				2,26	5,66	3,19	72,2	2,43			3,06	29,9	1,56	9,37
80´80´10	11,9	15,1				2,34	5,66	3,30	87,5	2,41	15,4		3,03	36,4	1,55	11,0
90´90´7	9,61	12,2				2,45	6,36	3,47	92,5	2,75	14,1		3,46	38,3	1,77	11,0
90´90´8	10,9	13,9				2,50	6,36	3,53		2,74	16,1		3,45	43,1	1,76	12,2
90´90´9	12,2	15,5				2,54	6,36	3,59		2,73	17,9		3,44	47,9	1,76	13,3
90´90´10	15,0	17,1				2,58	6,36	3,65		2,72	19,8		3,42	52,6	1,75	14,4
100´100´8	12,2	15,5				2,74	7,07	3,87		3,06	19,9		3,85	59,9	1,96	15,5
100´100´10	15,0	19,2				2,82	7,07	3,99		3,04	24,6		3,83	73,0	1,95	18,3
100´100´12	17,8	22,7				2,90	7,07	4,11		3,02	29,1		3,80	85,7	1,94	20,9
120´120´8	14,7	18,7				3,23	8,49	4,56		3,69	29,1		4,65		2,37	23,1
120´120´10	18,2	23,2				3,31	8,49	4,69		3,67	36,0		4,63		2,36	27,5
120´120´12	21,6	27,5				3,40	8,49	4,80		3,65	42,7		4,60		2,35	31,6
125´125´8	15,3	19,5				3,35	8,84	4,74		3,85	31,7		4,85		2,47	25,3
125´125´10	19,0	24,2				3,44	8,84	4,86		3,84	39,3		4,83		2,46	30,1
125´125´12	22,6	28,7				3,52	8,84	4,98		3,81	46,6		4,81		2,45	34,6
150´150´10	23,0	29,3				4,03	10,6	5,71		4,62	56,9		5,82		2,97	45,1
150´150´12	27,3	34,8				4,12	10,6	5,83		4,60	67,7		5,80		2,95	52,0
150´150´15	33,8	43,0				4,25	10,6	6,01		4,57	83,5		5,76		2,93	61,6
180´180´15	40,9	52,1				4,98	12,7	7,05		5,52			6,96		3,54	92,7
180´180´18	48,6	61,9				5,10	17,7	7,22		5,49			6,92		3,52
200´200´16	48,5	61,8				5,52	14,1	7,81		6,16			7,76		3,94
200´200´20	59,9	76,3				5,68	14,1	8,04		6,11			7,70		3,92
200´200´24	71,1	90,6				5,84	14,1	8,26		6,06			7,64		3,90
250´250´28						7,24	17,7	10,2		7,62			9,61		4,89
250´250´35						7,50	17,7	10,6		7,54			9,48		4,87

Примечания

1 Страны-члены ИСО могут включать в национальные стандарты требуемые им размеры уголков.

Из приведенного в таблице сортамента на равнополочные уголки в национальный стандарт могут быть включены те размеры уголков, которые обеспечиваются на прокатных станах.

2 Площадь поперечного сечения вычисляют по формуле

,

где S - площадь поперечного сечения, см²;

t - толщина, мм;

r_root - радиус внутреннего закругления, мм;

r_toс - радиус закругления полок, мм;

А - ширина полки, мм.

3 При вычислении массы 1 м плотность стали принята 7,85 кг/дм³.

ПРИЛОЖЕНИЕ Б

(рекомендуемое)
