Оформление приложений

Оформление таблиц

Оформление иллюстраций

Иллюстрации в учебном проекте могут быть выполнены от ру­ки, с помощью ксерокса или же любым другим способом, позво­ляющим сделать четкое изображение. Они должны соответство­вать требованиям стандартов ЕСКД и СПДС. Располагать их сле­дует возможно ближе к ссылкам на них в тексте или же в конце его.

Рекомендуется сквозная нумерация иллюстраций арабскими цифрами. В дипломных проектах допускается нумеровать иллю­страции в пределах раздела.

Иллюстрации в приложении нумеруются в пределах приложе­ния. Номер состоит из обозначения приложения и номера рисунка в этом приложении, разделенных точкой, например, «Рисунок Б.2» (см. приложение Б).

При ссылках на иллюстрации следует писать: «...в соответст­вии с рисунком 1» при сквозной нумерации и «...показана на ри­сунке 1.1» при нумерации в пределах раздела.

Иллюстрации могут иметь наименование и поясняющий текст, который располагается под рисунком, а слово «Рисунок» и на­именование после поясняющего текста.

Пример

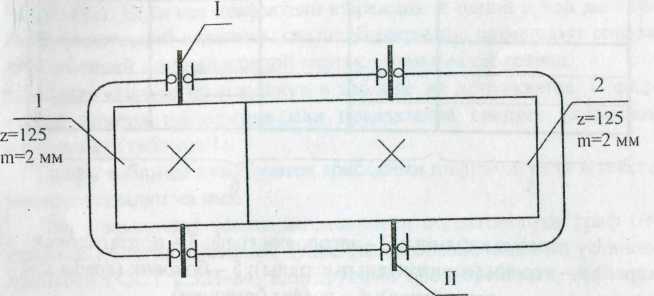

1,2- колеса зубчатые; I - входной (быстроходный) вал редук­тора; II - выходной (тихоходный) вал редуктора

Рисунок 1 - Кинематическая схема одноступенчатого редуктора

Для наглядности и сравнения показателей (как правило, циф­ровых) применяют таблицы.

Таблица может иметь заголовок, который пишется с пропис­ной буквы и помещается над ней.

Слева, справа и снизу таблица ограничивается линиями.

В общем случае таблица оформляется в соответствии с рисун­ком 2.

Нумерация таблиц сквозная арабскими цифрами или же в пре­делах раздела, если выполняется дипломный проект. В приложе­нии таблицы нумеруются самостоятельно, как и иллюстрации, например, таблица Б. 1.

1 - головка таблицы; 2 - заголовки граф; 3 - подзаголовки граф;

4 - строки (горизонтальные ряды); 5 - боковик (графа для заголовков); 6 - графы (колонки)

Рисунок 2 – Пример оформления таблицы

Заголовки граф и строк таблицы пишутся в единственном чис­ле с прописной буквы, а подзаголовки граф - со строчной бук­вы, если они составляют одно предложение с заголовком, или с прописной буквы, если они грамматически самостоятельны. В конце заголовков и подзаголовков точки не ставятся.

Диагональное деление головки таблицы не допускается.

Высота строк таблицы должна быть не менее 8 мм.

Допускается помещать таблицу вдоль длинной стороны листа.

Если формат страницы недостаточен, таблицу делят на части, помещая одну часть под другой, рядом или на другой странице. При этом допускается головку и боковик заменять соответствен­но номером граф и строк, которые нумеруются арабскими циф­рами. Рекомендуется части таблицы разделять двойной линией или линией толщиной 2S, если части таблицы размещаются рядом.

При переносе таблицы на другую страницу первая ее часть снизу линией не ограничивается.

Над первой частью таблицы пишутся слово «Таблица» и заго­ловок, а над остальными частями слева - слова «Продолжение таб­лицы...» с указанием ее номера (приложение А).

Параметры, данные в графах таблицы и выраженные в различ­ных единицах физических величин, указывают в заголовке каж­дой графы. Если все показатели выражены в одной и той же еди­нице физической величины, то ее обозначение размещают справа над таблицей или над каждой частью, если она разделена.

Графа «Номер по порядку» в таблице не допускается. Поряд­ковые номера параметров или показателей следует указывать в боковике (таблица 1).

Графы таблицы нумеруются арабскими цифрами, если в тексте имеются ссылки на них.

Для сокращения текста заголовков и подзаголовков граф от­дельные понятия заменяют буквенными обозначениями, установ­ленными ГОСТ 2.321-84, или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например: t -температура, V - объем. Показатели с одним и тем же буквенным обозначением группируются в порядке возрастания индексов.

Необходимо соблюдать порядок записи элементов заголовка графы (строки):

1) наименование показателя;

2) обозначение показателя;

3) обозначение его единицы измерения;

4) указание об ограничении («более», «не более», «менее», «не менее» и др.).

Пример такой записи приведен в таблице 1.

Таблица 1 – Технологические режимы приготовления закваски, опары и теста

Технологические параметры	Закваска	Опара	Тесто
1. Влажность Wc, %, не более	85-87	48-52
2. Температура начальная tн, ^0С	31-33	25-29	25-31
3. Кислотность конечная Кт.э, рН	9-12	9-11	6-10
4. Продолжительность брожения мин, не менее		210-215	69-91

При необходимости допускается обозначение физической ве­личины выносить в отдельную строку (графу).

Числовые значения, одинаковые для нескольких строк, допус­кается указывать один раз.

Если в строке одной и той же графы приведено одиночное сло­во, которое затем повторяется, то его заменяют кавычками. Если текст состоит из двух и более слов, при первом повторении его за­меняют словами «То же», а далее - закрывающими кавычками (»). Аналогично поступают с повторяющейся частью фразы.

Не допускается заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозна­чение марок материалов и типоразмеров изделий, обозначения нормативных документов и единицы физических величин.

При отсутствии данных следует ставить прочерк (тире).

Интервалы чисел оформляются следующим образом:

- в интервале, охватывающем все числа ряда, их следует запи­сывать: «От... до... включ.», «Св.... до... включ.»;

- в интервале, охватывающем числа ряда между крайними чис­лами, допускается ставить тире (см. таблицу 1).

Числовые значения показателей проставляют на уровне по­следней строки наименования показателя в соответствии с табли­цей 1. Значение показателя, приведенное в виде текста, записы­вают на уровне первой строки.

Если в графе цифровые значения относятся к одному показа­телю, разряды чисел должны располагаться один под другим, ес­ли к различным показателям - по центру.

На все таблицы в тексте нужно делать ссылки, например: «...в таблице 2...», «...в таблице 1.3...».

Иллюстративный материал, таблицы большого формата, рас­четы, описания алгоритмов и программ задач, решаемых на ЭВМ, предпочтительнее помещать в приложениях.

Приложения являются продолжением пояснительной записки и оформляются с основной надписью последующих листов (15x185 мм) и имеют общую с остальной частью записки нумера­цию страниц.

Они, как правило, выполняются на листах формата А4. Допус­каются приложения на листах формата A3, А4хЗ, А4х4, А2 и А1.

Все приложения перечисляются в содержании с указанием их номеров и заголовков. Приложения располагаются в порядке ссылок на них в тексте записки.

Каждое приложение начинается с новой страницы с указанием наверху страницы слова «ПРИЛОЖЕНИЕ» и его обозначения, ниже помещается заголовок, который записывается симметрично относительно текста с прописной буквы.

Приложения обозначают заглавными буквами русского алфа­вита за исключением букв Ё, 3, И, О, Ч, Ъ. Ы, Ь.

Если в тексте только одна формула, одна таблица, или одно приложение, они обозначаются соответственно: формула (1), «Таблица 1», «ПРИЛОЖЕНИЕ А».
