Строевая по шпангоутам

Строевая по шпангоутам - это кривая, которая показывает изменениеплощадей погруженных частей шпангоутов по длине судна. Строят ее сле­дующим образом (рис. 5):

1) на оси Ох отмечают точки, характеризующие в определенном масштабе положение шпангоутов;

2) из этих точек восстанавливают перпендикуляры к оси Ох и на них откладывают заранее вычисленные площади шпангоутов Ω_i;

3) концы перпендикуляров соединяют плавной линией.

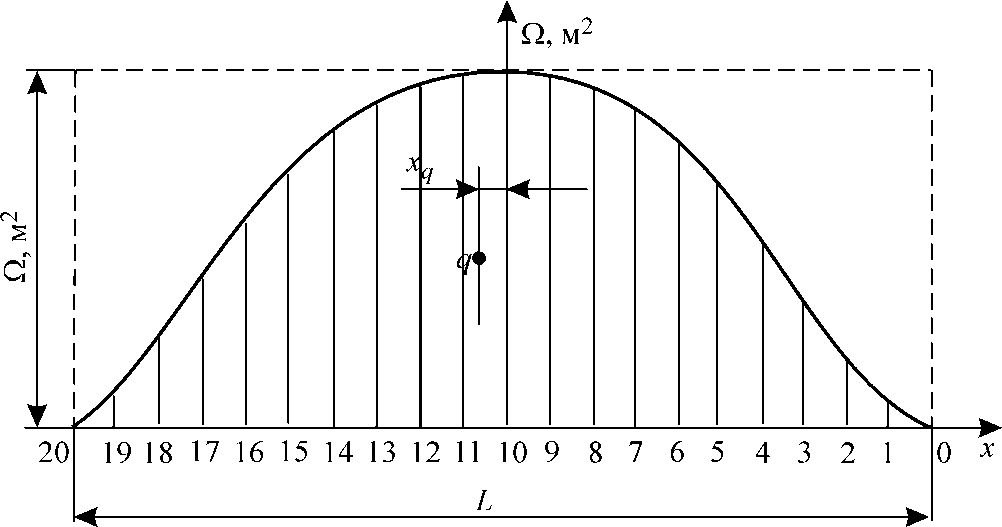

Рис. 5. Строевая по шпангоутам.

Строевая по шпангоутам характеризует распределение объемного водоизмещения по длине судна, что очень важно знать в процессе проектирования.

Свойства строевой по шпангоутам:

1. Площадь Q, которая ограничена сверху кривой, а снизу осью абсцисс, представляет в некотором масштабе объемное водоизмещение V.

Действительно,

.(24)

2. Коэффициент полноты площади строевой по шпангоутам равен коэф-фициенту продольной полноты судна. Из рис. 5. следует, что

, (25)

где Ω_м — площадь мидель - шпангоута.

3. Абсцисса центра тяжести площади строевой по шпангоутам x_q представ­ляет собой в масштабе длин абсциссу ЦВ судна х_с. Статический мо­мент площади Q равен

.

Тогда

. (26)
