Теоретическая часть. Лабораторная работа 5. Амплитудная модуляция

Лабораторная работа 5. Амплитудная модуляция

Вопрос 6

Вопрос 5

Вопрос 3

Каковы две причины того, что выход равняется 0V как было прогнозировано теоритически?

Следующая процедура может быть использована для регулирования модулей сумматора и фазовращателя для того, чтобы конфигурация имела нулевой выход. То есть, выход равен 0 вольт.

25. Используя клавиши стрелок и ТАВ для варьирования мягкого переключателя регулирования фазы модуля фазовращателя немного вправо и влево, понаблюдайте эффект на выходе модуля сумматора.

26. Используя клавиатуру для произведения необходимых изменений мягкому переключателю регулирования фазы модуля фазовращателя для получения выходного вольтажа от модуля сумматора.

Что может быть сказано о фазном сдвиге между сигналами на двух входах модуля сумматора сейчас?

27. Используя клавиатуру для варьирования мягкого переключателя g модуля сумматора вправо и влево, понаблюдайте эффект на выходе модуля сумматора.

28. Используя клавиатуру для произведения необходимых точных изменений на мягкого переключателя g модуля сумматора для получения самого маленького выходного вольтажа.

Что может быть сказано об усилении двух входов модуля сумматора сейчас?

Вы, возможно, обнаружите, что не сможете полностью обнулить выход модуля сумматора. К сожалению, реальные системы неидеальны и не ведут себя точно по теории. Поэтому очень важно учиться распознавать эти ограничения, понимать источники и рассчитывать их при необходимости.

ü Попросите вашего инструктора проверить вашу работу до завершения.

В системах телекоммуникаций, использующих амплитудную модуляцию, речь и музыка представляются электрическим сигналом, получаемым с помощью микрофона. Этот электрический сигнал называется информационным колебанием или сообщением. Затем с помощью информационного колебания осуществляется изменение амплитуды несущего сигнала – синусоиды, гораздо большей частоты, чем у сообщения.

На рисунке внизу показаны все три сигнала: информационный (message), несущая (unmodulatedcarrier) и амплитудно-модулированный сигнал (AMsignal). Следует заметить, что амплитуда АМ сигнала изменяется в пределах амплитуды несущего колебания.

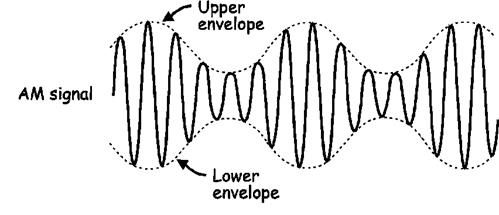

На следующем рисунке точечками обозначены огибающие линии АМ сигнала. Верхняя огибающая в точности повторяет информационное колебание, нижняя также повторяет сообщение, но в инвертированном виде.

В теории связи математическая модель АМ сигнала имеет вид:

АМ = (Постоянное напряжение + сообщение) *несущее колебание

Когда сообщение представлено простой синусоидой, как на рисунке 1, АМ сигнал состоит из трех синусоид:

· Одна синусоида с частотой несущего колебания;

· одна – с частотой, равной разности частот несущего и информационного колебаний;

· одна – с частотой, равной сумме частот несущего и информационного колебаний.

Другими словами, для каждой синусоидальной составляющей информационного сигнала, АМ сигнал содержит две – одну ниже и одну выше частоты несущей. Звуковые сигналы состоят из тысяч синусоид, и для каждой из них в АМ сигнале есть пара синусоид около несущей. Эти две группы синусоидальных составляющих называются боковыми полосами – нижней и верхней.

Стоит отметить, что АМ сигнал не содержит никаких составляющих с частотой, равной частоте сообщения.
