Подъем нижних частот из недостатка становится достоинством

Полезный компромисс

Суперкардиоидный микрофон

Сменные капсюли

Существует и другая возможность: сделать сменные капсюли, ко­торые подходили бы к одному и тому же корпусу. Капсюли обес­печивают характеристики направленности в виде круга и в виде «восьмерки». Каждый из капсюлей можно делать с одной мембра­ной и только в кардиоидном нужно иметь акустический лабиринт. В конденсаторные микрофоны помещают также переменный фильтр для среза низких частот и радиофильтр для устранения помех от радиосигналов, которые очень легко наводятся на входе первого каскада усиления.

Микрофоны с круговой диаграммой направленности и двунаправ­ленные микрофоны дают разные возможности. Эти микрофоны были скомбинированы для получения кардиоиды, а затем был раз­работан конденсаторный микрофон с переключаемыми девятью характеристиками направленности. Звукотехники вскоре открыли особые качества характеристик, расположенных между кардиои­дой и «восьмеркой»; это семейство характеристик направленности стали называть суперкардиоидами, или гиперкардиоидами.

Мы уже знаем, что с помощью направленного микрофона можно выделять один или несколько источников звука, исключая осталь­ные, что такие микрофоны меньше воспринимают отзвуки студии и поэтому их можно использовать дальше от источника, давая таким образом «общий план» протяженного источника звука, более рав­номерно охватывая его. Микрофоны с характеристикой направ­ленности в форме «восьмерки» обладают отличными свойствами в том, что касается остроты характеристики направленности, одна­ко размеры заднего лепестка можно считать недостатком, если толь­ко он не принимает одновременно какой-либо другой источник звука: задний лепесток может принимать ненужный отзвук помеще­ния или же звук от посторонних источников. В этих условиях, когда требуется достаточно острая диаграмма направленности, характер­ная для двунаправленных микрофонов, но не нужен полный сигнал с задней стороны микрофона, характеристика направленности в виде суперкардиоиды и представляет собой желаемый компромисс. Это особенно важно для выделения инструментов при многомикро­фонной записи музыки или при записи отдельных источников звука в сравнительно гулкой акустической обстановке. Именно для та­ких целей и были разработаны микрофоны с неизменяемой харак­теристикой направленности в виде суперкардиоиды.

Следует отметить, что подъем нижних частот, возникающий при работе в ближней зоне, можно превратить в достоинство: напри­мер, в случае суперкардиоидной модели с двумя ленточными

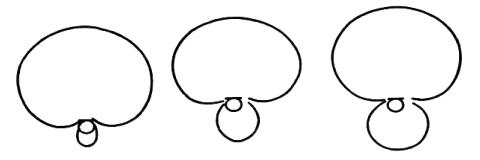

Суперкардиоида. Три промежуточные стадии между кардиоидой и «восьмер­кой»— все более обостряющаяся характеристика направленности, задний лепесток которой последовательно увеличивается.

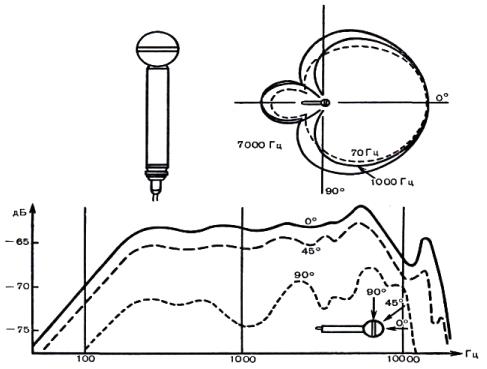

Суперкардиоидный микрофон с двумя ленточными мембранами. Длина кор­пуса — 15 см. Обратите внимание, что осевая частотная характеристика быстро спадает ниже 200 Гц, Это компенсирует подъем нижних частот при работе в ближ­ней зоне микрофона. Однако такие микрофоны не применяют в тех случаях, когда важно правильно передать низкочастотную часть спектра; зато они нужны в много­канальной звукозаписи, где требуются микрофоны, плохо воспринимающие низко­частотное излучение посторонних источников звука.

мембранами, у которой частотная характеристика начинает спадать ниже 200 Гц, При работе источника в ближней зоне можно расши­рить диапазон частот, принимаемых микрофоном, примерно на пол-октавы вниз, тогда как для дальних источников (и для отзву­ков помещения) микрофон по-прежнему создает спад нижних час­тот, т. е. как раз в той части спектра, которая труднее всего под­дается акустическому управлению. Спад на нижних частотах в данном микрофоне также успешно решает проблему ухудшения частотной характеристики, что часто сказывается на передаче низких частот в направленных микрофонах.

В неблагоприятных акустических условиях (в помещениях небольшого объема или слишком гулких) некоторые недорогие модели суперкардиоидных микрофонов обеспечивают довольно высокое качество звукопередачи, и потому их можно рекомендовать опытным любителям звукозаписи.

С другой стороны, суперкардиоидные микрофоны широко ис­пользуют при записи высококачественных стереофонических фо­нограмм — баланс звуковой картины производят с помощью спа­ренных микрофонов, известных как «скрещенные суперкардио­иды». В такой стереопаре применяют два микрофона с переключае­мой характеристикой направленности, акустические оси которых расположены под углом 120° одна относительно другой.
