Краткая технология производства чугуна
Лекция1. 1. Состав комплекса сооружений доменного цеха Оборудование доменных цехов Доменный цех в своем составе имеет (рис. 1.1 и 1.2): - доменные печи для получения жидкого передельного чугуна; - отделение приемных бункеров; - систему подачи шихты шихты к загрузочному устройству печи; - литейный двор; - воздухонагреватели с воздухопроводами; - систему газоочистки; - отделение разливки чугуна; - склад холодного чугуна; - системы при доменной грануляции шлака; - отделения для ремонта чугуновозных ковшей и воздуходувную станцию. Рис. 1.1 Комплекс сооружений доменного цеха

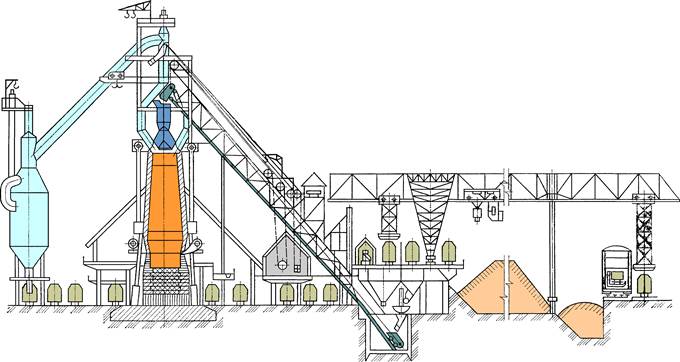

Рис.1.2 Доменный цех (разрез).

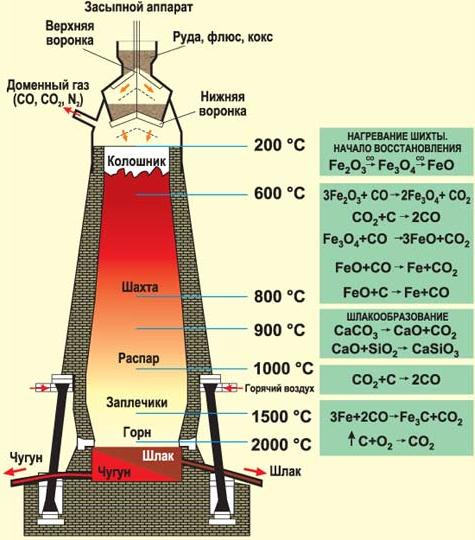

Для получения чугуна в агловозах и вагонах на бункерную эстакаду поступают шихтовые материалы (агломерат, окатыши, кокс, и другие добавки), которые после отсева мелочи агломерата и кокса и последующего дозирования компонентов шихты скиповым или конвейерным подъемником подают в загрузочное устройство печи (рис. 1.3). Для протекания процесса получения чугуна в горн печи подают нагретый кислород (воздух) до температуры 1300°С, который встречаясь с коксом образует восстановительный газ – окись углерода (СО) с температурой свыше 1500°С. Окись углерода отнимает кислород у оксидов железа (Fe3O4, Fe2O3 и FeO) агломерата и окатышей восстанавливая их до чистого железа Fe. Рис. 1.3 Доменная печь. В дальнейшем железо науглероживается, образуя при температуре свыше 1200°С жидкий чугун, состоящий из цементита Fe3C, феррита Fe и графита С, с общим содержанием углерода 2,5..4,2%. Аналогичные процессы протекают с примесями пустой породы (марганец, кремний, фосфор, сера и другие), приводящие к образованию шлака. В нижней части горна после накопления порции чугуна и шлака её систематически выпускают через лётку чугуна: чугун в чугуновозы, а шлак в шлаковозы или в отделение грануляции.
До 96% потребляют конвертера сталеплавильных цехов, а остальное отправляют в отделение разливки чугуна для получения чушек для последующего использования их в производстве литых деталей. В результате протекания окислительно-восстановительных процессов в печи образуется колошниковый газ, содержащий до 35% СО, 8% СО2, 2% H2, 55% N2 и использующийся для нагрева заготовок в методических печах, воздуха в воздухонагревателях и в других целях.
