Указания по заполнению спецификации и групповой спецификации. Размеры в скобках указаны для рамок типовой проектной документации

ГРАФ К НЕЙ И РАЗМЕРНЫХ РАМОК НА ЛИСТАХ

РАСПОЛОЖЕНИЕ ОСНОВНОЙ НАДПИСИ, ДОПОЛНИТЕЛЬНЫХ

Размеры в скобках указаны для рамок типовой проектной документации.

ПРИЛОЖЕНИЕ Ж

Обязательное

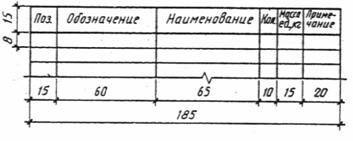

Форма 7 - СПЕЦИФИКАЦИЯ

Форма 8 - ГРУППОВАЯ СПЕЦИФИКАЦИЯ

В спецификациях указывают:

а) в графе "Поз." — позиции (марки) элементов конструкций, установок;

б) в графе "Обозначение" — обозначение основных документов на записываемые в спецификацию элементы конструк­ций, оборудование и изделия или стандартов (технических условий) на них;

в) в графе "Наименование" — наименования элементов конструкций, оборудования и изделий и их марки.

Допускается на группу одноименных элементов указывать наименование один раз и подчеркивать;

г) в графе "Кол." формы 7 — количество элементов. В графе “Кол…” формы 8 вместо многоточия записывают “по схеме”, “на этаж” и т.п., а ниже – порядковые номера схем расположения или этажей;

д) в графе "Масса, ед. кг" — массу в килограммах. Допускается приводить массу в тоннах, но с указанием единицы измерения;

е) в графе "Примечание" — дополнительные сведения, например, единицу измерения массы.

ПРИЛОЖЕНИЕ И

Обязательное

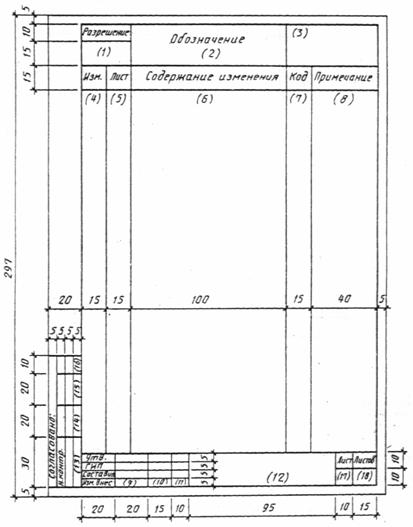

Форма 9 - РАЗРЕШЕНИЕ НА ВНЕСЕНИЕ ИЗМЕНЕНИЙ
