Маркировка (обозначение) диодов

В обозначении диода используют буквы и цифры:

Г (или 1) – германиевый диод; К (или 2) – кремниевый диод.

Дальше идут цифры:101-399 –выпрямительные диоды; 401-499 – универсальные диоды.

Рис 1-6 Внешний вид полупроводниковых диодов

Транзисторы

Транзистор представляет собой трехслойный полупроводниковый прибор со слоями чередующегося типа проводимости {глава 1.2}. Существуют транзисторы типа pnp и npn.

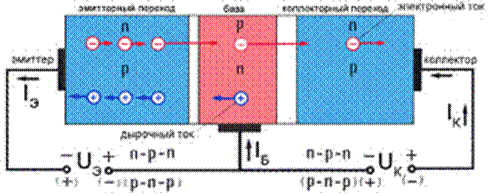

Рис.1-13 Структура транзистора

Эмиттер – p-полупроводник с большим количеством примесей.

База – n-полупроводник с малым количеством примесей. Слой базы очень тонкий,порядка 1 мкм.

Коллектор – p полупроводник со средним количеством примесей. Переход эмиттер-база называется эмиттерным переходом, переход база-коллектор – коллекторным переходом.

Наиболее часто транзистор включается так,что эмиттерный переход включен в прямом направлении, а коллекторный - в обратном.

При включении транзистора из эмиттера в базу инжектируется большое количество дырок, которые путем диффузии распространяются в базе, доходят до коллекторного перехода и втягиваются им, образуя большой коллекторный ток. I_к-≈I_э, но I_к- < I_э. Поведение транзистора описывается 2-я уравнениями:

I_э = I_б + I_к и I_к = αI_э +I_к0, где α – коэффициент передачи тока транзистора, включенного по схеме с общей базой (ОБ). α=0,9 – 0,995.

Рис.1-14 Условные обозначения транзисторов

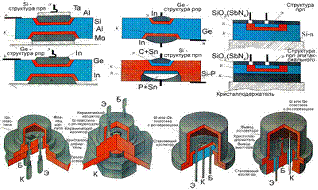

Рис.1-15 Внешний вид транзисторов различной мощности
