Опори і опорні реакції

Як правило, балки мають ті чи інші опорні конструкції – опори. Конструктивні форми опор дуже різноманітні. Для розрахунку їх схематизують у вигляді трьох основних типів опор (Рис.2):

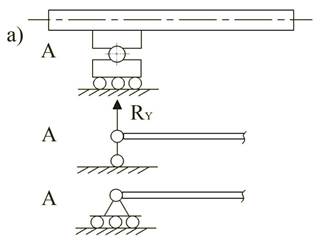

· шарнірно-рухома опора, в якій може виникати тільки одна складова реакція – R_y, що направлена перпендикулярно напряму рухомості (Рис.2.а);

· шарнірно-нерухома опора, в якій можуть виникати дві складові – вертикальна R_y і горизонтальнаR_x (Рис.2.б);

· жорстке защемлення (затиснення), де можуть бути дві складові реакції – вертикальна R_y, горизонтальна R_x і реактивний момент Mc (Рис. 2.в).

Всі реакції і момент вважається прикладеними в центрі ваги опорного перерізу. Балка називається простою (одно прольотною, двохопорною) якщо вона має закріплення в двох точках у вигляді рухомого та нерухомого шарніру.

Консоллю називається балка, яка защемлена однім кінцем і не має інших опор, або частина балки, що звисає за опори.

Рис. 2 – Опори балок.
