Экспериментальная часть

Общие сведения

Операционный дифференциальный усилитель

Дифференциальный усилитель (рис. 8.4.1) представляет собой элемент вычитания с усилением. Оба входных напряжения усиливаются с одним и тем же коэффициентом усиления. Ослабление синфазного сигнала удовлетворительно, только когда коэффициенты усиления по обоим входам одинаковы, т.е. R_ВХ1 = R_ВХ2 = R_ВХ и R_ОС1 = R_ОС2 = R_ОС .

Рис. 8.4.1.

Тогда

U_ВЫХ = (U_ВХ2 - U_ВХ1)· R_ОС / R_ВХ.

Ослабление синфазного сигнала ухудшается при увеличении коэффициента усиления R_ОС / R_ВХ.

Операционные дифференциальные усилители применяются, например, как измерительные усилители.

Задание

Изучить экспериментально ослабление синфазного сигнала дифференциального усилителя.

Соберите цепь, схема которой приведена на рис. 8.4.2. С помощью потенциометра R₇ установите входные напряжения U_ВХ1 и U_ВХ2 согласно таблице 8.4.1 и измерьте соответствующие значения выходного напряжения U_ВЫХ. Занесите их в таблицу и постройте на графике (рис. 8.4.3) зависимость выходного напряжения от входных напряжений U_ВХ1 и U_ВХ2.

Рис. 8.4.2.

Таблица 8.4.1

UВХ1=UВХ2, В
UВЫХ, В

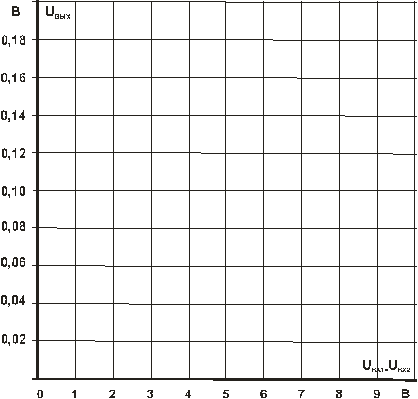

Рис. 8.4.3.

Рис. 8.4.4.

• Затем соберите цепь по рис. 8.4.4. Измерьте значения выходного напряжения U_ВЫХ при различных входных напряжениях U_ВХ1 и U_ВХ2, приведенных в таблице 8.4.2. Занесите результаты измерений в таблицу и на графике (рис. 8.4.5) постройте зависимость выходного напряжения U_ВЫХ от входных напряжений U_ВХ1 и U_ВХ2.

Таблица 8.4.2

UВХ1, В	-6	-4	-2		+2	+4	+6
UВЫХ, В при UВХ2= -4 В
UВЫХ, В при UВХ2= 0 В
UВЫХ, В при UВХ2= 4 В

Рис. 8.4.5.

Вопрос 1: Когда получается удовлетворительное значение ослабления синфазного сигнала?

Ответ:……………………

Вопрос 2: Какому типу цепи соответствует дифференциальный усилитель?

Ответ:……………………

Вопрос 3: Какое значение выходного напряжения имеет место при равных сигналах на входах?

Ответ:……………………
