Разработка модельной конструкции

Выбрав исходные данные, приступают к расчёту и построению чертежа базовой основы конструкции изделия, который в дальнейшем преобразовывают в чертёж модельной конструкции. Расчёты для построения чертежа основы конструкции представляют в форме таблицы 3.7. для выбранного вида производства.

Таблица 3.7 – Расчеты к построению чертежа базовой конструкции* женского демисезонного пальто (164-88-94)

Наименование конструктивных участков	Условное обозначение на чертеже	Расчетная формула	Расчет	Результаты вычисления, см

Предварительный расчет
Ширина изделия по линии груди	А₀а₁	Сг_III+ Пг+Гг	44,0+6,5+0,5	51,0
Ширина спинки	А₀а	Шс+Пшс	17,2+1,0	18,2
Ширина переда	а₁а₂	Шг+(Сг_II- Сг_I)+Пшг	16,4+(46,1-42,4)+0	20,1
Ширина проймы	аа₂	А₀а₁-(а₁а₂+ А₀а)	51,0-(18,2+20,1)	12,7
Построение спинки
Уровень лопаток	А₀У	0,4Дтс_II	0,4*42,9	17,2
Уровень линии груди	А₀Г	Впрз_II+Пспр+0,5Пдтс	21,3+2,5+0,5*1,0	24,3
Продолжение таблицы 3.7
Уровень линии талии	А₀Т	Дтс_II+Пдтс	42,9+1,0	43,9
Уровень линии бедер	ТБ	0,5Дтс_II-2,0	0,5*42,9-2,0	19,5
Отвод средней линии спинки на уровне талии	ТТ₁	(по таблице)	1,5	1,5
Дополнительный отвод средней линии спинки на уровне талии	Т₁Т₁₁	(по таблице)	1,0	1,0
Ширина горловины спинки	А₀А₂	Сш/3+0,5+Пшгор	17,4/3+0,5+1,0	7,3
Глубина горловины	А₂А₁	А₀А₂ /3	7,3/3	2,4
Уровень линии низа	АН	Ди+Пдтс	92,0+1,0	93,0
Положение конечной плечевой точки	А₂П₁ Т₁П₁	Шп+ р-р выт.+пос. Впк_II+Пвпк Пвпк = = Пдтс+0,5*Рпр+ +1,0	13,1+0,5 42,8+2,5	13,6 45,3
Контрольная точка проймы	Г₁П₃	1/3Г₁П₂+2	1/3*20,3+2,0	8,8
Биссектриса проймы	Г₁1	0,2Г₁Г₄+0,3	0,2*12,7+0,3	2,8
Середина проймы	Г₁Г₂	0,5 Г₁Г₄	0,5*12,7	6,4
Построение переда
Положение конца нагрудной вытачки	Г₃Г₆	0,5* Г₃Г₄	0,5*20,1	10,05
Положение вершины горловины переда	Т₃А₃	Дтп_II+Пдтс	43,4+2,5	45,9
Ширина горловины	А₃А₄	Сш/3+Пшгор	17,4/3+1,0	6,8
Глубина горловины	А₃А₅	А₃А₄+1,0	6,8+1,0	7,8
Положение высшей точки нагрудной вытачки	А₄Г₇	Вг_II+0,5Пдтп	26,8+0,5*2,5	28,1
Раствор нагрудной выточки	А₄А₉	2(Сг_II-Сг_I)+2,0	2*(46,1-42,4)+2,0	9,4
Глубина проймы полочки	Г₄П₄	Г₁П₂-0,5	20,3-0,5	19,8
Контрольная точка проймы	Г₄П₆	1/3Г₄П₄	1/3*19,8	6,6
Положение конечной плечевой точки	А₉П₅ П₆₁П₅	Шп П₆₁П₄	13,1 -	13,1 -
Положение вспомогательной точки	П₅ 3 3-4	0,5П₆П₅ 0,5	0,5*13,5 0,5	6,8 0,5
Биссектриса проймы	Г₄2	0,2*Г₁Г₄	0,2*12,7	2,5
Построение рукава
Высота оката рукава	О₁О₂	ОО₁-2,0	19,0-2,5	17,5
Ширина рукава в готовом виде	Р_пР_л	(Оп+Поп)/2	(27,4+8,5)/2	18,0
Положение переднего и локтевого переката	О₁Р_п= О₁Р_л	Шр(в гот. виде)/2	18,0/2	9,0
Длина рукава	О₂М₁₁	Др+Ппн	62,0+1,0	63,0
Ширина рукава внизу	М₁₁М'= М₁₁М₂'	0,5Шр внизу	0,5*12,5	6,25
Вспомогательные точки	М'М= М₂'М₂	0,5	-	0,5
Окончание таблицы 3.7
Положение контрольной точки	Р_п1 Р_лР₃	Г₄П₆ Г₁П₃	(с чертежа)	8,8 6,5
Расширение оката рукава	1-1'=Р₃Р₃'	0,5	-	0,5
Вспомогательные точки для оформления верхней части оката	О₂О₆ О₃О₅ О₅2 О₆3	О₂О₄/2 О₂О₃/2-2,0 2,0 1,0	9,0/2 9,0/2-2,0 - -	4,5 2,5 2,0 1,0
Положение нижней точки оката	Р_пГ₂	0,5Г₁Г₄+0,5+0,3	0,5*12,7+0,5+0,3	7,2
Вспомогательные точки	Р_п8 4-5	Г₄2+0,5 1,5	2,5+0,5 -	3,0 1,5
Положение переднего переката	Р_пР₁= Р_пО₁ М'М₃= М'М₁₁	9,0	-	9,0
Положение локтевого переката	Р_лР₂= Р_лО₁ М₂'М₄= М₂'М₁₁	9,0	-	9,0

*-Пример представлен для индивидуального производства.

Разработку модельных особенностей осуществляют с использованием известных приёмов конструктивного моделирования, учитывая результаты анализа модели, ориентируясь на чертёж общего вида [16,46].

Оформление чертежа основных деталей конструкции проектируемой модели осуществляют в соответствии с общими требованиями ГОСТов ЕСКД в масштабе 1:1 на листах ватмана, формат которых зависит от вида и размера заданного изделия. В пояснительной записке чертёж модельной конструкции представляют в масштабе 1:5 и обязательно включают его в отсканированном виде в слайд презентации материалов работы (рисунки 3.4, 3.5). В обязательном порядке в пояснительной записке в Приложении А приводят конструкцию проектируемого изделия выполненную в одном из изученных САПР одежды (распечатку из программного файла на формате А 4).

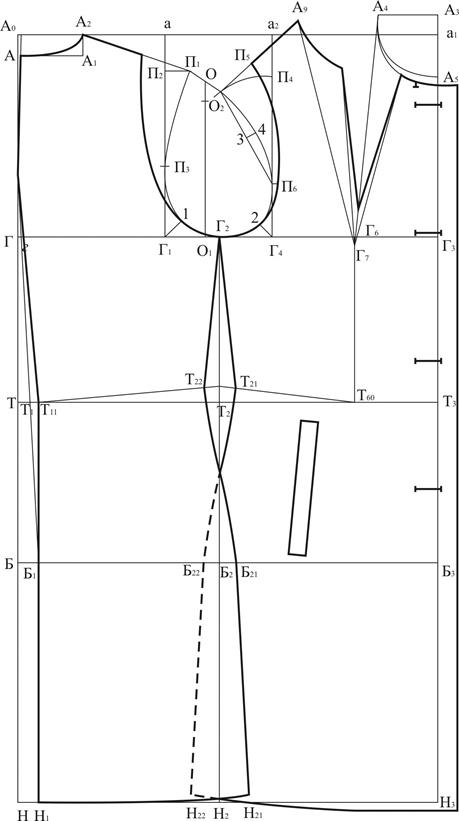

Рисунок 3.4 – Чертеж БК и МК женского демисезонного пальто

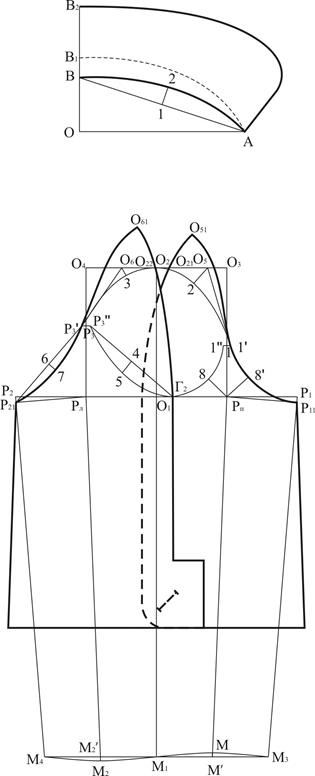

Рисунок 3.5 – Чертеж БК и МК рукава и воротника женского демисезонного пальто

Студенты, выполняющие выпускную квалификационную работу в условиях функционирования САПР одежды, в пояснительной записке представляют последовательность действий по разработке алгоритмов построения модельной конструкции и в качестве иллюстрации выполненной работы – окна с чертежами модельной конструкции, а в приложении – распечатанный на плоттере плакат модельной конструкции в масштабе 1:1.
