Логотип металлургической компании

Создавать трёхмерный логотип будем на основе следующего изображения:

1. Загрузим картинку в Photoshop, затем нажмём Ctrl+U и поменяем значение Lightness на -30 и сохраним полученное изображение.

2. Теперь откроем 3ds max и выберем Customize --> Preferences...

И выставляем значения как на картине ниже

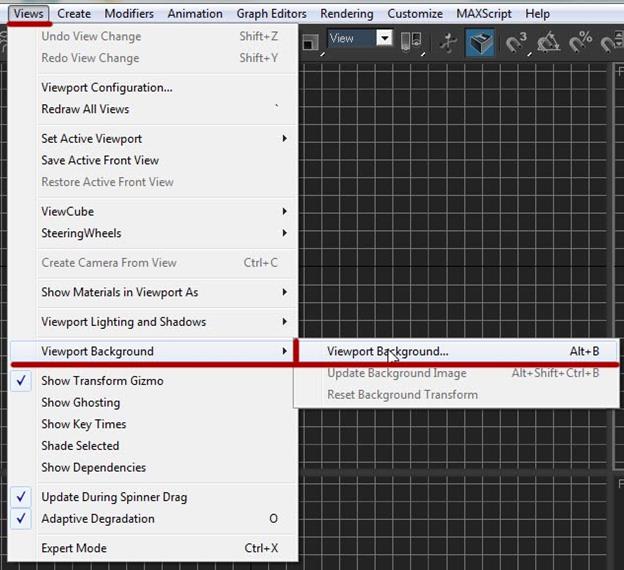

3. Идём в меню Views --> Viewport Background --> Viewport Background...

4. В появившемся окне жмём Files... и выбираем сделанную нами картинку, после чего делаем следующие настройки:

Нажимаем OK, после чего переходим в вид Front и делаем его на весь экран Alt+W, теперь выключим сетку чтобы не мешала, нажав клавишу G. Ну вот, с подготовкой закончили, приступаем к моделированию.

5. Идём в Create --> Shapes --> Circle, создаём круг и размещаем его посередине

после чего преобразуем его в сплайн: нажимаем правой кнопкой мыши на наш круг --> Convert to: --> Convert to Editable Spline

Теперь переходим на уровень редактирования сплайнов,

Выделяем весь круг и при помощи инструмента масштабирования с зажатой клавишей Shift делаем второй круг:

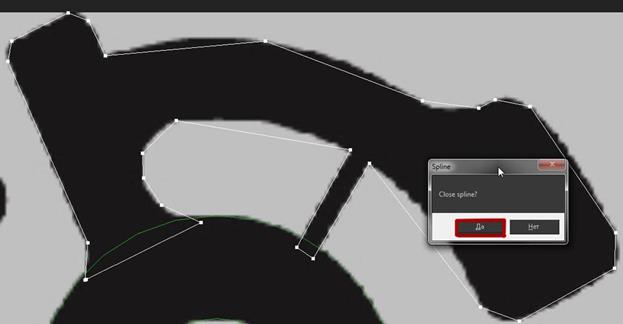

6. Временно забудем о кругах и выбрав Create --> Splines --> Line создадим форму прилегающую к кругу. Постарайтесь расположить примерно как на картинке ниже, а последнюю точку поставьте точно на первую и в появившемся окошке щелкните OK

7. Теперь перейдите в режим редактирования вершин Vertex и выделите вершины как на картинке (если вы делаете по другому рисунку, то выделите все вершины кроме тех, где должен быть острый угол), затем нажмите правая кнопка мыши --> Bezier

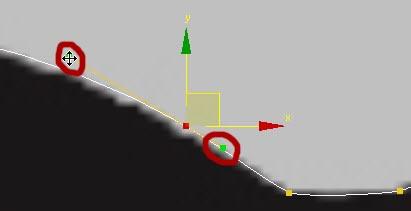

Используя управляющие точки показаные на рисунке ниже настройте вашу линию (если не получается сдвинуть точку в нужном направлении, попробуйте нажать F8)

В итоге должно получиться примерно так:

8. Не снимая выделения с нашей фигуры переходим на вкладку Hierarchy и нажимаем Affect Pivot Only, после чего нажимаем кнопку Align и нажимаем на наш меньший круг

Выставляем значения как на картинке:

После Чего снова жмём на Affect Pivot Only.

9. Не снимая выделения с фигуры выберем инструмент вращения Select and Rotate и нажмём кнопку Angle Snap Toggle и удерживая клавишу Shift поверните фигуру на 120 градусов, угол поворота показывается тут: ,

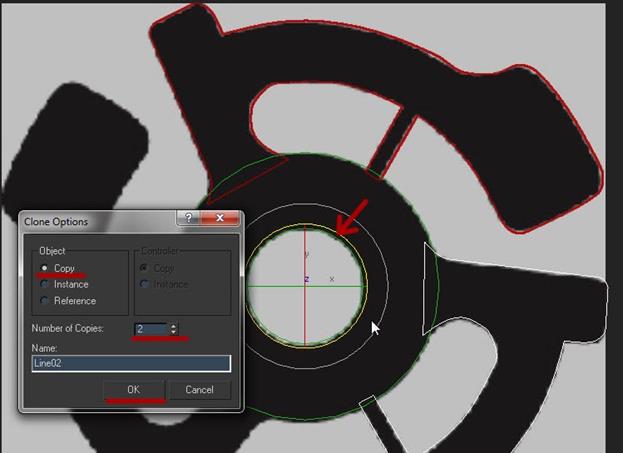

в появившемся окошке установите такие значения:

10. Вернулись к нашим кругам. Выделяем один из кругов и ищем кнопку Attach в панели модификации, нажимаем на неё, после чего щелкаем по очереди на втором круге и на оставшихся фигурах.

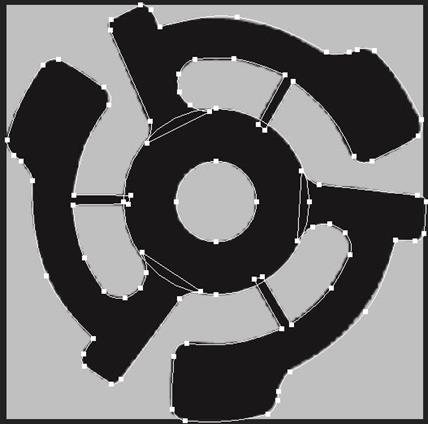

Вот что должно было получиться:

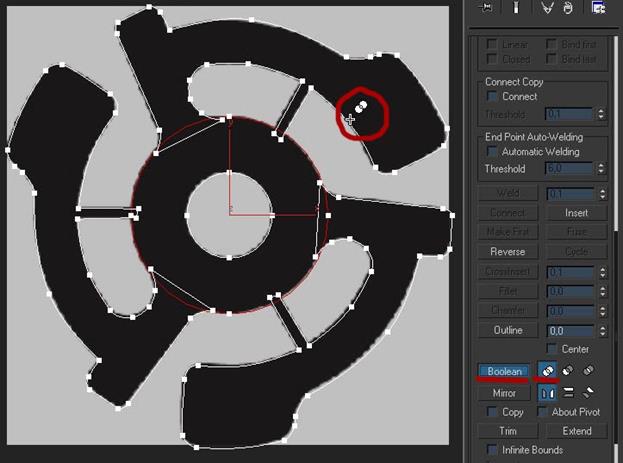

11. Снова переходим в режим редактирования сплайнов и выделяем большой круг, после в панели модификации находим кнопку Boolean и жмём на неё, далее нажимаем на одну из наших фигур

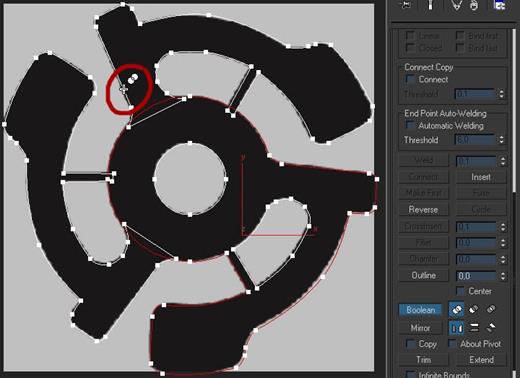

Снова выделяем большой круг, жмём Boolean, и щёлкаем на следующую фигуру

Ну и с третей поступаем точно также

Должно получиться так:

12. Ну вот мы и добрались до последнего пункта.

Открываем список модификаторов

и выбираем модификатор Bevel, получится вот это:

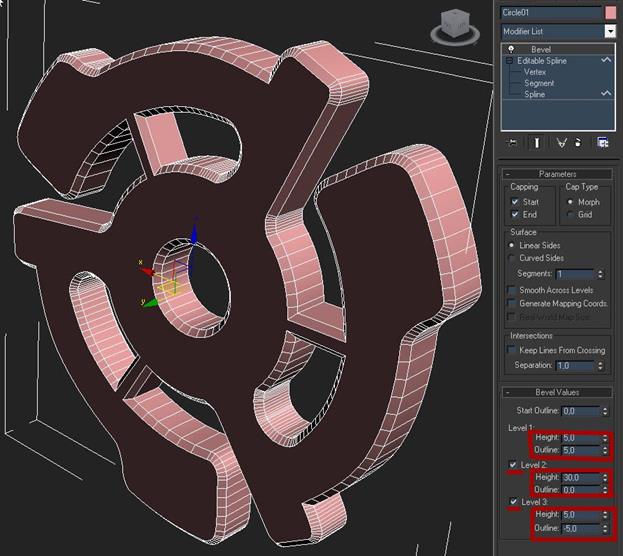

И вот мои настройки модификатора, а также результат. С настройками можете поэкспериментировать.

После рендера получается логотип, показанный на рисунке.

ЛОГОТИП «ЗОЛОТОЙ ЯГУАР»

В этом уроке мы создадим логотип туристической компании «Золотой ягуар» с помощью полигонов. В конце мы создадим материал золота и поставим свет в нашей сцене. Моделирование выполняется в соответствии со следующим пошаговым алгоритмом.

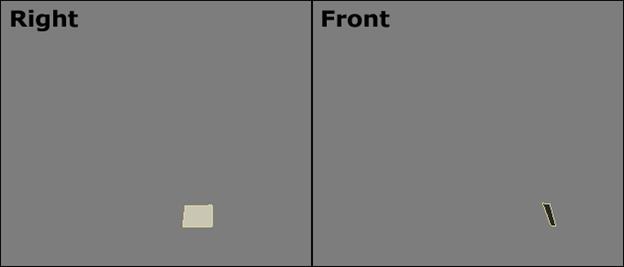

Шаг 1: Создайте обьект Plane в окне вида справа. Задайте параметры длины и ширины плоскости равными 1. Конвертируйте обьект в Editable Poly. Переместите вершины полигона, как на картинке снизу.

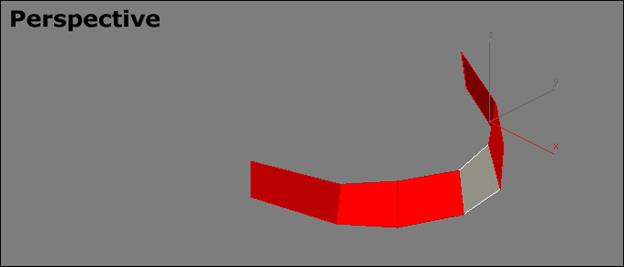

Шаг 2: Выберите Edge в качестве под-обьекта и создайте пять новых полигонов, с помощью копирования (двигайте Edge с зажатой кнопкой SHIFT), как на картинке снизу.

Шаг 3: Активируйте модификатор Symmetry для вашего объекта. Благодаря этому модификатору левая часть модели будет создана в соответствии с правой. Продолжайте работать с правой частью модели. Сейчас она должна выглядеть как на картинке.

Шаг 4: Создайте пять новых полигонов с помощью копирования Edges, как на картинке.

Шаг 5: Создайте четыре новых полигона для макушки, как на картинке.

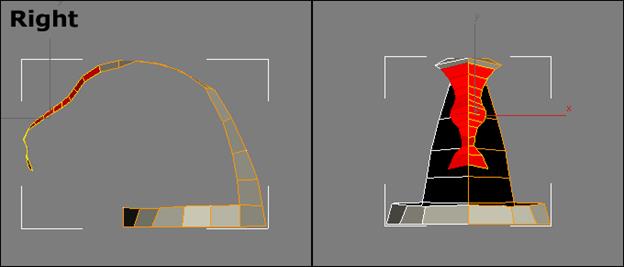

Шаг 6: Создайте 12 новых полигонов как на картинке. Полигоны, которые мы создаём определяют профиль нашей статуи.

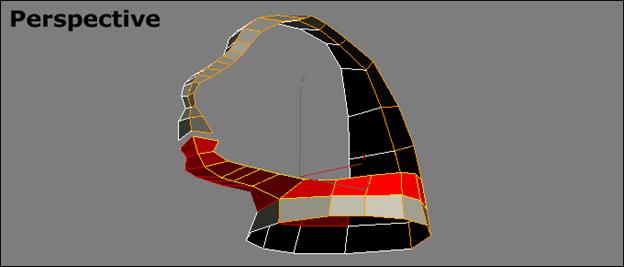

Шаг 7: Создайте 11 новых полигонов для шеи и челюсти. Теперь профиль статуи определен. Внесите какие-либо изменения, если необходимо.

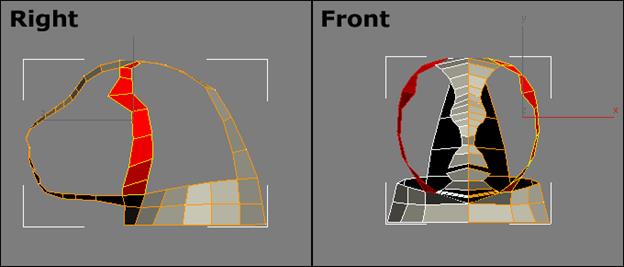

Шаг 8: Создайте 8 новых полигонов для боковой части головы, как на картинке. В какой-то момент вам понадобится использовать Target Weld в Editable Poly, чтобы сварить вершины или края. В вашей 3D модели не должно быть двойных вершин и краёв. Теперь профиль статуи стал еще более определенным.

Шаг 9: Создайте 9 новых полигонов вокруг глаза ягуара, как на картинке. Используйте Target Weld, когда необходимо. Обязательно проверьте расположение полигонов во всех окнах проекции.

Шаг 10: Создайте 9 полигонов вокруг уха жЫвотного (сорри, не удержался)

Шаг 11: Создайте еще полигонов вокруг уха.

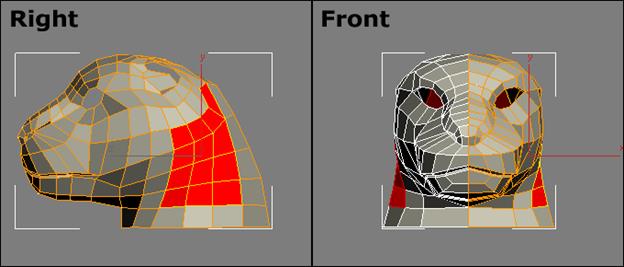

Шаг 12: Создайте 11 полигонов, как на картинке.

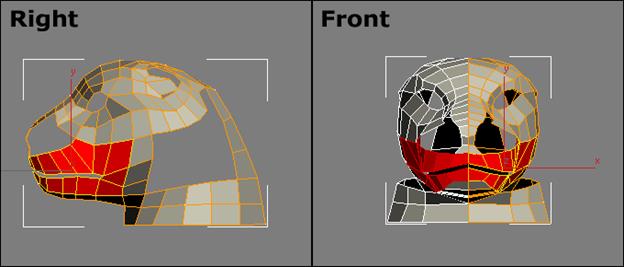

Шаг 13: Создайте 15 полигонов вокруг пасти ягуара, как на картинке.

Шаг 14: Создайте 11 полигонов вокруг носа ягуара.

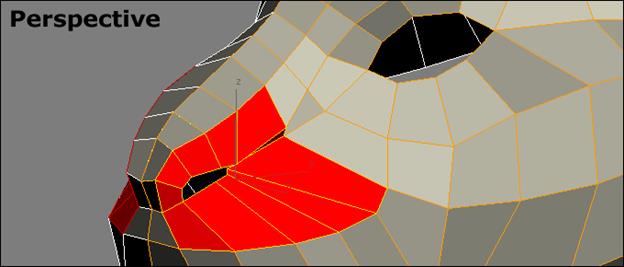

Шаг 15: Заполните дырку в носу тремя четырёхугольными полигонами. Самый простой способ сделать это - использовать кнопку Create во вкладке Editable Poly. Используйте Extrude, чтобы сформировать ноздрю.

Шаг 16: Создайте 10 полигонов, чтобы завершить пасть ягуара. Используйте Target Weld, когда нужно будет сварить вершины.

Шаг 17: Создайте 13 полигонов, чтобы заполнить дыру.

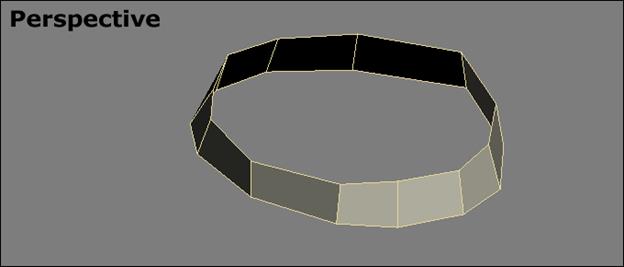

Шаг 18: Активируйте под-объект Border и выберите границу глаза. Создайте 8 полигонов, используя Scale с зажатым SHIFT. Используйте кнопку Create, чтобы создать оставшиеся полигоны.

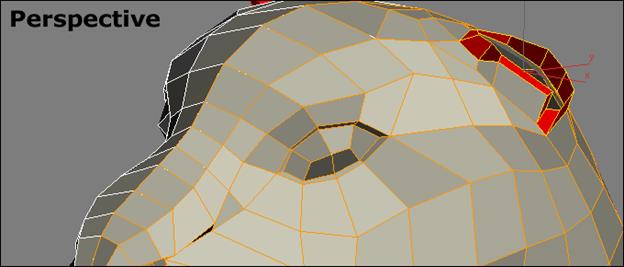

Шаг 19: Активируйте под-объект Border и выберите все грани отверстия уха. Создайте новые полигоны, копированием их вверх.

Шаг 20: Повторите шаг 19 три раза и расположите полигоны, как на картинке.

Шаг 21: Завершите ухо ягуара созданием 9 полигонов.

Шаг 22: Завершите статую созданием фундамента для нее. Хотя вы можете просто создать тело ягуара!

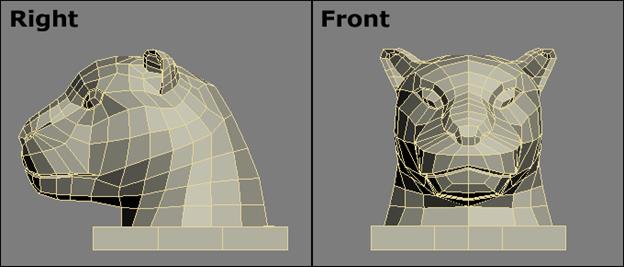

Шаг 23: На этой картинке вы можете видеть готовую модель.

Шаг 24: Завершите модель и примените к ней модификатор Meshsmooth. Установите значение Iterations равным 2. Сейчас модель должна выглдядеть приблизительно как на картинке.

Создание материала «Золото».

Шаг 25: Создадим золотой материал для нашей модели!

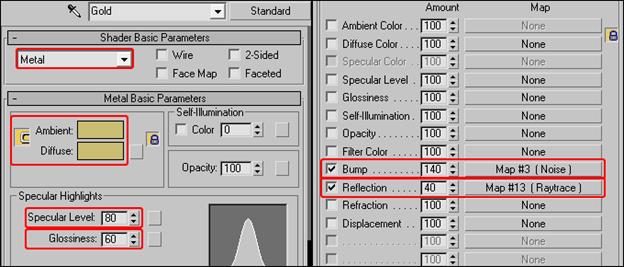

Выберите стандартный материал и поменяйте шейдер на Metal

Выберите RGB (203,189,114) в качестве цвета Ambient и Diffuse

Установите уровень Specular на 80 и Glossiness на 60.

Используйте Raytrace в качестве Reflection Map (40) и Noise для Bump'а. (140)

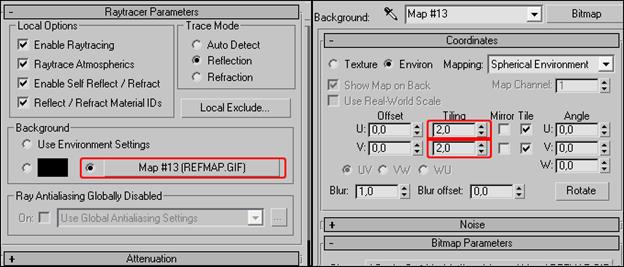

Используйте REFMAP.GIF как Bacground Map в Raytrace

Установите значение Tiling равным 2.

Измените параметры Noise, как на картинке. Помните, что подходящие значения зависят от размера вашей модели. Поэкспериментируйте!

Примените материал к вашей модели и выполните операцию рендеринг изображения. Оно должно выглядеть приблизительно так, как на картинке. Обратите внимание на отражения REFMAP.GIF и эффект Bump Map.

Освещение.

Сейчас в нашей сцене используется освещение по умолчанию Давайте-ка создадим более интересную игру света для финального рендера.

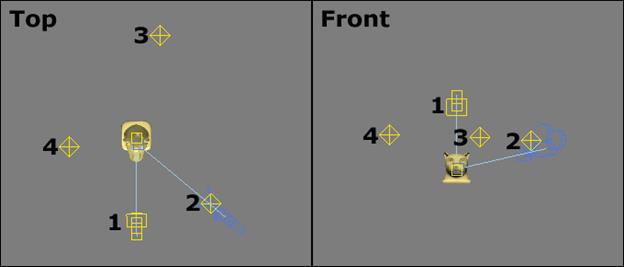

1. Основное освещение

Мы создадим его с помощью Target Directional light со значениями:

Intensity: 0,8

Shadows: On

2. Заполняющее освещение

Это будет Omni light, освещающий важные места, которые не затрагивает основное освещение:

Intensity: 0,4

3. Контурное освещение

Это будет Omni light, создающий контур по краям статуи. Создайте их два: слева и справа.

Intensity: 0,6

В результате выполнения описанного алгоритма получается изображение, представленное на рисунке.

Для выполнения текста на данном изображении можете воспользоваться одним из ранее описанных способов.
