Порядок проведения работы

1. Измерение входных токов

1. Откройте файл lab 7/7_1 со схемой, изображенной на рис.7.2.

2. Включите схему.

3. Измерьте входные токи ОУ

4. По результатам измерений вычислите средний ток и разность входных токов.

5. Результаты запишите

2. Измерение напряжения смещения. (рис.7.3)

1. Откройте файл lab 7/7_2

2. Включите схему.

3. Запишите показания вольтметра.

4. Вычислите коэффициент усиления.

5. Вычислите напряжение смещения, используя коэффициент усиления.

3. Измерение входного и выходного сопротивлений (рис.7.5)

1. Откройте файл lab 7/7_3

2. Включите схему.

3. Измерьте входной ток и входное напряжение, запишите.

4. Переключите ключ клавишей R.

5. Повторите измерения.

6. Рассчитайте изменения входного напряжения и тока. Вычислите дифференциальное входное сопротивление ОУ.

7. Уменьшайте выходное сопротивление нагрузочного резистора RL до тех пор, пока выходное значение напряжения не будет примерно равно половине значения полученного в предыдущем пункте.

8. Запишите значение сопротивления RL, которое, в этом случае, примерно равно выходному сопротивлению.

4. Измерение времени нарастания выходного напряжения ОУ (рис.7.6)

1. Откройте файл lab 7/7_4

2. На функциональном генераторе установите значения: прямоугольный сигнал, частота 5kHz, скважность 50, амплитуда 10V, постоянная составляющая сигнала 0.

3. Включите схему.

4. Зарисуйте осциллограмму и по ней определите величину выходного напряжения, время его установления и вычислите скорость нарастания выходного напряжения в В/мк.

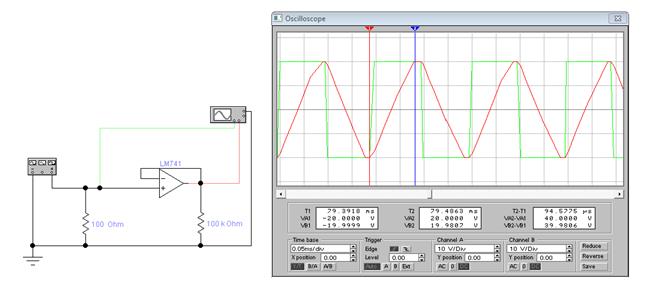

На данной схеме входной сигнал – зеленый, выходной – красный, следовательно на осциллограмме также входной – зеленый, выходной – красный. На ярлычке осциллографа на схеме, зеленый сигнал обозначен буквой А, красный буквой В, переходим к расширенной модели осциллографа. На ней видим три окошка, в первом окошке показываются показания при перемещении красного флажка, во втором – синего, в третьем – разность показаний. То есть в данный момент в первом окошке видим минимальное значение входного и выходного сигнала -20В и -19В, во втором окошке максимальные значения – 20 и 19В, в третьем в верхней строке разность времени начала и конца переключения сигнала с минимума на максимум. Следовательно скорость переключения в данном случае будет равняться

V=19В/94.58мксек=0.2 В/мксек

5. Работа неинвертирующего усилителя в режиме усиления синусоидального напряжения. Параметры функционального генератора оставить из пункта 4.

1. Откройте файл lab 7/7_5

2. Рассчитайте коэффициент усиления

3. Включите схему

4. Измерьте и запишите амплитуды входного и выходного напряжений, разность фаз и постоянную составляющую выходного напряжения

5. По результатам измерений вычислите коэффициент усиления

6. Используя напряжение смещения из второго пункта, вычислите теоретическое значение коэффициента усиления, постоянную составляющую выходного напряжения

6. Исследование влияния параметров схемы на режим её работы

1. Установить в схеме значение сопротивления R1=10кОм, амплитуду 100мВ
