Интерференция поляризованных лучей

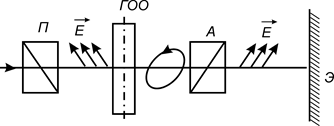

Пусть поляризатор и анализатор полярископа скрещены, т.е. ППП и ППА взаимно перпендикулярны. При этом согласно закону Малюса интенсивность прошедшего света равна нулю. Поместим теперь между поляризатором и анализатором перпендикулярно к световому лучу кристаллическую пластинку, вырезанную таким образом, что ГОО параллельна ее поверхности. Обозначим через a угол, который составляет ГОО пластинки с направлением колебаний вектор в световых лучах, прошедших поляризатор (рис. 27.8). В результата двойного лучепреломления в кристаллической пластинке будут распространяться в одном и том же направлении две когерентные световые волны (обыкновенная и необыкновенная) со взаимно перпендикулярными направлениями колебаний вектора в них. Скорость этих волн в кристалле разная, поэтому на выходе из кристаллической пластинки между ними будет некоторая разность хода. Однако интерферировать эти волны не будут, поскольку их колебания происходят в различных плоскостях. В этом случае при наложении волн со взаимно перпендикулярными направлениями колебаний светового вектора возникает эллиптически поляризованный свет, т.е. такой свет, в котором конец вектора описывает в пространстве эллипс, вращаясь с угловой скоростью w, равной циклической частоте световой волны (см. § 21.9). Рис. 27.8
Поскольку через анализатор будут пропущены лишь параллельные ППА составляющие световых векторов обыкновенной и необыкновенной волн, то на выходе из него вместо эллиптически поляризованного света будет наблюдаться линейно поляризованный свет. Для расчета интенсивности света, вышедшего из анализатора, используем рис. 27.9.
Здесь — световой вектор поляризованной волны, вышедшей из поляризатора, и — световые векторы соответственно обыкновенной и необыкновенной волны, а и их проекции на ППА. Волны с амплитудами и когерентны, их колебания лежат в одной плоскости, поэтому такие волны интерферируют. Результирующую амплитуду колебаний можно найти по формуле
где разность фазDj определяется как
Здесьd — толщина кристаллической пластинки, а p прибавляется в связи с тем, что векторы и ориентированы в противоположные стороны (рис. 27.9). Нетрудно показать, что . Действительно С учетом этого выражение (27.З) можно преобразовать к виду и поскольку интенсивность I ~E2 ,то
Как видно из выражения (27.4), разность фаз зависит от длины волны l, Кроме того, показатели преломления обыкновенного и необыкновенного лучей также зависят от длины волны. Поэтому для одних длин волн будет выполняться условие максимума, а для других — условие минимума и, следовательно, если освещать пластинку белым цветом, то при наблюдении ее через анализатор она будет казаться окрашенной. Отметим также, что помещая в полярископ кристаллическую пластинку, можно определить очень малые значения оптической анизотропии Dn=no–ne≈10-5…10-6, что используется в исследованиях явлений искусственной анизотропии, рассмотренных далее.
