Порядок расчета следующий

1 – Составление частных схем, с одним источником ЭДС, остальные источники исключаются, от них остаются только их внутренние сопротивления.

2 – Определение частичных токов в частных схемах, обычно это несложно, так как цепь получается простой.

3 – Алгебраическое суммирование всех частичных токов, для нахождения токов в исходной цепи.

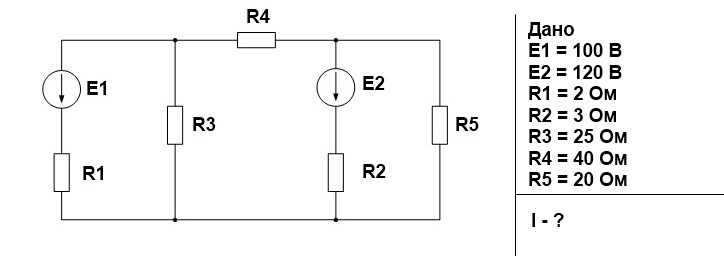

Пример решения методом наложения

1. Для начала произвольно выберем направление токов, если в итоге какой либо ток получится со знаком минус, значит нужно изменить направление данного тока на противоположное.

2. Составим частную схему с первым источником ЭДС и рассчитаем частные токи в ней, убрав второй источник. Для удобства частичные токи будем обозначать штрихами.

Свернем схему к одному контуру, с сопротивлением источника иэквивалентным сопротивлением цепи для нахождения тока источника I₁. Для тех, у кого возникают затруднения с нахождением эквивалентного сопротивления рекомендуем прочесть статью виды соединения проводников.

Найдем ток по закону Ома для полной цепи

Найдем напряжение на R₂₃₄₅

Тогда ток I₃ равен

А ток I₄

Определим напряжение на R₂₅

Найдем токи I₂ и I₅

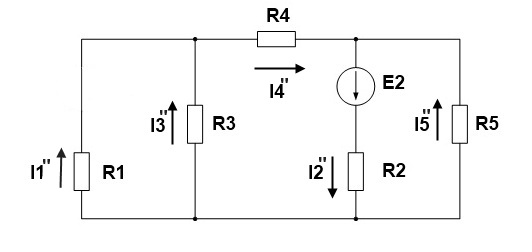

3. Составим частную схему со вторым источником ЭДС

Аналогичным образом вычислим все частичные токи от второй ЭДС

4. Найдем токи в исходной цепи, для этого просуммируем частичные токи, учитывая их направление. Если направление частичного тока совпадает с направлением исходного тока, то берем со знаком плюс, в противном случае со знаком минус.

5. Проверим с правильность решения с помощью баланса мощностей, мало ли что =).

Как всегда возникла небольшая погрешность связанная с округлениями в ходе решения, но это не критично.
