Компаратор

Дифференцирующий ОУ

Выполняет дифференцирование входного сигнала то есть на выходе формируется сигнал пропорциональный первой производной от входного сигнала.

В схеме (t) =

(t) = -

Исходя из принципа действия ОУ запишем (t) = -

Если обозначить - =Tg Tg – постоянная диффер-ия

(t) = Tg

Принцип действия дифференцирующего ОУ. Рассмотрим на графике.

Если на вход диф-его ОУ подать линейно нарастающее напряжение в интервале времени (0, ) в соответствии с принципом действия на выходе получим постоянные отрицательные напряжения.

Компаратор – устройство, на котором в системах автоматики выполняется сравнение 2 сигналов, какой из них больше. Схема компаратора:

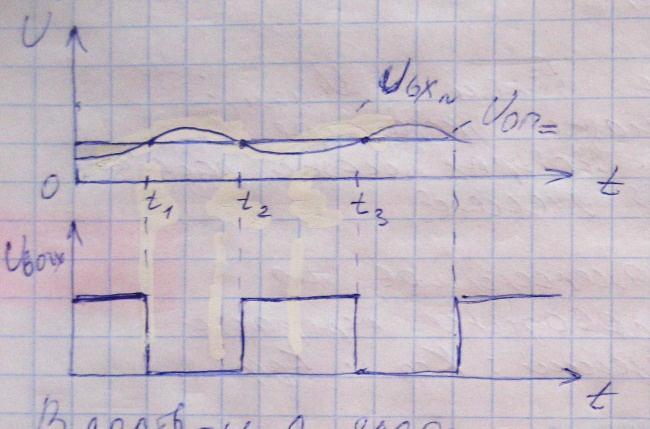

Т.к. в схеме отсутствует обратная отрицательная связь (R0=∞), коэффициент масштабирования km тоже близок к 0. Поэтому входной сигнал Uo=Uвх-Uоп≈0. Принцип работы устройства: в момент, когда входные сигналы≈ между собой происходит переключение выхода в 0 или +Uпит. Принцип действия рассмотрим на графиках:

В соответствии с графиком в течение времени от 0 до t1

Uвых=+Uпит («1»). В интервале от t1 до t2 Uвых=0 («0»). На основе компараторов строятся шим-модуляторы.

Шим-модулятор преобразует значение аналогового напряжения (Uоп=) в соответствующую длительность импульса . Если изменять Uоп= на выходе модулятора получим прямоугольные импульсы соответственной длительности. В шим-модуляторах в качестве используется неизменяющееся пилообразное U. Uоп= - это то U, которое необходимо преобразовать в длительность импульса. Принцип действия шим модулятора на графиках:
