Регистры памяти и регистры сдвига. Схемная реализация. Типовые ИМС

Регистры – функциональные узлы, предназначенные для приема, хранения, передачи и преобразования информации.

Используются в качестве управляющих и запоминающих устройств генераторов и преобразователей кодов, счетчиков и делителей частоты, узлов временной задержки. Строятся на синхронных триггерах с динамическим или статическим управлением. Занесение информации в регистр называется операцией ввода или записью. Выдача информации к внешним устройствам характеризует операцию вывода или считывание. Запись информации в регистр не требует его предварительного обнуления.

Регистры делятся на:

· сдвигающие

· накопительные (памяти, хранения)

· универсальные.

Регистры памяти предназначены для хранения двоичной информации небольшого объема в течение короткого промежутка времени. Представляют собой набор синхронных триггеров, каждый из которых хранит один разряд двоичного числа. Ввод и вывод информации производится одновременно во всех разрядах параллельного кода. Ввод обеспечивается тактовым командным импульсом. Считывание может производиться в прямом и обратном коде (с инверсных выходов).

Регистры сдвига. Сущность сдвига – с приходом каждого тактового импульса происходит перезапись (сдвиг) содержимого триггера каждого разряда в соседний разряд без изменения порядка следования «0» и «1». При сдвиге вправо бит из более старшего разряда сдвигается в младший. При сдвиге влево – наоборот.

Сдвигающие регистры классифицируются:

1) по способу ввода и вывода информации на:

· параллельные

· последовательные

· комбинированные

2) по направлению сдвига на:

· однонаправленные

· реверсивные

Обозначаются: RG ←, → и ↔ (влево, вправо и реверсивные)

Универсальные в зависимости от управляющих сигналов могут выполнять как операцию хранения, так и сдвиг.

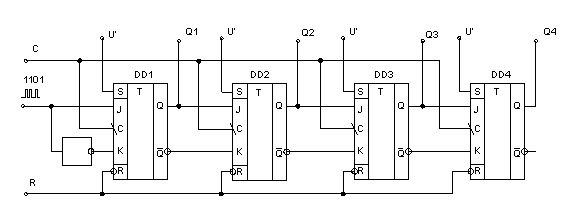

4-х разрядный сдвигающий регистр с последовательным вводом.

Сдвигающийся регистр может быть использован в качестве кольцевого счетчика или счетчика Джонса, который применяется для последовательного вывода информации без ее стирания.

Для этого информация с выхода регистра по цепи ОС снова вводится на вход. Пока на V единица, информация вводится в регистр по входу D и обратная связь не действует. За n тактов запоминается n разрядный код. Затем на V устанавливается «0» тактовыми импульсами по входу С. Информация с выхода Qn снова вводится в регистр одновременным последовательным (возможно и параллельным) считыванием и через n тактов находится в исходном состоянии.

К155ИР-1

Четырехразрядный регистр сдвига с последовательным или параллельным вводом информации и параллельным выводом (может быть и последовательным).
Он может выполнять:

· ввод информации параллельным кодом

· ввод информации последовательным кодом со сдвигом влево

· ввод информации последовательным кодом со сдвигом вправо

· хранение.

Регистр имеет:

· 2 тактовых входа С1 и С2.

· управляющий вход выбора режима V2

· 5 информационных входов (V1 для ввода в последовательном коде, D1-D4 для записи в параллельном коде)

· 4 выхода Q1-Q4.
