ТРИГГЕРЫ

Триггерами или точнее триггерными системами называют большой класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознается по значению выходного напряжения.

Триггеры можно классифицировать по ряду признаков:

1. По способу записи информации – на асинхронные и синхронные;

2. По способу синхронизации – на синхронные со статическим управлением записью, синхронные двухступенчатые, синхронные с динамическим управлением;

3. По способу организации логических связей:

3.1. Триггеры с раздельной установкой 0 и 1 (RS-триггеры);

3.2. Триггеры со счетным входом (Т-триггеры);

3.3. Универсальные триггеры с раздельной установкой 0 и 1 (JK-триггеры);

3.4. Триггеры задержки (D-триггеры);

3.5. Триггеры задержки с управлением приемом информации по одному входу (DU-триггеры);

3.6. Комбинированные триггеры (RST-, JKRS-, DRS-триггеры и др.); 30

3.7. Триггеры со сложной входной логикой.

Входы триггеров и сигналы, подаваемые на них, делятся на информационные – управляющие состоянием триггера и вспомогательные– служащие для предварительной установки триггера в заданное состояние и его синхронизацию.

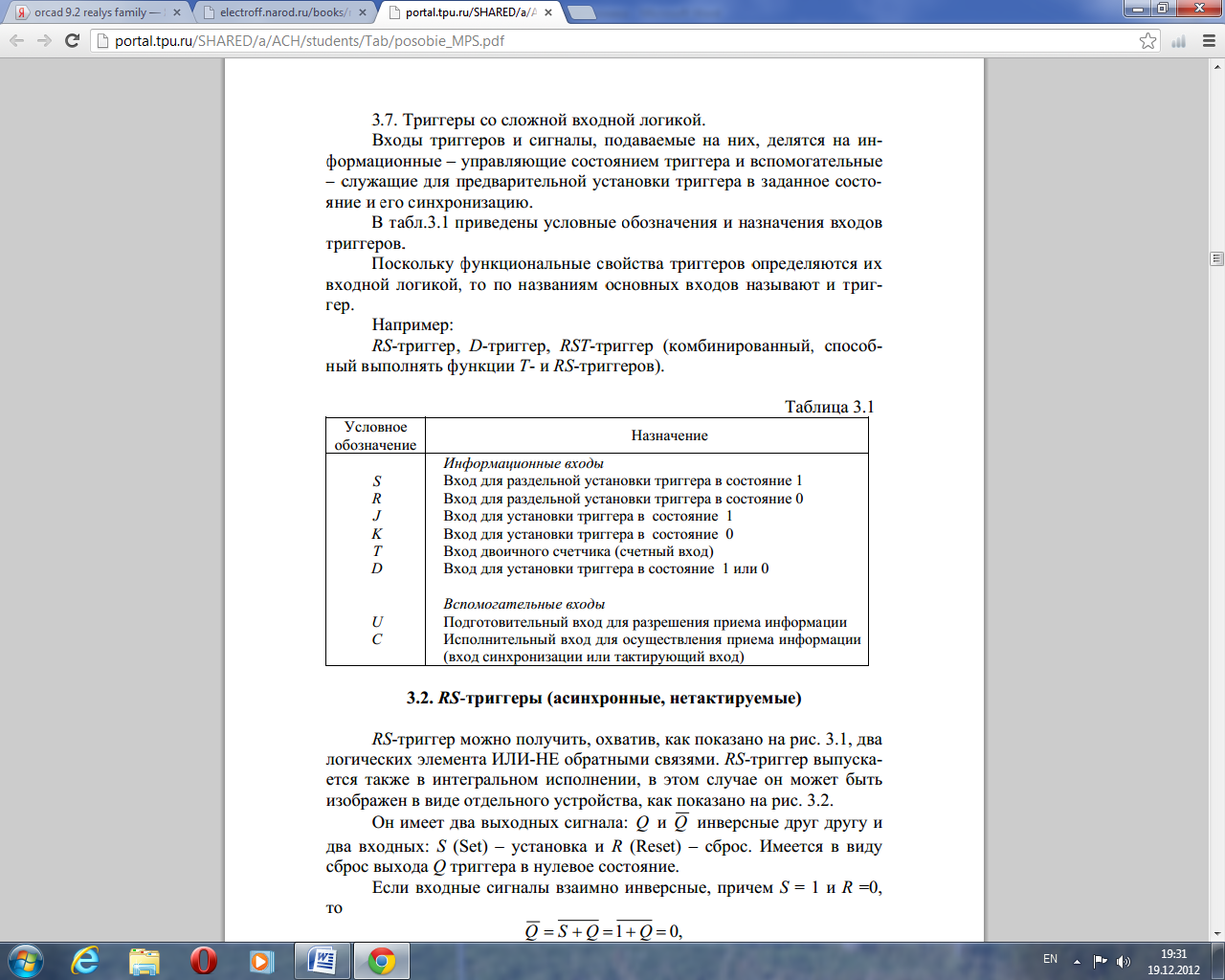

В таблице 1 приведены условные обозначения и назначения входов триггеров.

Поскольку функциональные свойства триггеров определяются их входной логикой, то по названиям основных входов называют и триггер.

Таблица 1
