Теоретическая часть. Тема: Исследование усилительного каскада на полевом транзи­сторе




Лабораторная работа № 5.

Тема: Исследование усилительного каскада на полевом транзи­сторе

Цель: изучить принцип работы усилителей на полевых транзи­сторах, методику их расчетов, научиться эксперимен­тально и теоретически определять характеристики и па­раметры усилителей.

Схема усилительного каскада с общим истоком (ОИ) приведена на рис.4.1.

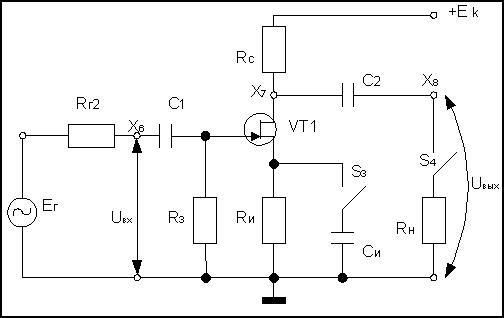

Рис.4.1. Усилительный каскад с ОИ.




Эквивалентная схема замещения для каскада с ОИ в области СЗЧ:



Рис.4.2 Эквивалентная схема усилительного каскада с ОИ.

Параметры усилительного каскада:

входное сопротивление каскада Rвх = Rз (4.1)

выходное сопротивление каскада Rвых =Ri || Rc, (4.2)

коэффициенты усиления , (4.3)

(4.4)

Для линейных участков амплитудных характеристик коэффици­ент усиления определяется по соотношению (3.7). Усилительные каскады с общим истоком обеспечивают получение сравнительно большого коэффициента усиления по напряжению и большого входного сопротивления, так как Rз берется порядка долей мОм, имеют относительно высокое выходное сопротивление. В поло­се рабочих частот фазовый сдвиг равен 180°.

2. Методические указания к выполнению работы




Макет лабораторной работы (№4).

Рис.4.3 Макет лабораторной работы №4.

Данные каскада: Ек = 15 В; Rс = 3 кОм; Rи = 200 Ом; Rз = 470 кОм; Rг2 = 10 кОм; rн = 6,2 кОм; Сн = 4,7 нФ; C1 = 0,1 мкФ; C2 = 3,3 мкФ; VT1 - КПЗОЗГ.

При выполнении данной работы учитывается аналогия со схе­мой на биполярном транзисторе (см. л.р. №3).

2. Измерить напряжения на стоке транзистора по отношению к общей шине, рассчитать ток покоя стока и режим работы транзистора по постоянному току.

3. Снять и построить амплитудные характеристики Uвых = f(Uвх) на холостом ходу (кнопка S4 отжата) и при Rн (кнопка S4 нажата). Характеристики снимаются без обратной связи (кнопка S3 нажата). Значения напряжений Uвх и Uвых снимаются в контрольных точках Х6 и Х8.



4. Подключить к контрольной точке Х8 осциллограф и произвести измерения в соответствии с пунк­том 4 (л.р. №3).



5. Определить входное сопротивление каскада при Rг2 = 10 кОм, используя указания п.5, (л.р. №3).

6. Определить экспериментальным путем выходное сопротив­ление усилителя, используя методику и соотношение п.б (л.р. №3).



7. Определить коэффициент усиления по току нагрузки кi;.



8. Снять и построить АЧХ к=к(f) при включенной нагрузке (кнопка S4 нажата) при отсутствии обратной связи (кнопка S3 нажата). Методика определения в соответствии с п. 8 (л.р. №1).



9. Определив положение рабочей точки полевого транзистора VT1 по постоянному току, рассчитать параметры: S, Ri,m. Составить схему замещения каскада с ОИ для области СЗЧ, по ней рассчитать теорети­ческие значения входного и выходного сопротивлений, коэффициен­ты усиления по напряжению, по току и мощности. Сравнить эти зна­чения с экспериментальными (данные свести в таблицу) и объяснить расхождения.

3. Содержание отчета

1. Схемы исследования.

2. Результаты исследования усилительного каскада.

3. Выводы по работе.

4. Контрольные вопросы

1. Назовите основные отличительные признаки усилителей на биполярных и полевых транзисторах.

2. Нарисуйте схемы усилительных каскадов на полевом транзи­сторе (ОИ, ОС) и назовите назначение элементов схемы.

3. Назовите области применения усилителей на полевом транзи­сторе.

4. Как изменится схема замещения каскада с ОИ в области НЗЧ и ВЗЧ по сравнению с областью СЗЧ?
