Цитоархитектонические поля и представительство функций в коре больших полушарий (по Бродману)

Карта цитоархитектонических полей коры головного мозга

Первичные поля

Вторичные поля

Третичные поля

Структурно-функциональная модель интегративной работы мозга, предложенная А.Р.Лурия

Рис. 5

А-ЭНЕРГЕТИЧЕСКИЙ Первый блок регуляции общей и избирательной неспецифической активации мозга,

Б — ЗАДНИЙ МОЗГ Второй блок приема переработки и хранения экстероцептивной информации

В - ПЕРЕДНИЙ МОЗГ Третий блок программирования, регуляции и контроля за протеканием психической деятельности

Наружная поверхность

Внутренняя поверхность

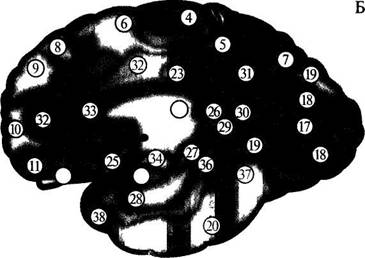

Рис 6. Карта локализации психических способностей по Ф.А.Галлю

Рис. 7. Система связей первичных, вторичных и третичных полей коры головного мозга

1 — Счёт. 2 — Порядок. 3 — Время. 4 — Мера. 5 — Остроумие. 6 — Причинность 7 — Агрессивность. 8 — Мимика. Жест. 9 — Духовные качества. 10 — Надежда. 11 — Справедливость. 12 — Самооценка. 13 — Дружба. 14 — Самозащита 15 — Половая любовь. 16 — Любовь к жизни. 17 — Разрушительные инстинкты. 18 — Исполнительность. 19 — Влечение к вину. 20— Пищевые инстинкты. 21 — Скрытность. Вежливость. 22 — Бережливость 23 — Творческие способности. 24 — Совершенствование. 25 — Страх. 26 — Скромность. 27 — Самолюбие. 28 — Верность. 29 — Патриотизм. 30 — Родительские чувства. 31 — Брак.

Рис. 8.

I— Первичные (центральные) поля;

II— Вторичные (периферические) поля;

III— Третичные поля (зоны перекрытия анализаторов).

1 — Рецептор

2 —Эффектор

3 — Нейрон чувствительного узла

4—Двигательный нейрон

5,6 — Переключательные нейроны спинного мозга и ствола

7,8,9,10 — Переключательные нейроны подкорковых образований

11,14 — Афферентные волокна из подкорки

13 — Пирамида V слоя

12,15,17 — Звёздчатые клетки коры

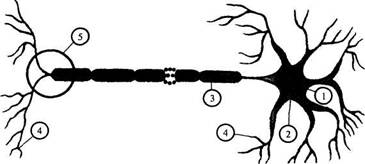

Рис. 9 Нейрон. Образование синапса

1 — Тело нервной клетки

2 — Ядро нервной клетки

3 — Аксон

4 — Дендрит

5 — Синапс

Рис. 10 Схема рефлекторной дуги

а — Двухнейронная б — Трехнейронная

1— Рецептор

2— Центростремительный (чувствительный) нерв

3— Центробежный (двигательный) нерв

4— Рабочий орган

5— Вставочный нейрон

Рис. 11 Пример безусловного оборонительного рефлекса на ожог

1— Тепловые рецепторы

2— Чувствительный нейрон

3— Вставочный нейрон

4— Двигательный нейрон

5— Мышцы пальца

Рис. 12 Расположение основных ядер гипоталамус

Гипоталамические ядра

1— Паравентрикулярное ядро

2— Преоптическое ядро

3— Переднемедиальное ядро

4— Супраоптическое ядро

5— Заднее ядро

6— Заднемедиальное ядро

7— Сосцевидное тело

8— Мозолистое тело

9— Боковой желудочек

10— Передняя спайка

11— Столбик свода

12— Зрительный перекрест

13— Ножка свода

14— Мозговая полоска таламуса

15— Таламус и межталамическая серая спайка

16— Сосцевидно-таламический тракт Вик-д'Азира

17— Ножка мозга

18— Шишковидное тело

19— Покрышка среднего мозга

20— Терминальная пластинка

Рис. 13. Базальные ядра конечного мозга (полусхематично)

А - Вид сверху

Б - Вид снаружи

В - Вид изнутри

1,3 — Хвостатое ядро

2 — Стриатум (полосатое тело)

4— Таламус

5—Паллидум (бледное тело)

6— Скорлупа

7— Бледный шар

8— Перемычка серого вещества между хвостатым и чечевицеобразным ядрами

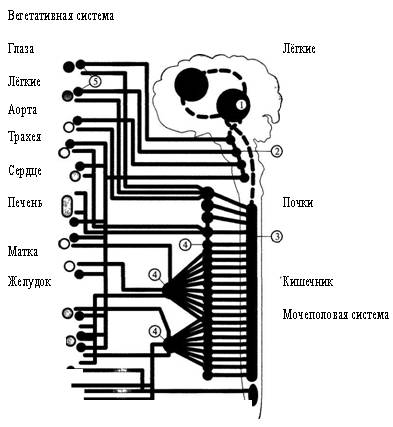

Рис.14. Вегетативная система

1— Высшие вегетативные центры головного мозга

2— Парасимпатические центры головного и спинного мозга

3— Симпатические центры

4— Нервные узлы симпатического ствола и нервных сплетений

5— Нервные узлы парасимпатической системы

Рис.15. Защита мозга

1— Венозный синус

2— Жёсткая оболочка мозга

3— Череп

4— Латеральный желудочек

5— Третий желудочек

6— Четвёртый желудочек

7— Мозжечок

8— Спинной мозг

Рис.16. Корково-ядерный и пирамидный пути

1— Прецентральная извилина

2— Лучистый венец

3— Внутренняя капсула

4— Ножка большого мозга

5— Мост

6— Продолговатый мозг

7— Спинной мозг

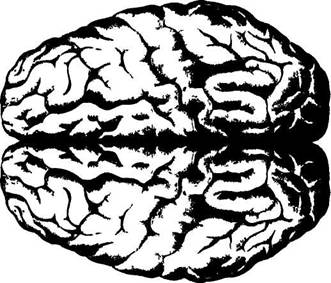

Рис.17. Немая карта мозга
