Примеры выбора шкалы и расчета размеров фигур

Пример 1. Максимальная и минимальнаявеличины различаются незначительно. Пусть минимальная величина составляет 5 единиц, а максимальная – 50 единиц, т. е. величины различаются в 10 раз. В этом случае приемлема непрерывная шкала и линейная зависимость между величиной явления и размером знака (рисунок 25). Если 5 единиц принять за 1 мм высоты квадрата, прямоугольника или радиуса окружности, то 50 единиц будет выражаться фигурой в 10 раз большей, т. е. высотой или радиусом в 10 мм.

Пример 2. Крайние значения показателей значительно различаются по величине. Линейнаязависимость между величиной явления и размером условного знака неприемлема из-за большой разницы самого большого и самого маленького знаков. Выразим величину явления непрерывной шкалой, но не высотой или радиусом фигуры, а площадью знака. Возьмем для примера несколько величин: 5, 140, 230 и 500 единиц. Пусть одна единица занимает площадь в 1 мм². Площади остальных величин, расчет размеров фигур приведены в таблице 21.

Таблица 21 – Линейная зависимость между величиной явления и размером знака

Величина, единицы	Занимаемая площадь, мм^2	Сторона квадрата А = VS, мм	Радиус окружности R = /π, мм
		2,2	1,3
		11,8	6,7
		15,2	8,6
		22,4	12,6

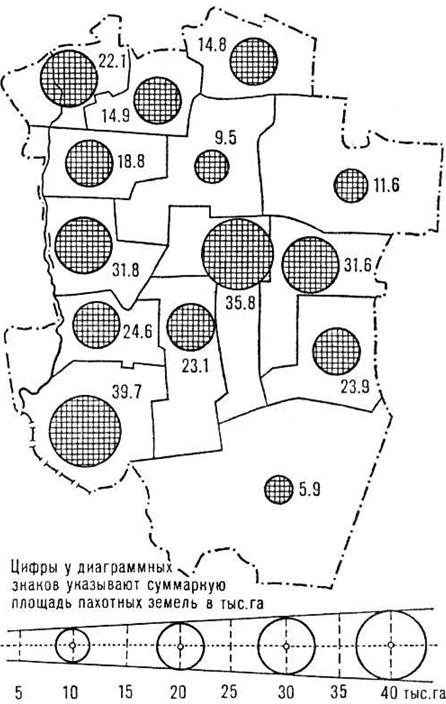

Рисунок 25 – Способ картодиаграмм (непрерывная шкала)

Пример 3. Пусть величины изменяются от 5 до 5 000. В этом случае выберем условную ступенчатую шкалу. Все значения ряда чисел разделим на несколько групп («ступеней») и каждой ступени присвоим определенный размер знака (высоту квадрата, прямоугольника или радиусокружности).

ЛИТЕРАТУРА

1. Картография с основами топографии: в 2 ч. / А.В. Гедымин [и др.]; под ред. А.В. Гедымина. – М.: Просвещение, 1973. – Ч. 1. Понятие о топографической карте. Топографическая карта. Съемка местности / А.В. Гедымин [и др.]; под ред. А.В. Гедымина. – 1973.– 160 с.

2. Картография с основами топографии: учеб. пособие / Г.Ю. Грюнберг [и др.]; под ред. Г.Ю. Грюнберга. – М.: Просвещение, 1991. – 368 с.

3. Колосова, Н.Н. Картография с основами топографии: учеб. пособие / Н.Н. Колосова, Е.А. Чурилова, Н.А. Кузьмина. – М: Дрофа, 2006. – 272 с.

4. Комиссарова, Т.С. Картография с основами топографии: учебник / Т.С. Комиссарова. – М: Просвещение, 2001. – 181 с.

5. Курдин, С.И. Лабораторный практикум по картографии с основами топографии / С.И. Курдин. – Минск: УП «Экоперспектива», 2003. – 206 с.

6. Соломко, А.В. Картография с основами топографии / А.В. Соломко. – Минск: Университетское, 2000. – 358 с.

7. Романкевич, А.П. Топография с основами геодезии: Курс лекций / А.П. Романкевич, П.П. Явид. – Минск: БГУ, 2004. – 312 с.

8. Условные знаки для топографических планов масштабов 1: 5 000, 1: 2 000, 1: 1 000, 1: 500 / Главное управление геодезии и картографии при Совете Министров СССР. – М.: Недра, 1989. – 286 с.

9. Фокина, Л.А. Картография с основами топографии: учеб. пособие / Л.А. Фокина. – М.: Гуманит. изд. центр ВЛАДОС, 2005. – 335 с.

10..Южанинов, В.С. Картография с основами топографии / В.С. Южанинов. – М.: Высшая школа, 2001. – 302 с.
