Оценка результатов анализа ВСР

Статистические методы:методы применяются для непосредственной количественной оценки ВРС в исследуемый промежуток времени. При их использовании кардиоинтервалограмма рассматривается как совокупность последовательных временных промежутков – интервалов RR. Статистические характеристики динамического ряда кардиоинтервалов включают: SDNN, RMSSD, PNN5O, CV.

Проведения анализа вариабельности сердечного ритма, оценка типа вегетативной регуляции

SDNN или СКО – суммарный показатель вариабельности величин интервалов RR за весь рассматриваемый период (NN – означает ряд нормальных интервалов «normal to normal» с исключением экстрасистол);

СКО – среднее квадратическое отклонение (выражается в мс);

СКО – среднее квадратическое отклонение (выражается в мс);

SDNN – стандартное отклонение NN интервалов (аналог СКО);

SDANN – стандартное отклонение средних значений SDNN из 5 минутных сегментов для записей средней длительности, многочасовых или 24-х часовых записей. Подобным же образом могут обозначаться и стандартные отклонения средних значений других показателей;

RMSSD – квадратный корень из суммы квадратов разности величин последовательных пар интервалов NN (нормальных интервалов RR);

NN5O – количество пар последовательных интервалов NN, различающихся более, чем на 50 миллисекунд, полученное за весь период записи;

PNN5O (%) – процент NN50 от общего количества последовательных пар интервалов, различающихся более, чем на 50 миллисекунд, полученное за весь период записи;

CV – коэффициент вариации. Он удобен для практического использования, так как представляет собой нормированную оценку СКО;

CV= СКО/М*100, где М – среднее значение интервалов RR.

Геометрические методы (вариационная пульсометрия: на основании полученных данных строится вариационная кривая (кривая распределения кардиоинтервалов – гистограмма) и определяются ее основные характеристики: Мо (Мода), Амо (амплитуда моды), MxDMn (вариационный размах). Мода – это наиболее часто встречающееся в данном динамическом ряде значение кардиоинтервала. Амо – (амплитуда моды) – это число кардиоинтервалов, соответствующих значению моды, в % к объему выборки. Вариационный размах (MxDMn) отражает степень вариативности значений кардиоинтервалов в исследуемом динамическом ряду. Он вычисляется по разности максимального (Mx) и минимального (Mn) значений кардиоинтервалов и поэтому при аритмиях или артефактах может быть искажен. При построении гистограмм (или вариационных пульсограмм) первостепенное значение имеет выбор способа группировки данных. В многолетней практике сложился традиционный подход к группировке кардиоинтервалов в диапазоне от 400 до 1300 мс. с интервалом в 50 мс (рис. 1). Таким образом, выделяются 20 фиксированных диапазонов длительностей кардиоинтервалов, что позволяет сравнивать вариационные пульсограммы, полученные разными исследователями на разных группах исследований. При этом объем выборки, в которой производится группировка и построение вариационной пульсограммы, также стандартный – 5 минут.

Рис. 1 Вариационная пульсограмма при нормокардии

По данным вариационной пульсометрии вычисляется широко распространенный в России индекс напряжения регуляторных систем или стресс-индекс.

Ин = АМо/2Mо* MxDMn.

Корреляционная ритмография – скатерография: сущность метода корреляционной ритмографии заключается в графическом отображении последовательных пар кардиоинтервалов (предыдущего и последующего) в двухмерной координатной плоскости. По оси абсцисс откладывается величина R-Rn, а по оси ординат – величина R-Rn+1. График и область точек, полученных таким образом, называется корреляционной ритмограммой или скаттерограммой (scatter-рассеивание). При построении скаттерограммы образуется совокупность точек, центр которых располагается на биссектрисе. Расстояние от центра до начала осей координат соответствует наиболее ожидаемой длительности сердечного цикла (Мо). Величина отклонения точки от биссектрисы влево показывает, насколько данный сердечный цикл короче предыдущего, вправо от биссектрисы – насколько он длиннее предыдущего. Предлагается вычислять следующие показатели скаттерограммы:

1. Длина основного (без экстрасистол и артефактов) «облака» (длинная ось эллипса – L) соответствует вариационному размаху. По физиологическому смыслу этот показатель не отличается от SDNN, то есть отражает суммарный эффект регуляции ВСР, но указывает на максимальную амплитуду колебаний длительности интервалов R-R;

2. Ширина скаттерограммы (перпендикуляр к длинной оси, проведенный через ее середину – w);

3. Площадь скаттерограммы вычисляется по формуле площади эллипса:

S = (pЧLЧw)/4.

Нормальная форма скаттерограммы представляет собой эллипс, вытянутый вдоль биссектрисы. Именно такое расположение эллипса означает, что к дыхательной прибавлена некоторая величина недыхательной аритмии. Форма скаттерограммы в виде круга означает отсутствие недыхательных компонентов аритмии. Узкий овал (см. рис. 2) соответствует преобладанию недыхательных компонентов в общей вариабельности ритма, которая определяется длиной «облака» (скаттерограммы).

Рис. 2 Образцы корреляционных ритмограмм (КРГ) - скатерограмм, вверху - нормальная КПГ, внизу - у пациента с аритмией.

Длина овала хорошо коррелировала с величиной HF, а ширина с LF (см. ниже). При аритмиях, когда методы статистического и спектрального анализа вариабельности сердечного ритма малоинформативны или неприемлемы, целесообразно использовать оценку корреляционной ритмограмм.

Спектральные методы анализа ВСР: применение спектрального анализа позволяет количественно оценить различные частотные составляющие колебаний ритма сердца и наглядно графически представить соотношения разных компонентов СР, отражающих активность определенных звеньев вегетативной нервной системы. При спектральном анализе ВСР важное значение имеет объем анализируемой выборки. При коротких записях (5 минут) выделяют три главных спектральных компоненты. Эти компоненты соответствуют диапазонам дыхательных волн и медленных волн 1-го и 2-го порядка (см. рис. 3).

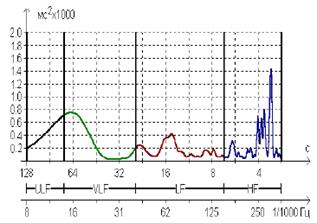

Рис. 3 Спектрограмма вариабельности сердечного ритма

В западной литературе соответствующие спектральные компоненты получили названия высокочастотных (High Frequency – HF), низкочастотных (Low Frequency – LF) и очень низкочастотных (Very Low Frequency – VLF). По евро-американским рекомендациям (1996) предлагаются следующие диапазоны частот: высокочастотный диапазон (дыхательные волны) – 0,4–0,15 Гц (2,5–6,5 сек); низкочастотный диапазон (медленные волны 1-го порядка) – 0,15–0,04 Гц (6,5–25 сек); очень низкочастотный диапазон (медленные волны 2-го порядка) – 0,04 –0,003 Гц (25 – 333 сек).

При спектральном анализе обычно для каждого из компонентов вычисляют абсолютную суммарную мощность в диапазоне, среднюю мощность в диапазоне, значение максимальной гармоники и относительное значение в процентах от суммарной мощности во всех диапазонах (Total Power-TP). При этом ТР определяется как сумма мощностей в диапазонах HF, LF и VLF. По данным спектрального анализа сердечного ритма вычисляются следующие показатели: индекс централизации – ИЦ (Index of centralization, IC=(HF+LF)/VLF) и индекс вагосимпатического взаимодействия LF/НF.
