Выбор реле напряжения

Выбор реле минимального тока

В качестве минимального токового реле в цепях постоянного тока применяют реле контроля тока РЭВ-830.

Выбор производится по минимально допустимому току обмотки возбуждения двигателя. Втягивающие катушки реле изготавливаются на номинальные токи: 1,6; 2,5; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630 А. При этом реле могут быть отрегулированы на ток втягивания в пределах 30–80% от номинального тока катушки.

Защита двигателя от снижения напряжения применяется для предотвращения перегрева двигателя при глубоких уменьшениях напряжения питающей сети.

При коротких замыканиях в сети происходит падение напряжения на двигателе, а ток в якорной цепи возрастет, что приводит к срабатыванию токовой защиты. При перерыве подачи напряжения более 0,5 с самозапуск двигателя станет невозможным благодаря срабатыванию реле напряжения.

В качестве нулевой защиты в двигателях постоянного тока применяются реле напряжения серий ЭРЭ-100, Р100Е, РЭ-500, РЭВ820 и современный отечественный аналог РЭ14.

Реле РЭ14 исполняются одностабильными и выпускаются с 2 контактами: 1 замыкающий и 1 размыкающий либо 2 замыкающих, или с 4 контактами: 2 замыкающих и 2 размыкающих либо 4 замыкающих. Втягивающие катушки исполняются на номинальные напряжения 24, 48, 110, 220 В. Реле РЭ14 допускают регулировку напряжения срабатывания в пределах 25–80% от номинального напряжения катушки. Коэффициент возврата реле не нормируется. Потребляемая мощность реле РЭ14 не более 30 Вт, а коммутируемое напряжение и ток 440 В и 16 А соответственно.

Выбор реле осуществляется по номинальному напряжению катушки, которое должно соответствовать номинальному напряжению питающей сети, и по напряжению и току коммутируемой цепи.

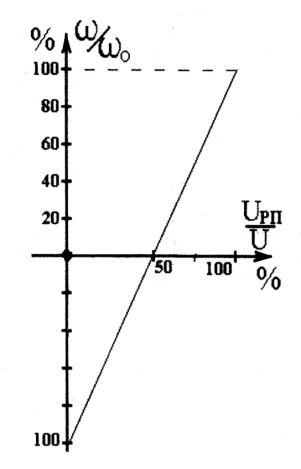

Рис. 1.4. Характеристики напряжения на РПВ и РПН

Так же необходимо выбрать реле противовключения (РПВ и РПН). Обычно сопротивление противовключения R_п равно половине общего сопротивления реостата R. Для такого случая верен график, приведенный на рис. 1.4.

Сопротивление противовключения должно вводится при отрицательных скоростях для ограничения тока якоря двигателя. Как видно из рис. 1.4, при отрицательных скоростях двигателя напряжение на реле будет менее половины номинального, а при положительных – более половины номинального напряжения. Следовательно, необходимо, чтобы при отрицательных скоростях присутствовало сопротивление R_п, а при положительных – отсутствовало. Такое возможно при срабатывании реле при напряжении, равном половине номинального, но для надежности работы напряжение втягивания реле выбирают из условия

. (1.1)
