ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ

Преобразователь частоты (ПЧ) в ЭП является силовым регулятором, вход которого подключен к питающей сети с нерегулируемыми значениями напряжения U1 и частоты f1, а на выходе обеспечиваются регулируемые значения напряжения U2 (или тока I₂) и частоты f₂ в зависимости от задания и управляющих сигналов Uу (рис. П7.1).

Рис. П7.1. Преобразователь частоты в ЭП

Применение ПЧ в ЭП обеспечивает наиболее экономичные способы регулирования скорости и момента электродвигателей переменного тока. В зависимости от типа электропривода ПЧ может быть включен между питающей сетью и статорной обмоткой двигателя (частотно-управляемый ЭП), как это показано на рис. П7.2, или между роторной обмоткой и питающей сетью (например, в ЭП с машиной двойного питания, показанном на рис. П7.3). Такое включение обычно позволяет уменьшить установленную мощность ПЧ, но требует применения электродвигателя с фазным ротором.

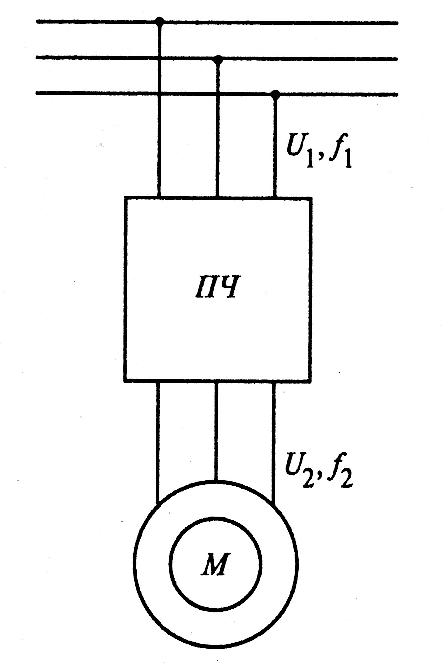

Рис. П7.2. Включение ПЧ в статорную обмотку двигателя	Рис. П7.3. Включение ПЧ в роторную обмотку двигателя

Продолжение прил. 7

Поведение и свойства электродвигателей переменного тока при питании от источника напряжения регулируемой частоты достаточно подробно были известны уже в 60-е годы прошлого века, но практического применения частотно-управляемые ЭП в то время не получили из-за отсутствия элементной базы для разработки статических ПЧ.

Исключением были высокоскоростные частотно-управляемые ЭП, выполненные на высокочастотных короткозамкнутых АД и электромеханических ПЧ.
