РАБОТА 1. ЗАКОН ОМА ДЛЯ ОДНОРОДНОГО И НЕОДНОРОДНОГО УЧАСТКОВ ЦЕПИ ПОСТОЯННОГО ТОКА.

ЦЕЛЬ РАБОТЫ: экспериментальная проверка справедливости закона Ома в цепи

постоянного тока.

В металлических проводниках валентные электроны не связаны с определенными атомами и хаотически движутся между узлами кристаллической решетки - положительными ионами металла.

Если создать в проводнике электрическое поле, то наряду с хаотическим возникает направленное движение электронов – ток проводимости.

Характеристики тока - сила тока I и напряжение U на участке цепи постоянного тока связаны законом Ома: U (1)

где 1/R=G - э лектропроводность участка цепи, которая зависит от материала, формы, размеров и температуры.

Чтобы сила тока I в цепи оставалась постоянной, необходимо поддерживать электрическое поле, которое ослабевает в результате направленного перемещения зарядов.

Устройство, называемое источником тока, создает электрическое поле и поддерживает его постоянным, осуществляя перенос электрических зарядов против электростатических сил. Такой перенос может производиться только силами не электростатического происхождения. Эти силы обобщенно называются сторонними. Сторонние силы могут возникать за счет механических, химических, тепловых, электромагнитных или других процессов в источнике тока. Величину сторонних сил характеризуют электродвижущей силой - эдс e, которая равна работе сторонних сил по переносу электрических зарядов, деленной на значение перенесенного заряда:

e (2)

Различают два вида участков цепи: 1) 1однородный или пассивный без источников тока,

2) неоднородный или активный, где есть источники тока. Напряжение на любом участке цепи равно суммарной работе по перемещению зарядов, деленной на значение перемещенного заряда.

Для однородного участка суммарная работа равна только работе сил электростатического поля и напряжение равно разности потенциалов поля начала и конца участка:

U = j_нач. - j_кон.

На неоднородном участке к работе электростатических сил надо прибавить работу сторонних сил в источнике тока.

В общем случае под напряжением участка цепи постоянного тока понимают разность потенциалов начала и конца участка, сложенную алгебраически с эдс источников тока на данном

участке: U = j_нач. - j_кон. ± e (3)

Значение эдс берут со знаком "+", если при движении от начала участка к концу проходим, источник от отрицательной клеммы к положительной, значение эдс берут со знаком "-", если внутри источника идем от положительной клеммы к отрицательной.

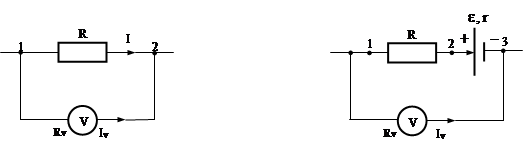

а) б)

Рис.1

Для измерения напряжения на каком-либо участке параллельно ему включают вольтметр (рис.1). Что показывает вольтметр? Являясь однородным участком цепи, вольтметр показывает напряжение на этом участке, т. е. на себе самом, или разность потенциалов точек, между которыми он включен.

Согласно закону Ома (1) напряжение на любом участке равно

U = I R (4)

где R - общее сопротивление данного участка. Сила тока величина алгебраическая, она берется со знаком "+", если ток направлен от начала к концу участка; если направление тока - от конца участка к началу, то со знаком "-".

Если параллельные ветви цепи представляют собой однородные участком (рис.1а), то напряжения на них будут одинаковы:

U₁₂ = I R = j₁ - j₂ ; U_v = I_v R_v = j₁ - j₂ ; U₁₂ = U_v

В случае, когда одна (или несколько) из ветвей цепи - неоднородный участок (1-2-3 на рис.1б), то напряжение на таком участке отличается от показаний вольтметра на значение эдс в большую или меньшую сторону в зависимости от включения источника тока. Для участка 1-2-3 напряжение U₁₃ будет меньше показания вольтметра:

U₁₃ = I (R + r) = j₁ - j ₃ - e = U_v - e
