Цветная вклейка

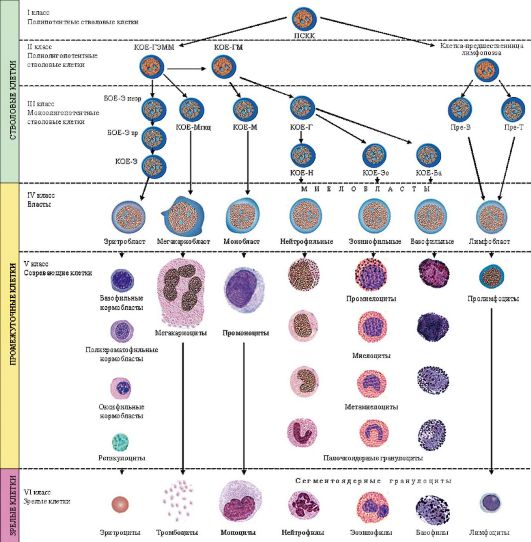

Рис. 14-1. Современная схема кроветворения. ПСКК - полипотентная стволовая кроветворная клетка, КОЕ-ГЭММ - колониеобразующая единица гранулоцитов, эритроцитов, макрофагов, мегакариоцитов, КОЕ-ГМ - колониеобразующая единица гранулоцитов и макрофагов, БОЕ-Э - бурстобразующая единица эритроцитов (БОЕ-Э незр - незрелая, БОЕ-Э зр - зрелая), КОЕ-Э - колониеобразующая единица эритроцитов, КОЕ-Мгкц - колониеобразующая единица мегакариоцитов, КОЕ-М - колониеобразующая единица макрофагов, КОЕ-Г - колониеобразующая единица гранулоцитов, КОЕ-Н - колониеобразующая единица нейтрофилов, КОЕ-Эо -колониео- бразующая единица эозинофилов, КОЕ-Ба - колониеобразующая единица базофилов

Рис. 14-3. Патологические формы эритроцитов: 1 - нормобласт базофильньш; 2 - нормобласт полихроматофильный; 3 - нормобласт оксифильньш (ортохромный); 4 - полихроматофилышй эритроцит; 5 - ретикулоцит; 6 - эритроцит с тельцем Жолли; 7 - эритроцит с азурофильной зернистостью; 8 - эритроцит с базофильной зернистостью; 9 - эритроцит с кольцами Кабо; 10 - анизоцитоз; 11 - пойкилоцитоз; 12 - гипохромный эритроцит; 13 - гемоглобиновая дегенерация Эрлиха; 14 - эритроцит с тельцами Гейнца; 15 - мегалобласт базофильный; 16 - мегалобласт полихроматофильный; 17 - мегалобласт оксифильный; 18 - микроцит; 19 - макроцит; 20 - мегалоцит

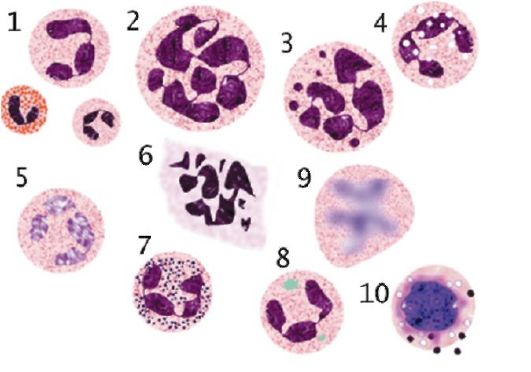

Рис. 14-9. Патологические формы гранулоцитов: 1 - микроформы гранулоцитов; 2 - гигантский гиперсегментированный нейтрофил; 3 - фрагментация ядра нейтрофила; 4 - вакуолизация ядра и цитоплазмы нейтрофила; 5 - хроматинолиз ядра; 6 - рексис ядра; 7 - нейтрофия с токсогенной зернистостью; 8 - тельца КнязьковаДеле; 9 - кариолизис; 10 - дегрануляция базофила

Рис. 14-10. Патологические формы лимфоцитов и моноцитов: 1 - нормальный узкоцитоплазменный лимфоцит; 2 - нормальный моноцит; 3 - пикноз ядра лимфоцита; 4 - вакуолизация ядра и цитоплазмы моноцита; 5 - фрагментация ядра лимфоцита и моноцита; 6 - микроформы лимфоцитов
