Водоотводные сооружения

В зависимости от рельефа, гидрологических, гидрогеологических и мерзлотно-грунтовых условий поверхностные и грунтовые надмерзлотные воды от дорожного полотна отводят с помощью следующих сооружений:

боковых водоотводных канав (рис. 19.40), лотков и полулотков;

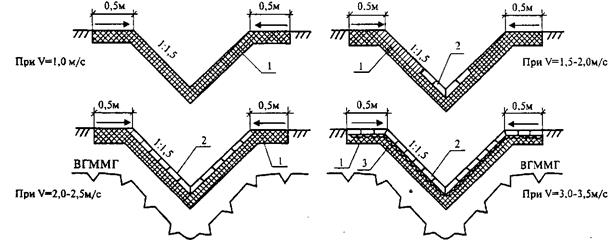

Рис. 19.40. Поперечные сечения водоотводных канав:
1 - дерн, мох, торф; 2 - укрепление из сборных бетонных плит на слое теплоизоляционного материала пенопласта или местного мохоторфа (при его наличии); 3 - мощение

нагорных мерзлотных валиков, приоткосных берм и водонепроницаемых замков с нагорными канавами; поперечных канав.

В подзоне I₃ с островной высокотемпературной несливающейся вечной мерзлотой допускается при соответствующем технико-экономическом обосновании проектировать дренажи для отвода грунтовых вод.

Размеры водоотводных сооружений назначают по гидравлическому расчету, учитывая приток и глубину залегания вод, осушаемую площадь и ее инженерно-гидрогеологические условия. Форму поперечного сечения канав принимают такой, чтобы обеспечить механизированное производство работ и устойчивость откосов.

Водоотводные канавы проектируют на устойчивых основаниях, сложенных непросадочными грунтами. При этом дно и откосы канав (кюветов), устраиваемых в легкоразмываемых грунтах, укрепляют одиночным или двойным слоем луговой или тундровой дернины, камнем или бетонными плитами (см. рис. 19.40). Если скорость течения воды превышает допустимую для соответствующих типов укрепления, необходимо предусматривать перепады, быстротоки или водобойные колодцы (см. главу 15).

На участках с подземными льдами, а также с грунтами, сильно льдонасыщенными, залегающими в пределах двойной мощности сезонно оттаивающего слоя, следует избегать применения водоотводных и нагорных канав.

В таких случаях для отвода воды на косогорных участках предусматривают бермы или нагорные валики (рис. 19.41, а, б, в, г), а на равнинных участках - фильтрующие водоперепуски (дрены) по гидравлическому расчету.

Рис. 19.41. Конструкции нагорных валиков и канав:
а - нагорный валик, б - мерзлотный валик с канавой; в - нагорная канава; г - нагорная канава с утеплителем;
1 - смесь гравия с торфяной крошкой; 2 - сборные бетонные плиты; 3 - местный грунт; 4 - одерновка; 5 - дренирующий грунт; 6 - жердевая стенка; 7 - жерди диаметром 10 см; 8 - мох, торф, пенопласт и др. теплоизоляционные материалы; 9 - деревянный лоток; 10 - щебень с грунтом

Нагорные валики располагают не ближе 20 м от подошвы насыпи. Высоту их назначают с обязательным превышением максимального расчетного уровня воды на 0,25 м. Во всех случаях высота валика должна быть равна или более 0,6 м, ширина по верху - более 1 м; заложение откосов - положе 1:2.

Валики целесообразно отсыпать из глинистых грунтов с обязательным сохранением мохорастительного покрова в основании. Откос валика и полосу вдоль его подошвы на ширину 1 м с нагорной стороны укрепляют гравием по слою мха или торфа. Для большей устойчивости нагорный валик покрывают теплоизоляцией; на косогорах круче 1:5 внутри его предусматривают жердевую стенку (рис. 19.41, а).

При проектировании насыпей в равнинной местности на сухих местах боковые канавы предусматривают непосредственно у подошвы насыпи. В тех же условиях, но при косогорной местности боковую канаву проектируют непосредственно у подошвы нагорного откоса, а нагорную канаву - в 10 м от бровки боковой канавы. Откосы канав укрепляют согласно СНиП 2.05.02-85 и специальных рекомендаций.

На участках с наличием потока грунтовых вод водоотводные устройства проектируют в комплексе с противоналедными мероприятиями.

На косогорных участках с большой водосборной площадью или сильными снежными заносами водоотвод проектируют в виде двух рядов нагорных канав (рис. 19.41, в), расположенных в 100 м друг от друга, или нагорной канавы в сочетании с мерзлотным валиком, который устраивают с низовой стороны нагорной канавы (рис. 19.41, б) в 50 м от подошвы насыпи. Нагорные канавы с утеплением для предотвращения наледеобразования устраивают по типу (рис. 19.41, г). Уклоны дна канав принимают более 3 %, а в выемках - более 5 %.
