Деформации и разрушения земляного полотна и водоотвода

Деформации земляного полотна связаны с грунтово-гидрологическими условиями, воздействием климатических факторов, сложившегося водно-теплового режима земляного полотна и дорожной конструкции в целом, условиями эксплуатации дороги, а в ряди случаев - и с технологией строительства и своевременностью проведения мероприятий по содержанию автомобильной дороги. В конечном счёте они определяют условия увлажнения грунтов земляного полотна. Наиболее часто используемые для сооружения земляного полотна связные грунты с увеличением влажности из твёрдого или полутвердого состояния переходят в пластичное, пластично-текучее и текучее. Эти переходы сопровождаются уменьшением прочностных и деформативных характеристик во много раз, что приводит к потере прочности и устойчивости земляного полотна и образованию различных видов деформаций (рис. 6.1).

Рис. 6.1. Основные виды деформаций насыпей:
а - деформации грунта в активной зоне (рабочем слое); б - просадка насыпи на слабом основании; в, г - расползание (растекание) насыпи; д - деформации откосов; е - сползание (смешение) насыпи по наклонённому основанию

Деформации в активной зоне (рабочем слое) и на обочинах (рис. 6.1, а) возникают при доуплотнении грунта, локальной потере им прочности при переувлажнении, особенно в случае возведения насыпи при строительстве из неоднородных грунтов или в результате пучинообразования (явление комплексного воздействия на пучиноопасный грунт влаги и отрицательной температуры). Деформации, связанные с дополнительным уплотнением грунта в зоне проезжей части, возникают под воздействием транспортных нагрузок, веса вышележащих слоев грунта и дорожной одежды в процессе эксплуатации дороги в виде отдельных просадок покрытия различной площади с плавными очертаниями краев или осадки по всему поперечнику на определенном протяжении дороги. Их образование, как правило, не сопровождается появлением отдельных трещин или сетки трещин в дорожной одежде, хотя могут быть и исключения при локальных осадках значительной величины.

Потеря грунтом прочности на отдельных участках дороги или локально в отдельных местах возникает при переувлажнении грунта активной зоны поверхностными (грунтовыми) водами. В результате под действием транспортных нагрузок на покрытии образуются просадки с сеткой трещин, проломы дорожной одежды с разрушением материала покрытия.

Пучинами называют деформации увеличения объёма грунта в активной зоне земляного полотна, проявляющиеся зимой во взбугривании и потере ровности покрытия, а в период оттаивания при проезде автомобилей - в проломах одежды, вызванных снижением прочности переувлажнённых грунтов. Классификация условий образования пучин приведена в табл. 6.1.

Таблица 6.1

№ п/п	Наименование пучин (по генетическому характеру увлажнения грунтов)	Связь с грунтовыми и поверхностными водами	Характеристика процессов увлажнения
	Гидрогеологические	Связаны преимущественно с высоким стоянием грунтовых вод. Накопление влаги происходит за счёт капиллярного поднятия грунтовых вод преимущественно в осенний и частично в зимний периоды	Резкое поднятие горизонта грунтовых вод в начале осенне-зимнего периода и высокое стояние его весной. Резкое возрастание влажности верхнего слоя грунтов насыпи в начале зимы с последующим затуханием процесса к концу зимы
	Температурные	Связаны с перемещением грунтовых вод к зоне промерзания под действием значительных температурных градиентов и длительными сроками их действия	Циклическое изменение влажности верхней части грунтов земляного полотна. Интенсивное накопление ледяных прослоек у границы промерзания
	Поверхностные	Связаны с длительным стоянием поверхностных вод, обильным выпадением атмосферных осадков и их проникновением через трещины покрытия в грунт земляного полотна в осенне-зимний период, плохой организацией работ по снегоочистке дорог	Переувлажнение обочин и откосов в начале осенне-зимнего периода. Перемещение влаги от обочин и откосов в конце зимы к более холодной проезжей части в результате перемещения снега с проезжей части на обочины
	Смешанные	То же, по пп. 1-3	То же. по пп. 1-3

Внешними признаками пучинистых мест в зимний период являются неравномерное поднятие участков покрытия, взбугривание отдельных мест покрытия или образование группы взбугривании, развитых по площади проезжей части с различной степенью интенсивности. Значительная часть из них, как правило, приводит к образованию в дорожной одежде сетки трещин, концентрирующейся у вершины бугров пучения и разрушению покрытия на отдельные куски различной площади и формы. Иногда пучины в большей степени развиваются на обочинах, и их поднятие может оказаться большим, чем в зоне проезжей части.

В весенний период после схода снега на пучинистых участках могут появляться влажные пятна, наблюдается иногда выход вместе с водой мелких частиц дренирующего слоя или грунта земляного полотна, а также волнообразные колебания дорожной конструкции при наезде транспортных средств. Эти участки имеют, как правило, значительно пониженную прочность и интенсивно разрушаются [77].

Деформации неукреплённых или укреплённых несвязными материалами обочин выражаются в образовании колей, ям, часто приводящих к разрушению кромок покрытия проезжей части дороги, переувлажнению грунтов рабочего слоя земляного полотна, разрушению прибровочной части обочин. На укреплённых связными материалами обочинах (асфальтобетон, битумогрунт и др.) возникают дефекты, характерные для деформаций покрытий дорожных одежд проезжей части.

Наиболее частой причиной деформаций земляного полотна на слабом основании (рис. 6.1, б) является потеря его устойчивости. Наиболее типичными случаями потери устойчивости является выпор - смещение отдельных блоков массива основания по определенной поверхности скольжения без разрушения структуры грунта внутри этих блоков (рис. 6.2, а). Выпору способствуют недостаточная прочность дернового слоя болота, устройство канав и других выработок у подошвы насыпи. Выдавливание грунта основания насыпи (рис. 6.2, б) связано с пластическим его течением, которое сопровождается разрушением структурной связности перемещаемого грунта. Пластическое выдавливание более свойственно болотным грунтам с малой водопроницаемостью и низким углом внутреннего трения. Выдавливанию способствует слоистое строение залежи, наличие мягких пластических прослоек, а также более высокая горизонтальная проницаемость. Пластические деформации характерны для болот II типа. В результате выдавливания поверхность насыпи резко деформируется, приобретая вогнутый корытный профиль, иногда с образованием продольных трещин и провалов средней части (Евгеньев И.Е. Строительство автомобильных дорог через болота. М.: Транспорт, 1968).

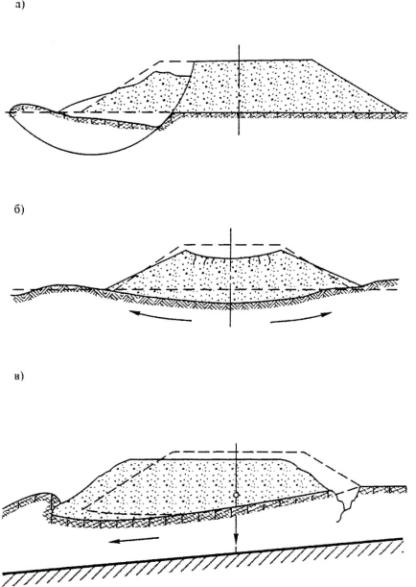

Рис. 6.2. Основные формы потери устойчивости насыпи на слабом основании

Оползневой сдвиг (рис. 6.2, в) - это поперечное или продольное смешение всего объема насыпи и части основания по поверхности скольжения, определенный геологическими разностями в строении основания. Причиной оползневого сдвига насыпи почти всегда является недостаточный учет уклона кровли - плотных пластов, подстилающих болотную залежь. Сдвигу способствует малая проницаемость нижних пластов, так как в таком случае и, соответственно, сопротивление сдвигу в контактной зоне оказывается близким к нулю.

Расползание насыпи (рис. 6.1, в; 6.1, г) происходит в результате использования при строительстве без специальных мероприятий переувлажнённых грунтов, несоблюдения требований по уплотнению грунтов, а также недоучёте их повышенного капиллярного увлажнения. Деформации откосов насыпей (рис. 6.1, д), а также выемок могут быть связаны с потерей их общей и местной устойчивости.

Нарушение общей устойчивости откосов характеризуется смещением значительных масс грунта, частичным или полным разрушением земляного сооружения (насыпи, откосной части выемки) в результате изменения напряжённого состояния в грунтовом массиве, т.е. достижения сдвигающими напряжениями предельных значений. Основные формы нарушения общей устойчивости откосов и условия их возникновения приведены в табл. 6.2 [96]. На рис. 6.3 в качестве примера приведены схемы возможных форм потери общей устойчивости в виде обрушения со срезом.

Таблица 6.2

Формы нарушения общей устойчивости откосов	Характер деформации	Условия возникновения
Обрушение со срезом и вращением	Перемещение значительной части откоса в результате среза по критической поверхности, обычно близкой по форме к круглоцилиндрической с некоторым поворотом вокруг горизонтальной оси. Часто захватывает обочину. Может быть с выдавливанием основания у подошвы насыпи	При глинистых грунтах с достаточно однородным строением при переувлажнении, неустойчивом основании, высоких нагрузках
Скол при просадке	Вертикальное перемещение (опускание) с боковым движением части откоса	Наличие в толще откоса (основании) низкопрочных грунтов, способных выдавливаться под воздействием вышележащих слоев: песков-плывунов, гидронестойких пород (каменная соль, гипс и т.д.), резко просадочных пород и т.п.
Скольжение	Сдвиг части откоса по наклонным плоскостям напластований, древних смещений и т.п.	Наличие ясно выраженной поверхности скольжения со значительным углом падения
Оползень-сдвиг	Почти горизонтальное перемещение части откосов	Наличие слоистого строения толщи с увлажненными мягкими пластичными глинистыми прослойками, залегающими горизонтально или с малым падением

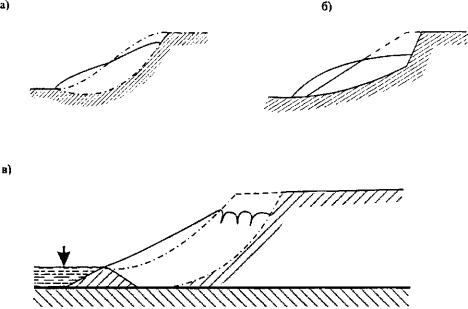

Рис. 6.3. Формы потери общей устойчивости откосов в виде обрушения со срезом:
а - по круглоцилиндрической поверхности скольжения; б - по деформированной круглоцилиндрической поверхности скольжения; в - по границе слоев при подтоплении

Нарушение местной устойчивости откосов характеризуются смешением отдельных участков поверхности откосов [55]. Это - деформации локального характера, хотя иногда они могут охватывать и достаточно большие площади. Основные их формы приведены в табл. 6.3.

Таблица 6.3

Формы нарушения местной устойчивости откосов	Причины	Условия образования
Деформации локального скольжения и пластического течения. Выражаются в оползании и сплывах поверхности откосов различной площади, оплывинах на отдельных участках	Физико-химическое выветривание и избыточное увлажнение	Откосы, сложенные глинистыми грунтами, не устойчивыми к физико-химическому выветриванию
Эрозионные деформации. Выражаются в образовании промоин на поверхности грунта, канав и отдельных ям. Могут достигать больших размеров, захватывая обочины и проезжую часть дороги	Дождевые осадки и поверхностные воды	Неукрепленные откосы, сложенные малосвязными и водонеустойчивыми грунтами
Механическая суффозия и вынос грунта. Заключается в выносе грунта из-под обочин и проезжей части просачивающейся водой, проникающей в земляное полотно через покрытия и обочины, вынос грунта грунтовыми водами из откосов выемок	Грунтовые воды	Откосы, сложенные супесчаными и песчаными грунтами, в случае выхода водоносных горизонтов

При этом сплывами называют, по сути, локальные оползни. Они выражаются глубокими деформациями откосов, охватывающими значительные массивы на глубину до 2-3 м и более. Такие сплывы откосов характерны для высоких насыпей и глубоких выемок.

Оплывинами называют поверхностные сплывы с захватом грунта мощностью до 1 м с сохранением общей устойчивости откосов.

Эрозионные деформации выражаются в плоскостном смыве материала (грунта) откоса стекающими водами. Они возникают в местах сосредоточенного поступления поверхностных вод. Подтопляемые откосы имеют, как правило, укрепления. Их деформация (разрушение) определяется конструкцией укрепления и интенсивностью воздействия (помимо общих) агрессивных факторов, специфичных для подтопляемых откосов. К их числу прежде всего относятся: высота, частота и длительность подтопления, волновые нагрузки, скорость течения воды вдоль насыпи, ледоход, припай льда и др. Вместе с этим вне зависимости от вида укрепления могут иметь место размывы оснований (подошвы откосов) насыпей течением водного потока при критических значениях его скорости и объёма перемещаемой воды.

Деформации водоотводных сооружений приводят к снижению их стоковой способности (застой воды, переполнение канав, лотков водой при ливневых осадках и снеготаянии). Значительное влияние на эффективность отвода воды оказывает также зарастание канав растительностью, характерной для влажных мест (осока, камыш и т.д.), кустарником.

Деформации неукреплённых или укреплённых травосеянием водоотводных сооружений выражаются в нарушении их поперечного и продольного профиля (сплывы откосов, размыв канав, изломы продольного профиля, пучинообразное изменение профиля и т.д.).

Для укреплённых асфальтобетоном водоотводных сооружений характерны деформации в виде образования в слоях укрепления трещин, отдельных выбоин или системы трещин и выбоин, в том числе со смещением слоев укрепления, изменение профиля в результате образования пучин или просадочных явлений.

Для слоев укрепления в виде монолитного цементобетона характерны деформации в виде отдельных трещин или системы трещин, сплошного или на отдельных участках шелушения бетона, отдельные сколы и обломы, разрушения швов и материала их заполнения, изменения профиля в результате образования пучин. Для укрепления сборными цементобетонными элементами - дополнительно перекос плит при их просадке или пучении [84].

Возникающие в процессе эксплуатации неисправности дренажей могут быть разделены на три вида:

механические повреждения трубопроводов, смотровых колодцев, выпусков;

нарушение конструктивной целостности дренажа;

закупорка трубопровода.

Виды неисправностей дренажей и причины их образования приведены в табл. 6.4 (Лагойский А.И. Горизонтальные траншейные дренажи на железных дорогах. М.: Транспорт, 1974).

Таблица 6.4

Виды неисправности	Ошибки при проектировании и строительстве	Неудовлетворительное содержание дренажей	Природные причины
Механические повреждения	Недостаточная удаленность дренажа от места приложения внешних силовых воздействий	Небрежное производство земляных работ поблизости от дренажей	Агрессивность воды
	Применение поврежденных элементов	Проведение взрывных работ поблизости от дренажей	Стихийные бедствия
	Низкое качество материалов		Размораживание элементов дренажей
Нарушение конструктивной целостности дренажа	Деформации дна дренажной траншеи, недостаточная удалённость от места приложения внешних силовых воздействий, несоблюдение проектных решений, нарушения технологии строительных работ	Несвоевременное устранение повреждений дренажа и вызывающих их причин	Внезапные подвижки земляного полотна или грунтового массива в его основании
Закупорка трубопровода	Сложность практического осуществления конструкции	Несвоевременная очистка смотровых колодцев и выходов дренажа на поверхность	Химико-бактериологические отложения
	Применение смотровых колодцев неудачной конструкции	Несвоевременный ремонт дренажей	Проникновение в трубопровод корней растений или попадание животных

К механическим повреждениям относятся разрушения дренажных труб, выпусков из дренажей, смотровых устройств и т.д. Механические повреждения возникают, как правило, на небольших по протяжению участках.

При нарушении конструктивной целостности дренажа происходит взаимное смещение его элементов без механических разрушений. К наиболее нежелательным последствиям приводит взаимное смещение дренажных труб, нарушающее непрерывность дренажного трубопровода.

При закупорке дренажного трубопровода целостность дренажа не нарушается. Этот вид неисправностей встречается наиболее часто и служит причиной прекращения работы дренажа. Закупорка дренажа в зависимости от вызывающих ее причин может наблюдаться на всем его протяжении или на небольших участках.

Неисправности дренажей могут быть связаны с рядом природных явлений, к числу которых относятся:

заполнение дренажного трубопровода химико-бактериологическими отложениями;

закупорка трубопровода мелкими животными, проникающими в него на зимнюю спячку при низком расположении выходов из дренажей;

агрессивность воды, протекающей по трубопроводу;

периодическое замораживание и оттаивание;

стихийные бедствия (размывы, подмывы, оползни и т.п.).

Заполнение дренажной траншеи крупным щебнем или камнем без применения геосинтетических материалов может вызвать заиливание дренажного трубопровода. К аналогичным результатам приводит и назначение неоправданно больших размеров водоприемных отверстий в дренажном трубопроводе из керамических труб, а также произвольное назначение размеров пор в трубофильтрах.

Дренажные трубы из керамики и бетона на цементном вяжущем подвержены размораживанию, если они расположены на выходе дренажного трубопровода на поверхность земли. Размораживанию не подвержены трубы из дерева и металла. Агрессивные воды разрушают дренажные трубы, изготовленные на цементном вяжущем. Относительно быстро бетон разрушается водами, имеющими рН < 5,5-6. Защита цементного вяжущего битумными материалами неэффективна. Бактерии, живущие в грунтах, быстро разлагают битумное покрытие.
