Токарная операция

Внутришлифовальная чистовая.

Внутришлифовальная предварительная

Фрезерная.

Сверлильная.

Сверлить и зенковать отверстия. Технологическая база – та же. Станок вертикально-сверлильный, сверлильный с ЧПУ, агрегатно-сверлильный с многошпиндельной головкой.

Фрезеровать фланец с лысками. Технологическая база – та же плюс крепежное отверстие. Станок –вертикально-фрезерный.

030 Шлифовальная.

Шлифовать наружную поверхность центрирующего пояска и торец.

Технологическая база – наружная поверхность большого фланца и торец. Станок – универсально-шлифовальный или торцекруглошлифовальный.

035 Контрольная.

Примеры типовых маршрутов изготовления втулок

Пример 1. Ниже приведены краткое описание операций и операционные эскизы для изготовления втулки

005 Заготовительная (ГКМ).

010 Токарно-винторезная.

Выполняется на станке с ЧПУ РТ-706. Расточить поверхности 1, 3 под шлифование, 2 начисто, подрезать торец, растачивание канавки и фасок.

015 Токарно-винторезная.

Выполняется на станке с ЧПУ. Точить поверхности 1 (под шлифование) 2, 3, 4 начисто, подрезать торец, точить канавку 1 и фаски.

020 Радиально-сверлильная.

Выполняется на радиально-сверлильном станке 2Н53. Сверлить 4 отверстия 1 и зенкеровать 4 отверстия 2. Сверление отверстий под резьбу и нарезание резьбы 025 Термическая. НRС 50...55.

Выполняется на станке 3227. Шлифовать поверхности 1, 2 и торец 3.

035 Круглошлифовальная предварительная.

Выполняется на станке ЗА153. Шлифовать поверхность 1 и торец 2.

Выполняется на станке 3227. Шлифовать поверхности 1, 2.

045 Круглошлифовальная чистовая.

Выполняется на станке ЗА153. Шлифовать поверхность 1 и торец 2.

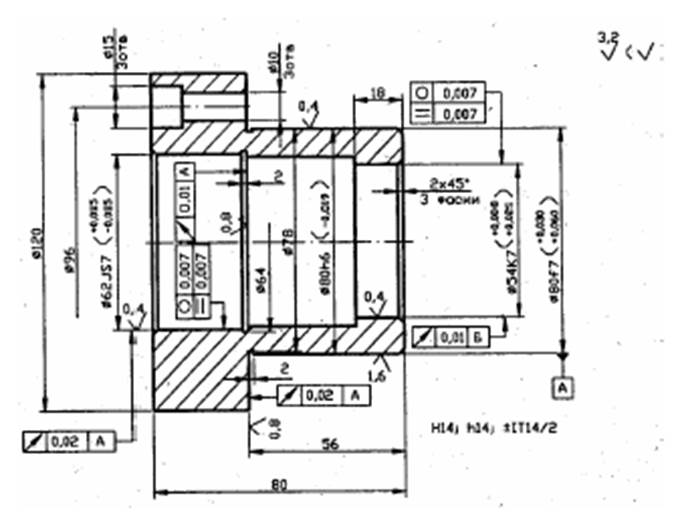

Пример 2. Ниже приведено описание операций с указанием основных средств технологического оснащения для изготовления втулки с фланцем (рис. 47); материал – сталь 45; заготовка штамповка с отверстием

Обработать отверстия с диаметрами 621s7, 58, 54К7; наружную поверхность диаметром 120 мм;

проточки диаметром 64. 2 и 78. 2 мм; две фаски и торец диаметром 120 мм окончательно, торец диаметром 120. 80 мм с припуском на шлифование. Станок: токарный 16К20Т с ЧПУ.

Приспособление: самоцентрирующий трехкулачковый патрон с пневмоприводом. Базирование: по поверхности диаметром 80 мм и по торцу. Режущие инструменты: контурный, расточной и прорезной резцы, оснащенные пластинками твердого сплава Т14К8; зенкеры диаметрами 53,8 и 61,8 мм; развертки

диаметрами 53,93; 54; 61,93 и 62 мм. Измерительный инструмент: индикаторный нутромер с диапазоном измерения 50...75 мм и ценой деления 0,001 или 0,01 мм; штангенциркуль ШЦ1 с диапазоном измерения 150 мм и ценой деления нониуса 0,1 мм; калибры пробки 54К7 и 62187.
