Передача электрической энергии по проводам

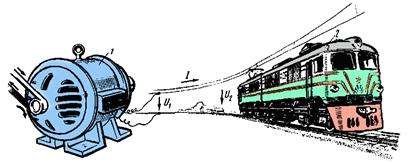

Падение напряжения в проводах линии. Передача электрической энергии от источника 1 (рис. 23) к приемнику 2 происходит по проводам, образующим электрическую линию. При передаче энергии возникает потеря (падение) напряжения в проводах линии

∆U_л = IR_л,

где: R_л — сопротивление проводов линии.

В результате этого напряжение U₂ в конце электрической линии ока-зывается меньше напряжения U₁ в начале линии. Потеря напряжения в проводах линии ∆U_л не является постоянной величиной, она изменяется в зависимости от силы тока нагрузки от нуля до макси-мальной. Кроме того, она зави-сит от сопротивления R_л проводов линии, а следовательно т. е. от их удельной проводимости ρ, площади поперечного сечения s и длины линии l.

На метрополитене и электрифицированных железных дорогах одним из проводов, соединяющих тяговую подстанцию с потребителем — электрическим подвижным составом, является контактный рельс (на железных дорогах – контактный провод), а другим — рельсы. Поэтому под потерей напряжения в проводах ∆U_л в этом случае понимается суммарная потеря напряжения в контактной сети и рельсах. Потеря напряжения в линии увеличивается по мере удаления от тяговой подстанции, в соответствии с этим уменьшается и напряжение на его токоприемнике.

Контрольные вопросы:

1. Что такое электрическое поле?

2. Что такое электрический ток?

3. Как образуется электрическая цепь и из каких частей она состоит?

4. Какова физическая природа электрического тока в металлических проводниках и при каких условиях он возникает?

5. Какова физическая природа электрического сопротивления и в каких единицах оно измеряется?

6. От чего зависит электрическое сопротивление прямолинейных проводников?

7. Как делятся вещества по проводимости электрического тока?

8. Сформулируйте закон Ома для электрической цепи и отдельного ее участка.

9. Сформулируйте первый и второй законы Кирхгофа.

10. В каких режимах может работать электрическая цепь?

11. Для чего применяют резисторы и реостаты и из чего они изготовляются?

12. Как определить эквивалентное сопротивление цепи при последовательном, параллельном и смешанном соединениях резисторов?

13. Что такое тепловое действие тока? От чего зависит количество теплоты?

14. Как определить работу, совершаемую электрическим током, и электрическую мощность? В каких единицах они измеряются?

ГЛАВА 2. ЭЛЕКТРОМАГНЕТИЗМ И ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ
