Порядок выполнения работы. Рис. 8.3. Электрическая схема 1 — генератор сигналов специальной формы; 2 — мультиметр (режим A 200 mA




Описание установки

Рис. 8.3. Электрическая схема 1 — генератор сигналов специальной формы; 2 — мультиметр (режим A 200 mA, входы COM, mA); 3 — длинный соленоид с индуктивностью LД; 4 — короткий соленоид с индуктивностью LК; 5 — осциллограф (режим V 2В); 6 — модуль «Взаимоиндукция»

Электрическая схема установки приведена на рис. 8.3. Питание длинного соленоида 3 осуществляется от генератора сигналов специальной формы 1. Ток в поле измеряется миллиамперметром 2. ЭДС индукции, возникающая в коротком соленоиде 4, измеряется осциллографом 5. Монтажная схема установки приведена на рис. 8.4, 8.4 а.


Рис. 8.4. Монтажная схема

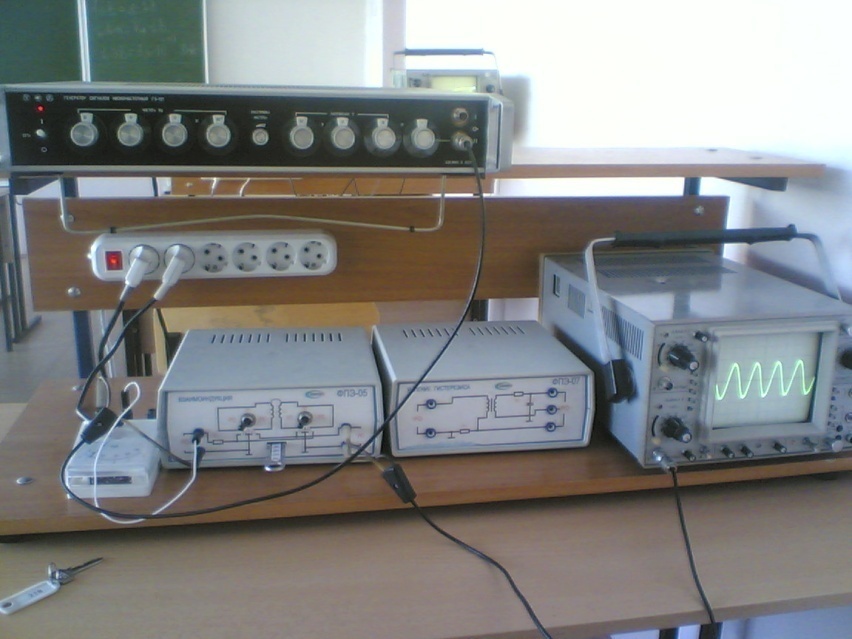

Рис. 8.4а. Внешний вид монтажной схемы

Выполнение измерений

1. Соберите электрическую цепь по монтажной схеме, приведенной на рис. 8.4. Установите необходимые режимы измерения мультиметра 2 и осциллографа 5 (см. рис. 8.3).

2. Включите кнопками «Сеть» питание блока генераторов напряжения и блоков мультиметра и осциллографа.

3. В таблицу запишите параметры N 1, N 2, l 1, S 1.

Таблица 8.1

μ0 = 4 π · 10-7 Гн/м, N 1 = …, N 2 =…, l 1 =… м, S 1 =… м2
ν, Гц I 1, mA U 2, В МЭ 12, Гн










МТ = … Гн < МЭ> = … Гн



4. Регулятором установки частоты установите частоту сигнала ν = 1000 Гц. При этом значение тока в длинном соленоиде измерьте миллиамперметром I1= … мА и проведите замер напряжения на коротком соленоиде U 2. Результаты занесите в таблицу.

5. Проведите подобные измерения для других частот, указанных в таблице 8.1.

6. Используя формулу (10) рассчитайте для каждого измерения экспериментальный коэффициент магнитной индукции МЭ 21.

7. Рассчитайте среднее значение экспериментального коэффициента магнитной индукции < МЭ >.

8. По формуле (4) рассчитайте теоретическое значение коэффициента магнитной индукции МТ.

9. Сравните между собой значения экспериментального МЭ и теоретического МТ коэффициентов взаимной индукции. Рассчитайте погрешности. Сделайте выводы.

Контрольные вопросы

1. Что такое коэффициент взаимной индукции?

2. В каких единицах измеряется коэффициент взаимной индукции?

3. Почему в данной работе используется длинный и короткий соленоиды?

4. Что такое магнитный поток?

5. В чем заключается явление электромагнитной индукции?

6. Сформулируйте закон Фарадея для электромагнитной индукции.

7. Что такое действующие значения тока и напряжения?
