Описание установки и принцип её работы




МЕТОДОМ ФРАНКА-ГЕРЦА

ОПРЕДЕЛЕНИЕ РЕЗОНАНСНОГО ПОТЕНЦИАЛА

Лабораторная работа № 5

Оборудование – 4-электродная лампа, наполненная криптоном; осцил-лограф; измерительное устройство.

Цель работы – определение потенциала возбуждения криптона.



Основой установки для проведения опыта Франка-Герца является 4- электродная манометрическая лампа ПМИ-2 (рис. 3.3), заполненная криптоном при небольшом давлении так, чтобы пробег электронов был много меньше расстояния между электродами. Внутри лампы находятся катод прямого накала, являющийся эмиттером электронов, сетка и анод.

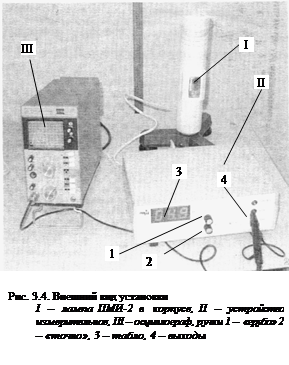

Внешний вид установки представлен на рис. 3.4. Лампа I (объект исследования) устанав-ливается в штативе и соеди-няется при помощи кабеля с устройством измерительным II.




На передней панели устройства измерительного расположены органы управления (ручки НАКАЛ, ГРУБО и ТОЧНО), табло индикации напряжения катод-сетка Uкс и выходы для подключения осциллографа III и его синхронизации. На задней стенке устройства измерительного расположен сетевой выключатель.

Анодный ток лампы Ia преобразуется устройством измерительным в напряжение, пропорциональное току, и подаётся на вход осциллографа. На экране осциллографа отображается зависимость Ia от напряжения Uкс. Измерительное устройство формирует на экране осциллографа маркер, который можно перемещать по экрану осциллографа при помощи ручек ГРУБО и ТОЧНО и измерять напряжение Uкс с помощью цифрового измерителя напряжения.
