Лабораторная работа №5

Тема: Опыты магнитного обогащения в сильном поле

Выполнил: студент гр. ОП-07 ______________ / Фадина А.В./

^{(подпись) (Ф.И.О.)}

Проверил: ассистент ___________ / Львов В.В. /

^{(должность) (подпись) (Ф.И.О.)}

Санкт-Петербург

Цель работы: ознакомление с процессом магнитного обогащения, конструкцией сепаратора с сильным полем и способом его регулировки.

Основные понятия: Сильное поле.

Аппаратура: Лабораторный валковый сепаратор для сухого обогащения; технические весы; емкости для продуктов.

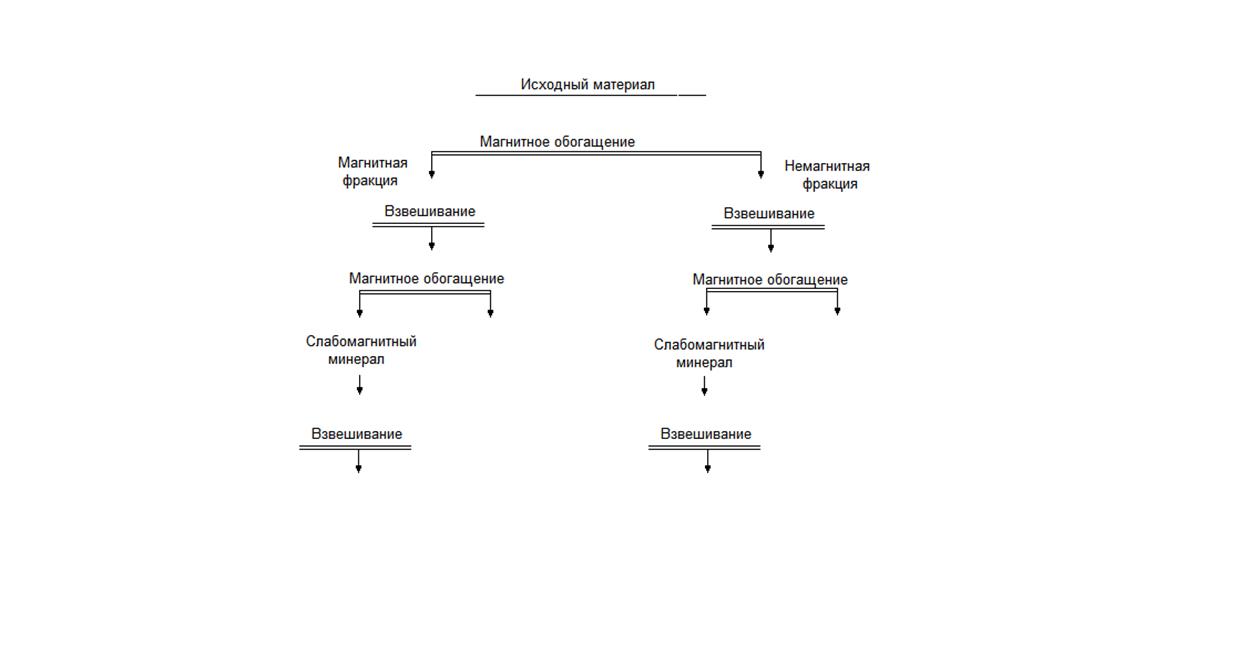

Исходный материал и схема опыта: Искусственная смесь слабомагнитного минерала (гранат) и немагнитного (кварц), приготовленная в соотношении 10%:90%. Масса навески – 50 г, всего опытов-3.

Условия проведения опытов.

Постоянные условия: производительность сепаратора, регулируемая размером выпускной щели загрузочной воронки, число оборотов валка, зазор между полюсами системы устанавливаются преподавателем до проведения опытов.

Переменные условия: проводятся три опыта при силе тока в катушках системы 2 А, 4 А, 8 А.

Порядок выполнения работы:

1. Приводят во вращение валок, включают ток в катушках сепаратора и устанавливают нужную силу тока.

2. Навеску исходного материала загружают и проводят магнитное обогащение.

3. Получаемые при обогащении магнитные и немагнитные фракции взвешивают.

4. После взвешивания проводят еще раз магнитное обогащение.

5. Полученные продукты взвешивают.

Анализ результатов: таблица

№	Сила тока	Продукт	Масса продукта Q, г	Выход продукта , %	Масса слабомагнитного минерала в продукте Р, г	Содержание слабомагнитного минерала в продукте , %	Извлечение слабомагнитного минерала в продукте , %
		Магнитная фракция	1,2	2,4		83,3
Немагнитная фракция	48,8	97,6		8,2
Исходный материал
		Магнитная фракция	2,6	5,2	2,3	88,7
Немагнитная фракция	47,4	94,8	2,7	5,7
Исходный иатериал
		Магнитная фракция	4,7	9,4	4,4	93,6
Немагнитная фракция	45,3	90,6	0,6	1,3
Исходный материал

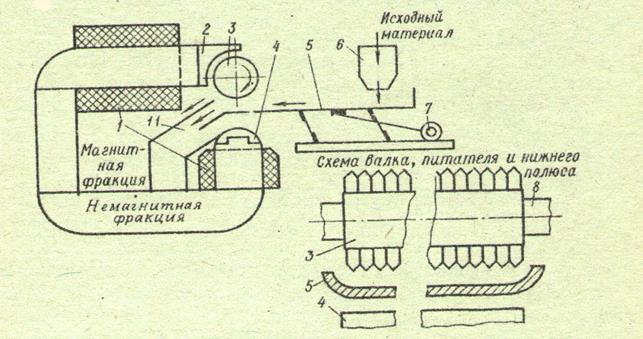

Рисунок лабораторного валкового электромагнитного сепаратора с нижней подачей материала

1 – электромагнитная система;

2,4 – полюсные наконечники;

3 – валок;

5 – вибрационный питатель;

6 – бункер;

7 – привод;

11 – делительная перегородка

Использование результатов опытов:

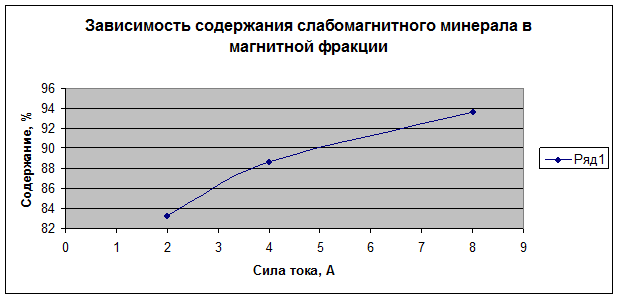

Вывод: Ознакомились с процессом магнитного обогащения, конструкцией магнитного сепаратора с сильным магнитным полем, данные занесены с таблицу, построены графики зависимости, которые показывают, что, чем выше сила тока, тем выше и показатели извлечения и содержания слабомагнитного минерала в продукте.
