Разрезы зданий и сооружений

Название плана этажа здания

Для гражданских зданий в надписи пишут наименование этажа по типу: «План 1 этажа» или «План 3 этажа в осях 3-7». Надпись не подчеркивают. Для промышленных зданий это будет указание об уровне пола производственного помещения по типу: «План на отм. 2,350». Слово «отметка» пишут сокращенно.

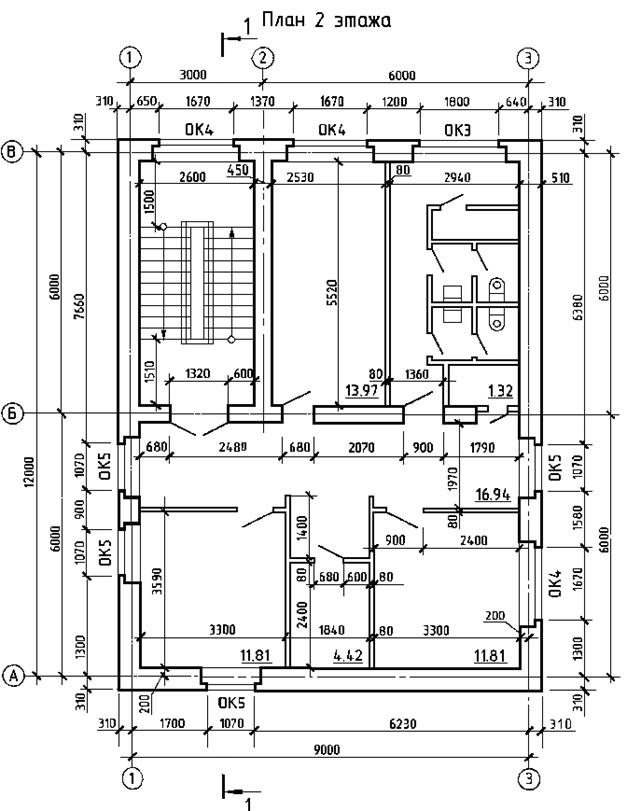

Рисунок 12 – Пример выполнения плана зданий

Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т.п. Разрезы бывают архитектурные и конструктивные.

Архитектурный разрез служит для определения композиционных сторон внутренней архитектуры. Архитектурные разрезы составляют в начальной стадии проектирования, на них не показывают конструкции фундаментов, перекрытий, крыш и т.д. Такие разрезы выполняют для проработки фасада здания.

Конструктивные разрезы входят в рабочие чертежи проекта здания. На этом разрезе показывают конструктивные элементы здания, а также наносят необходимые размеры и отметки.

В учебном задании выполняют архитектурный разрез без показа конструктивных решений элементов здания в целом.

На рисунке 13 показана последовательность построения разреза здания. На рис.14 показан пример выполнения разреза административно – бытового (общественного) здания.

На разрезах наносят и показывают:

- координационные оси здания (сооружения) и расстояния между соседними и крайними осями, оси у деформационных швов (рис.13а);

- элементы конструкции здания (сооружения), попавшие в секущую плоскость, выполняемые основными линиями, включая линии (уровня) земли, чистого пола этажей и площадок, лестницы, линии потолка, перекрытий, покрытий, кровли и т.п. (рис.13б);

- элементы конструкции здания (сооружения), находящиеся за секущей плоскостью, выполняемые сплошными тонкими линиями, включая колонны, перегородки, оконные и дверные проемы, лестницы, ниши в стенах и перегородках, дымоходы и т.д. (рис.13в). При вычерчивании оконных проемов расстояние от пола до низа оконного проема (подоконника) должно быть 750-800мм;

- отметки уровня земли, чистого пола этажей и площадок;

- отметки низа несущих конструкций покрытия одноэтажных зданий (сооружений) и низа плит покрытия верхнего этажа многоэтажных зданий (сооружений);

- отметку низа опорной части заделываемых в стены элементов конструкций;

- отметку верха стен, карнизов, уступов стен, головки рельсов крановых путей;

- размеры и привязку (по высоте) проемов, отверстий, ниш, гнезд в стенах и перегородках, изображаемых в сечении при помощи вертикальных и горизонтальных размерных линий;

- марки элементов здания (сооружения), не замаркированных на планах и фасадах (на конструктивных разрезах);

- ссылку на узлы, а также на чертежи элементов здания или сооружения, замаркированных на разрезах.

- выполняют надпись, определяющую название разреза. В надписи указывают обозначение соответствующей секущей плоскости (например: «Разрез 1-1») и, если необходимо, указывают масштаб изображения по типу «Разрез 1-1 (1:50)». Надпись не подчеркивают (рис.13г).

На разрезах здания без подвалов грунт и элементы конструкций, расположенные ниже фундаментных балок и верхней части ленточных фундаментов, не изображают. Тоннели показывают схематично тонкой штриховой линией. Пол на грунте изображают одной основной линией, пол на перекрытии и кровлю – одной сплошной тонкой линией независимо от числа слоев в их конструкции.

Состав и толщину слоев покрытия в конструктивных разрезах указывают в выносной надписи. Если в нескольких разрезах изображены покрытия, не отличающиеся по составу, выносную линию приводят только на одном из разрезов, а в других дают ссылку на разрез, содержащий полную выносную надпись.

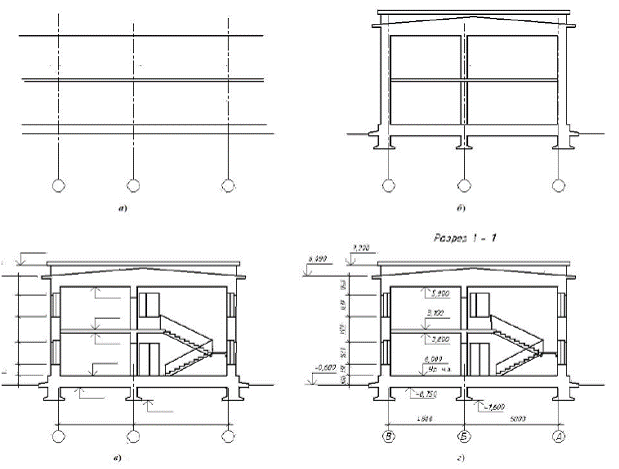

Рисунок 13 - Последовательность вычерчивания разреза здания

Разрез 1-1

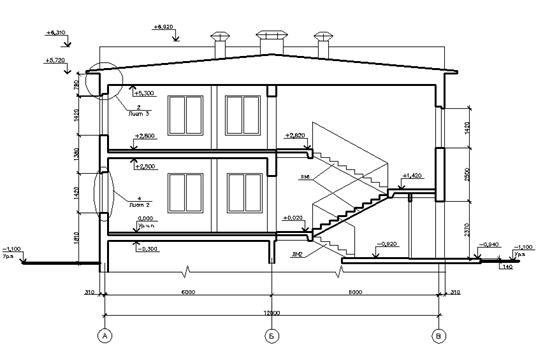

Рисунок 14 – Пример выполнения разреза здания
